4. Деталирование.

1. Какая работа предшествует деталированию?

Определение конструктивных и технологических баз.??????

2. Как определить на СБ и ЧОВ действительные размеры деталей?

Измерение размеров по чертежу с учетом масштаба и округление до ближайшей соответствующей величины нормального ряда.

3. Как находят нужную деталь на разрезах СБ?

Чтобы найти изображение детали, определяют по спецификации ее номер, отыскивают его на чертеже и по концу линии-выноски находят нужное изображение.

Чтобы легче было находить номера позиций на сборочном чертеже, полки группируют в строчку (по горизонтали) или в колонку (по вертикали).

4. Какие знаете способы для наименования составных частей ЧОВ?

1) на полках линий – выносок, проведенных от деталей на чертеже общего вида;

2) в таблице, размещаемой на чертеже общего вида;

3) в таблице, выполненной на отдельных листках формата А4 в качестве последующих листов чертежа общего вида.

5. Содержание сборочного чертежа.

Изображение сборочной единицы. Размеры:

1. Габаритные – исполнительные или справочные размеры, определяющие предельное расстояние между точками внешнего и внутреннего очертания

2. Присоединительные - исполнительные или справочные размеры, определяющие координаты элементов изделий, с помощью которых данное изделие присоединяется к другому.

3. Установочные - исполнительные или справочные размеры, определяющие положения поверхностей изделия, по которым его устанавливают в другом изделии.

К СБ вычерчивается спецификация на отдельном формате А4 .

6. В какой последовательности выполняют СБ?

1. Ознакомиться с устройством, работой и порядком сборки сборочной единицы.  2. Выбрать необходимое число изображений

3. Установить масштаб чертежа, формат листа, нанести рамку на поле чертежа и основную надпись.  4. Произвести компоновку изображений. 5. Вычертить контур основной детали. Наметить необходимые разрезы, сечения, дополнительные изображения.

6. Вычертить остальные детали по размерам, взятым с рабочих чертежей деталей, в той последовательности, в которой собирают изделие (рис. 13.2).  7. Тщательно проверить выполненный чертеж, обвести его и заштриховать сечения (рис. 13.2). 8. Нанести габаритные, установочные и присоединительные размеры (рис.13.5). 9. Нанести линии-выноски для номеров позиций (рис.13.3). 10. Заполнить основную надпись. 11. Проставить номера позиций деталей на сборочном чертеже согласно спецификации.

7. Условности и упрощения на СБ?

Условно на СБ выполняются крепёжные детали, пружина, галтели, зазоры, проточки, углубления, выступы и др. мелкие элементы.

8. Что допускается не показывать на СБ?

Фаски на СБ не предусмотрены.

5. Неразъёмные соединения

1. Назовите соединения, относящиеся к неразъёмным.

Клёпаные, Сварка – процесс соединения неразъёмных деталей путём местного нагрева до их расплавленного состояния. Пайка – процесс получения неразъёмного соединения детали путём местного нагрева с добавлением припоя. Сшивание, склеивание

2. Вспомогательные знаки для обозначения швов сварных соединений.

Вспомогательные знаки:

0. 1. Шов прерывистый с цепным расположением

1. Шов прерывистый с шахматным расположением

2. Шов по замкнутой линии

3. Шов по незамкнутой линии

3. Условные обозначения швов(как наносят?).

а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис. 7а);

б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны

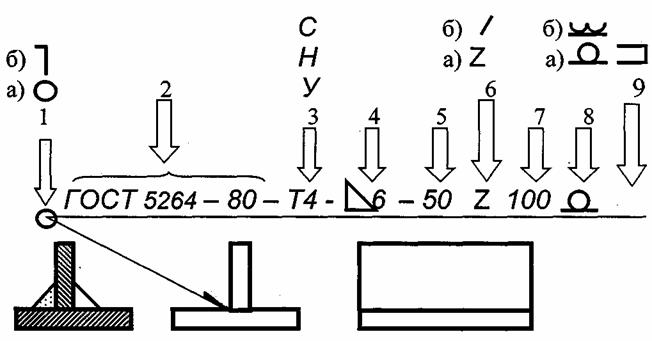

4. Каков порядок расположения на полке линии-выноски вспомогательных знаков и буквенно-цифровое обозначение швов?

1 – место для вспомогательного знака шва по замкнутой

2 – обозначение стандарта на типы и конструктивные элементы швов;

3 – буквенно-цифровое обозначение шва;

4 – знак катета и размер катета шва; Начертательная геометрия

5 – размер длины провариваемого участка (только для прерывистого шва);

6 – знак, обозначающий шахматное (а) или цепное (б) расположение прерывистых  швов;

7 – размер шага;

8 – знак, обозначающий, что усиление шва снять (а) или обработать наплывы и неровности шва с плавным переходом к основному металлу (б);

9 – место под вспомогательный знак для швов по незамкнутой линии.

5. Чем отличается условный знак паяного шва от условного знака сварного шва?

В отличие от сварных соединений расположение паяных и клееных швов указывают на чертежах линией выноской с двусторонней стрелкой

6. Как изображают швы неразъёмных соединений на сборочных чертежах?

СВАРНЫЕ ШВЫ соединений изображают: видимые - сплошными толстыми основными линиями, невидимые- штриховыми. Условное обозначение обязательно сопровождается условным обозначением, которое располагают над или под полкой линии выноски , заканчивающейся односторонней стрелкой, указывающей месторасположение шва.

Швы соединений, получаемых ПАЙКОЙ и СКЛЕИВАНИЕМ, изображаются одинаково. Припой или клей на всех изображениях (видах, разрезах, сечениях) показывают линией толщиной 2s, Г. К этой линии подводят линию-выноску. Для того, чтобы различить швы, используют условные знаки, которые наносят на наклонном участке линии-выноски. Для обозначения ПАЙКИ применяют условный знак, выполняемый сплошной толстой линией . Для обозначения склеивания применяют условный знак . Сшивное соединение обозначается с помощью знака N.

6. Схемы.

1. Применяют ли для схем масштаб изображения?

Схемы выполняют без соблюдения масштаба и без учета действительного расположения составных частей изделия. Это является предпосылкой к созданию компактного чертежа.

2. Какой вид проецирования используют при выполнении схем?

Обычно схемы выполняют в ортогональных проекциях, но они могут быть выполнены и в аксонометрии.

3. С чего начинают читать кинематические схемы?

Кинематическую схему начинают читать с источника движения всех элементов механизма двигателя.

4. Где помещают данные об элементах схемы?

Перечень элементов выполняют на первом листе схемы над основной надписью. Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм. Перечень элементов в виде самостоятельного документа выполняют на формате А4.

5. Что показывают на электрической схеме соединений?

На схеме соединений должны быть изображены все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.п.), а также соединения между этими устройствами и элементами.

6. Виды схем (перечислить).

Виды:

1. Г3 - газовая

2. П3 - пневматическая

3. К3 - кинематическая

4. В3 - вакуумная

5. Л3 - оптическая

6. Р3 - энергетическая

7. Е3 - деления

8. С3 - комбинированная

7. Типы схем (перечислить).

Типы:

1. структурная

2. функциональная

3. принципиальная

4. монтажная (схема соединений)

5. подключения

6. общие схемы

7. схема расположения

0. объединённые
