Иллюстративный материал по курсу «метрология»

Рис.2.1. Погрешности значения измеряемой величины:

а – аддитивная, б - мультипликативная, в – нелинейности

(1 - идеальные; 2 – характеристики с погрешностями: ΔX_а, ΔX_м, ΔX_н)

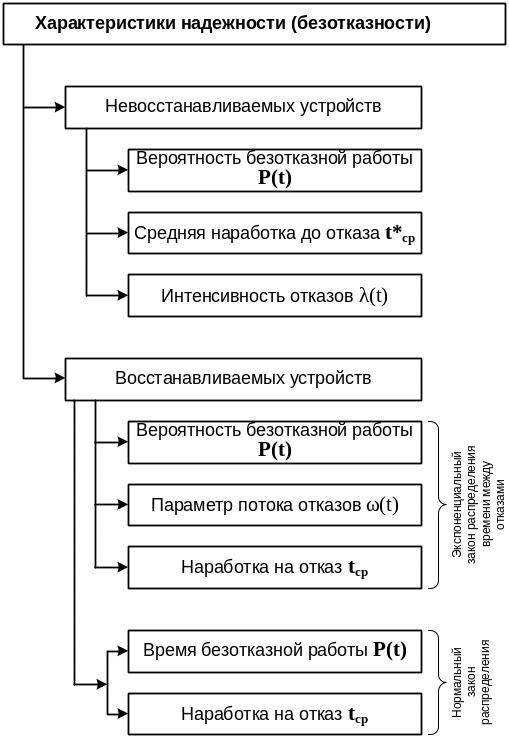

Рис.2.2. Выбор показателей безотказности восстанавливаемых устройств

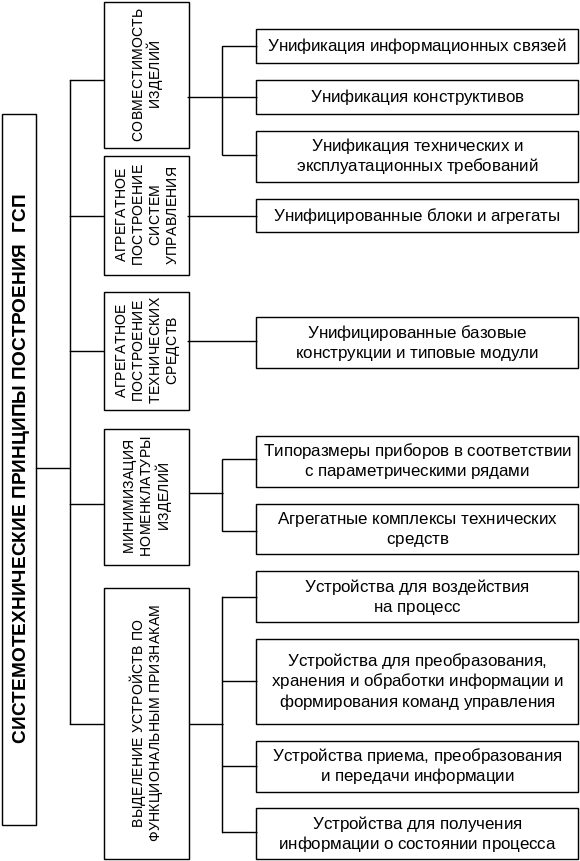

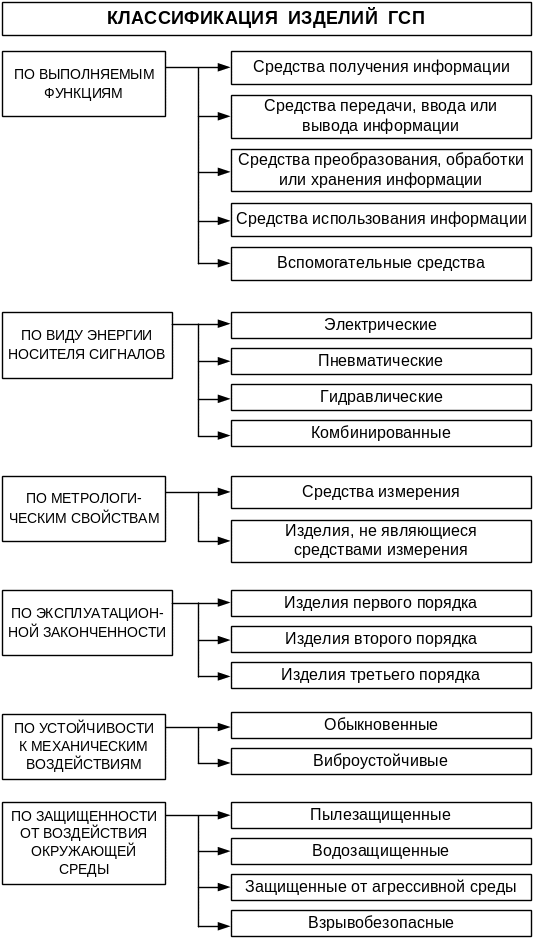

Рис.2.3. Системные принципы построения ГСП

Рис.2.4. Структурная схема ГСП

Рис.3.1. Взаимосвязь между процессами в ЯЭУ

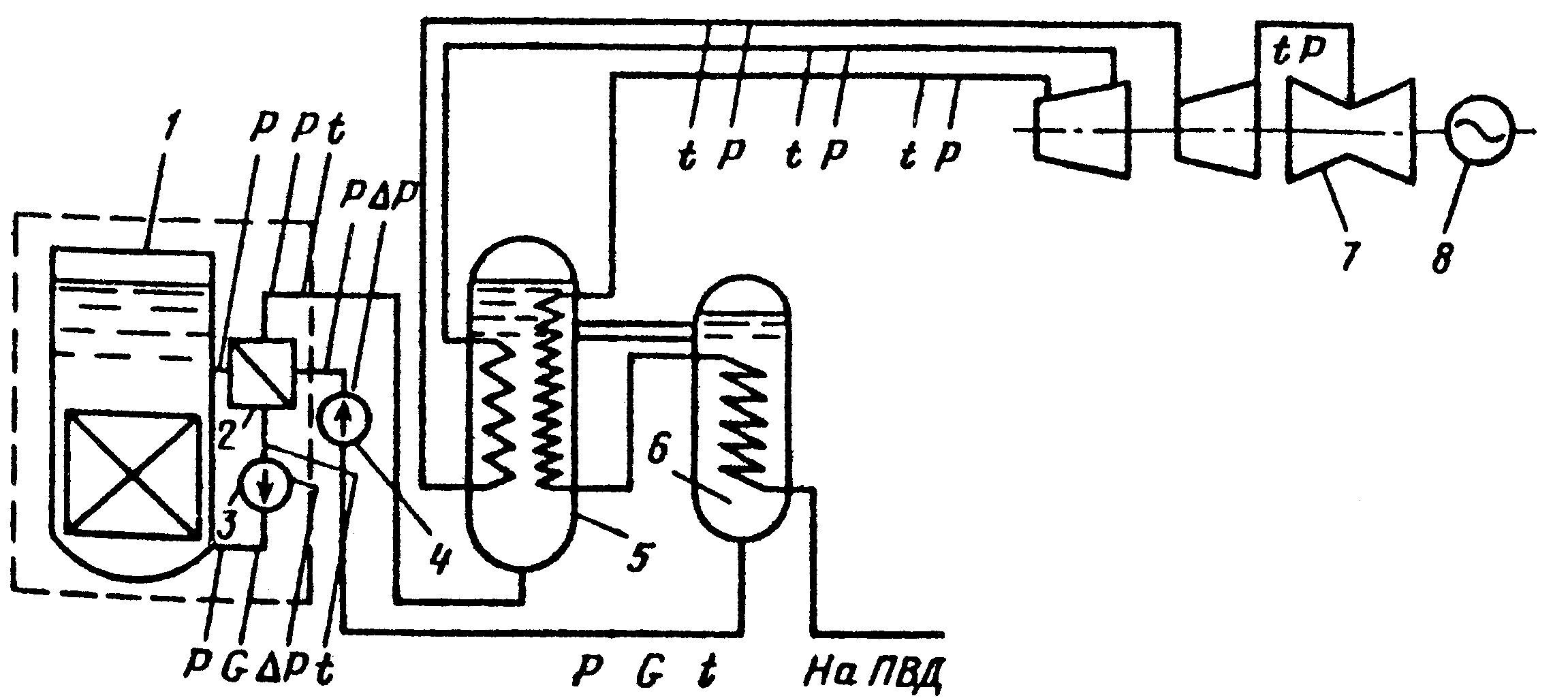

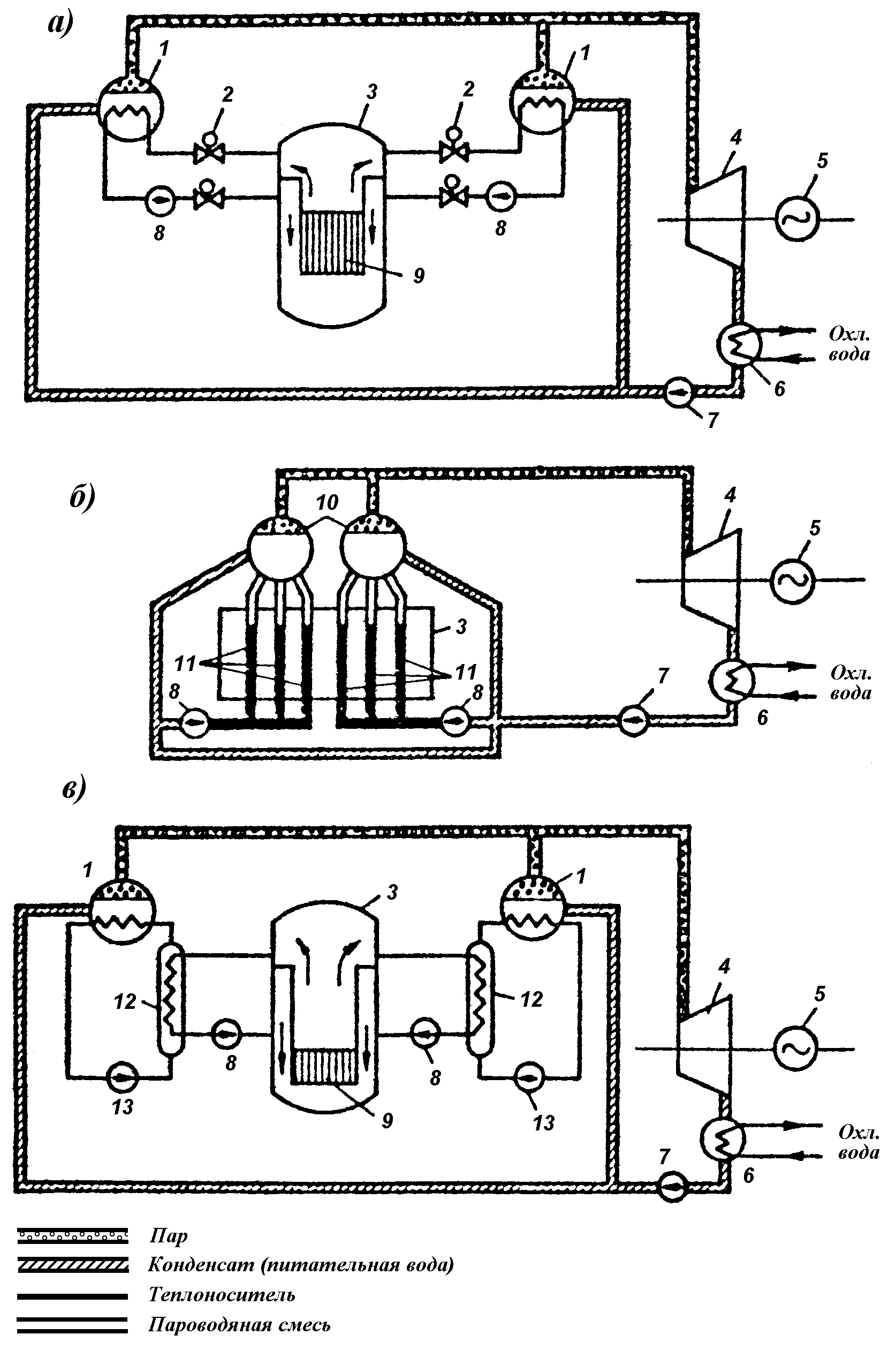

Рис.3.2. Тепловые схемы ЯЭУ

Показатели

Установки блока

Всего

реакторная

вспомогательные системы I контура

турбины и генераторы

вспомогательные системы II контура

Температура

352

413

729

260

1754

Давление

178

430

541

373

1522

Перепад давлений

27

72

16

32

147

Расход

16

172

54

112

354

Уровень

46

223

163

93

525

Химконтроль

8

35

18

6

67

Всего

627

1345

1521

876

4369

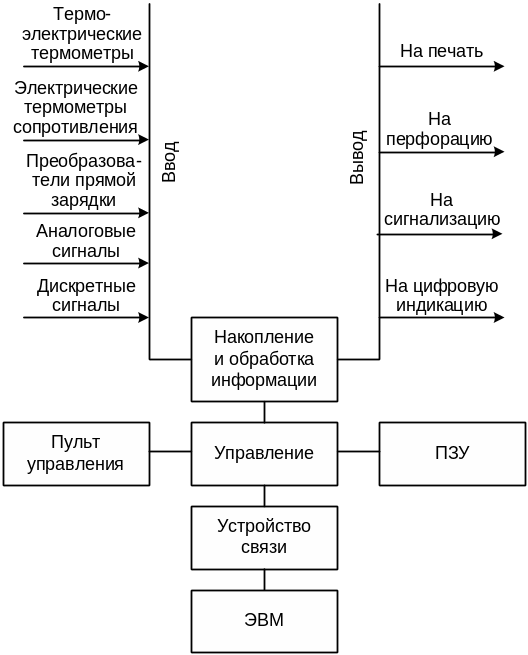

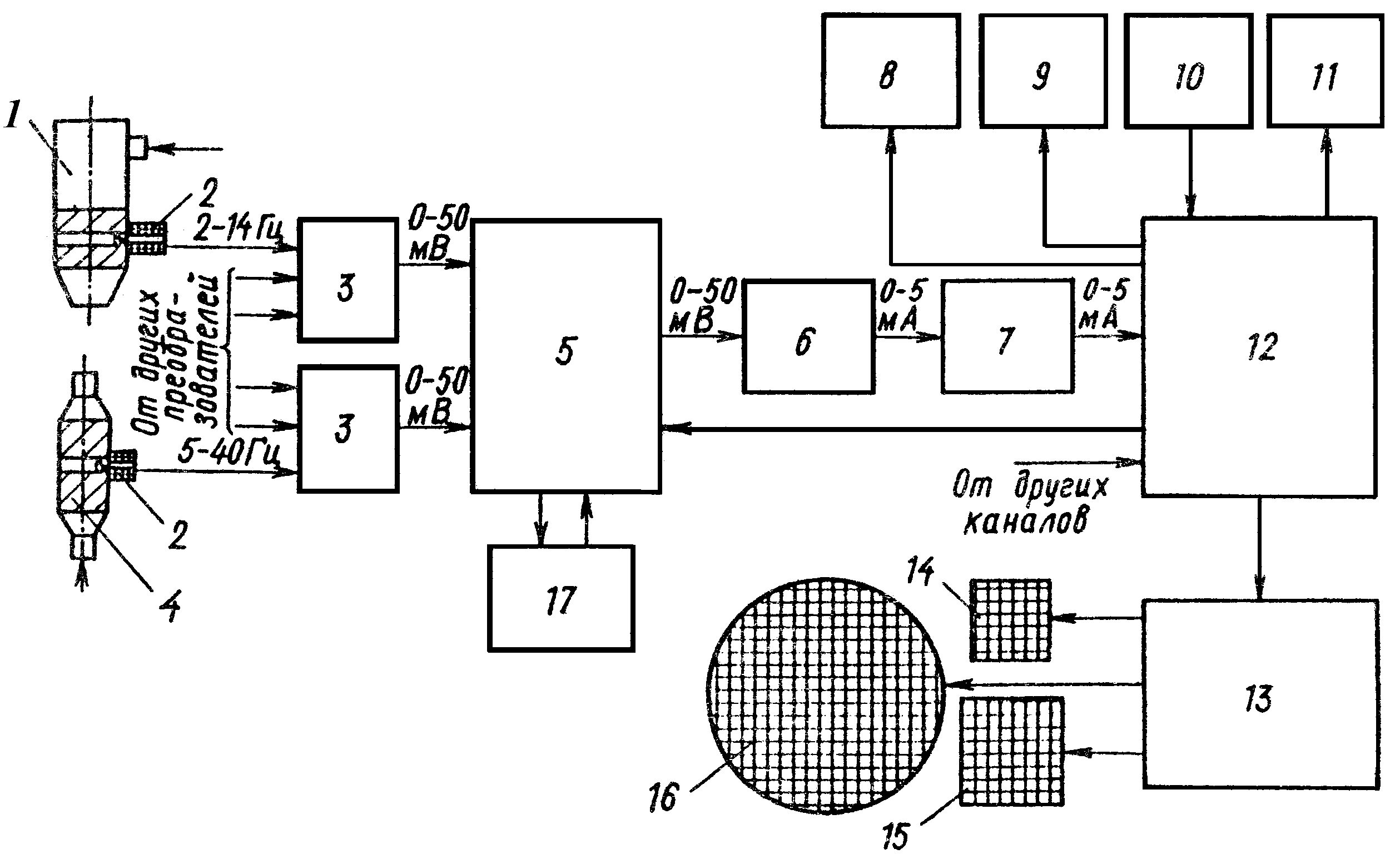

Рис.3.3. Структурная схема вторичной части системы ВРК

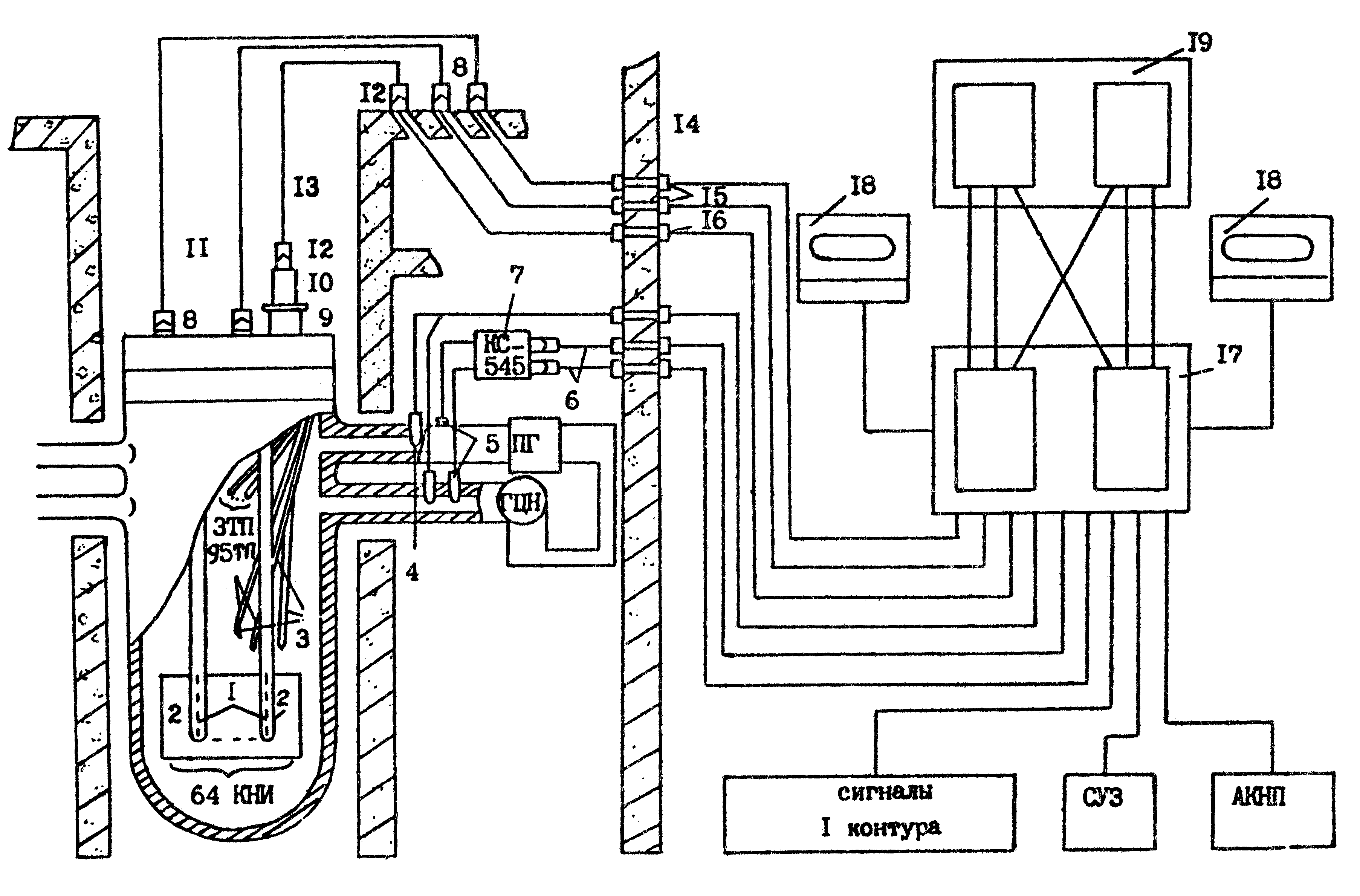

Рис. 3.4. Структурная схема системы ВРК реакторов ВВЭР-1000

Рис.3.5 Схема одной циркуляционной петли первого контура ЯЭУ с реактором ВВЭР

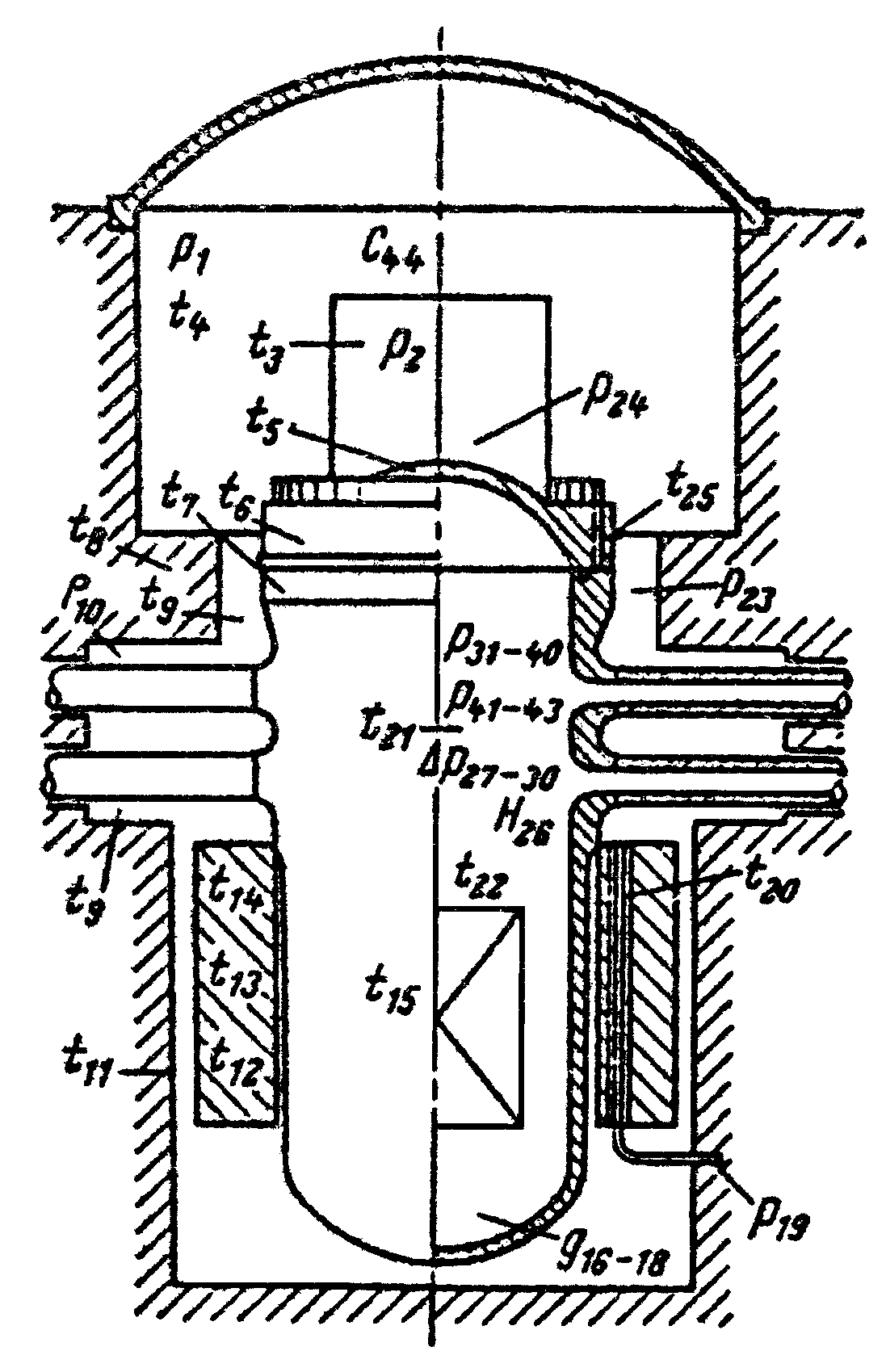

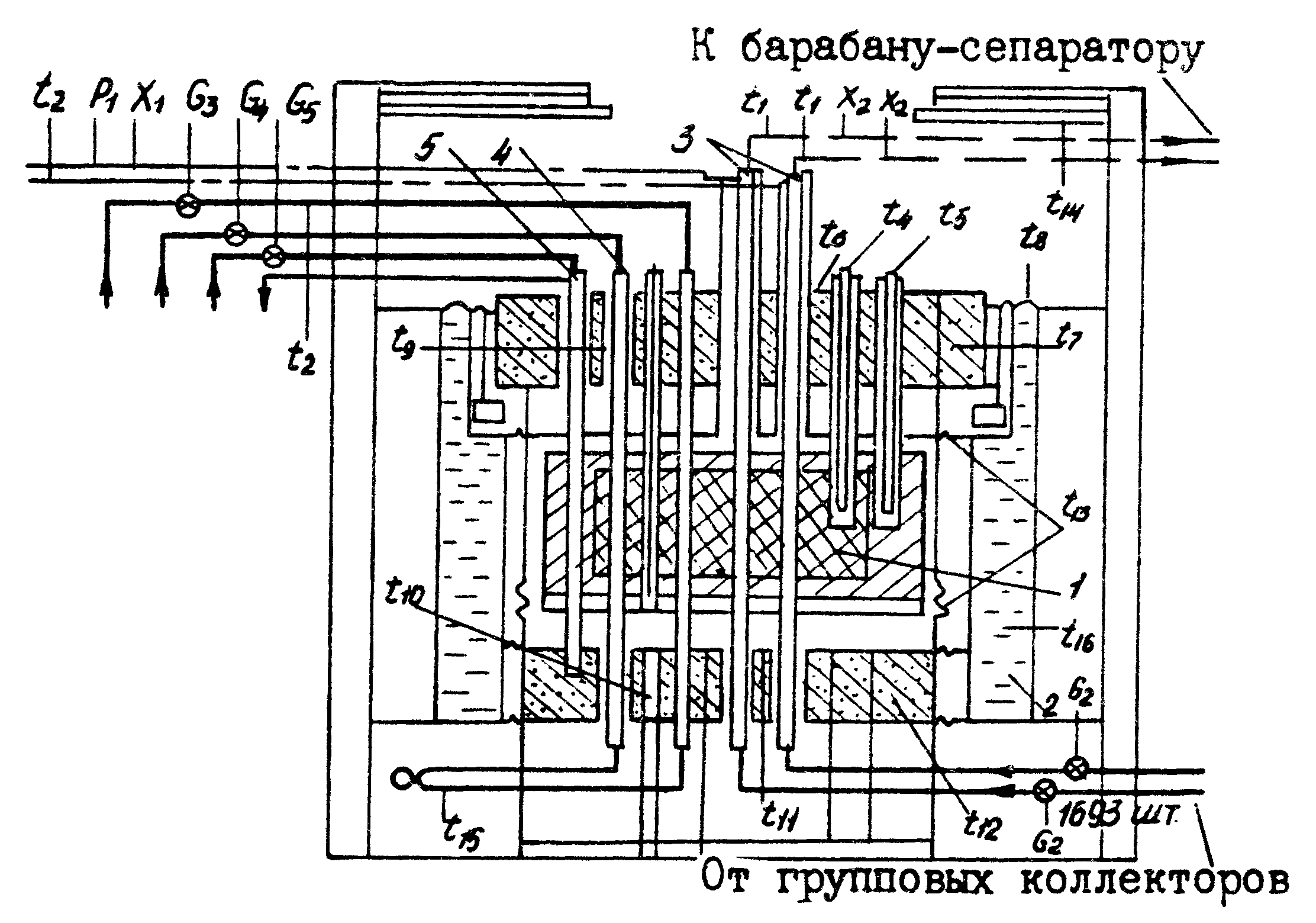

Рис.3.6. Система контроля реактора

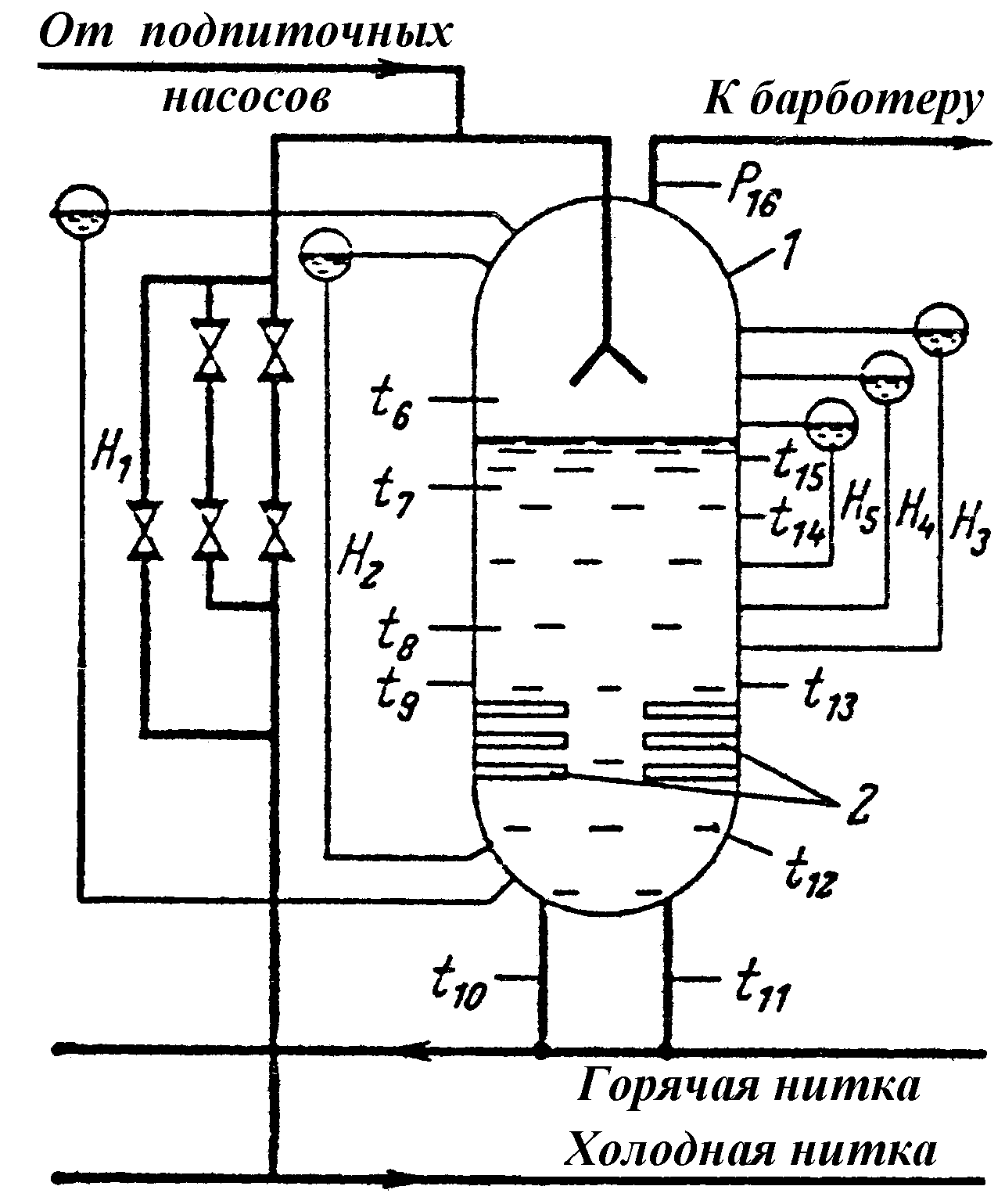

Рис.3.7. Cхема компенсатора объема

Рис.3.8. Принципиальная технологическая схема энергоблока ВВЭР-440 Нововоронвжской АЭС

Рис.3.9. Схема одной петли первого контура ЯЭУ с реактором РБМК

Рис.3.10. Схема контроля реактора РБМК

Рис. 3.11. Структурная схема системы поканального контроля расхода воды

Рис. 3.12. Схема контроля целостности технологических каналов (КЦТК)

Рис. 3.13. Система контроля герметичности оболочек твэлов (КГО)

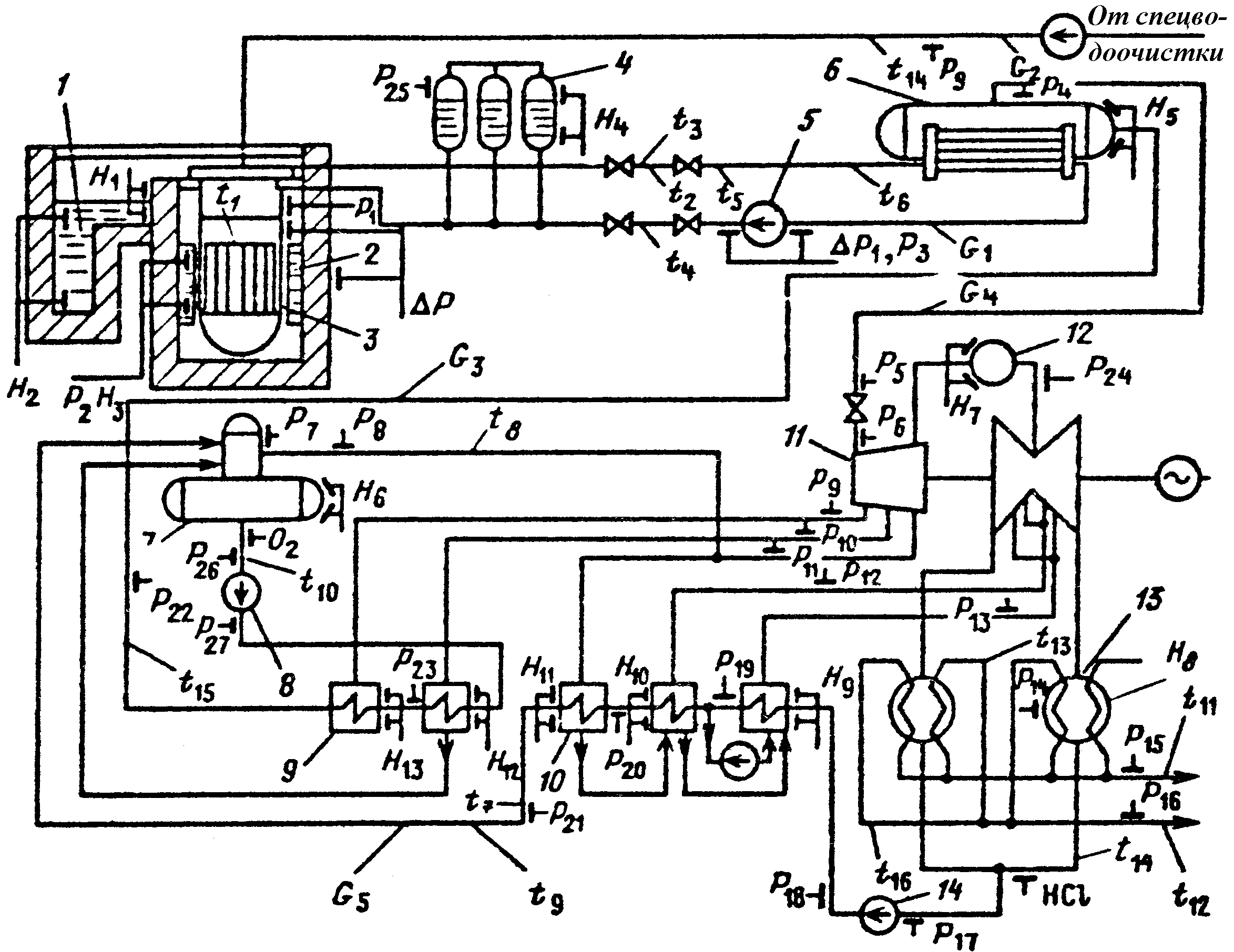

Рис 3.14. Схема теплотехнического контроля ЯЭУ

с реактором на быстрых нейтронах БН-600

Рис.4.1. Диапазоны контроля мощности

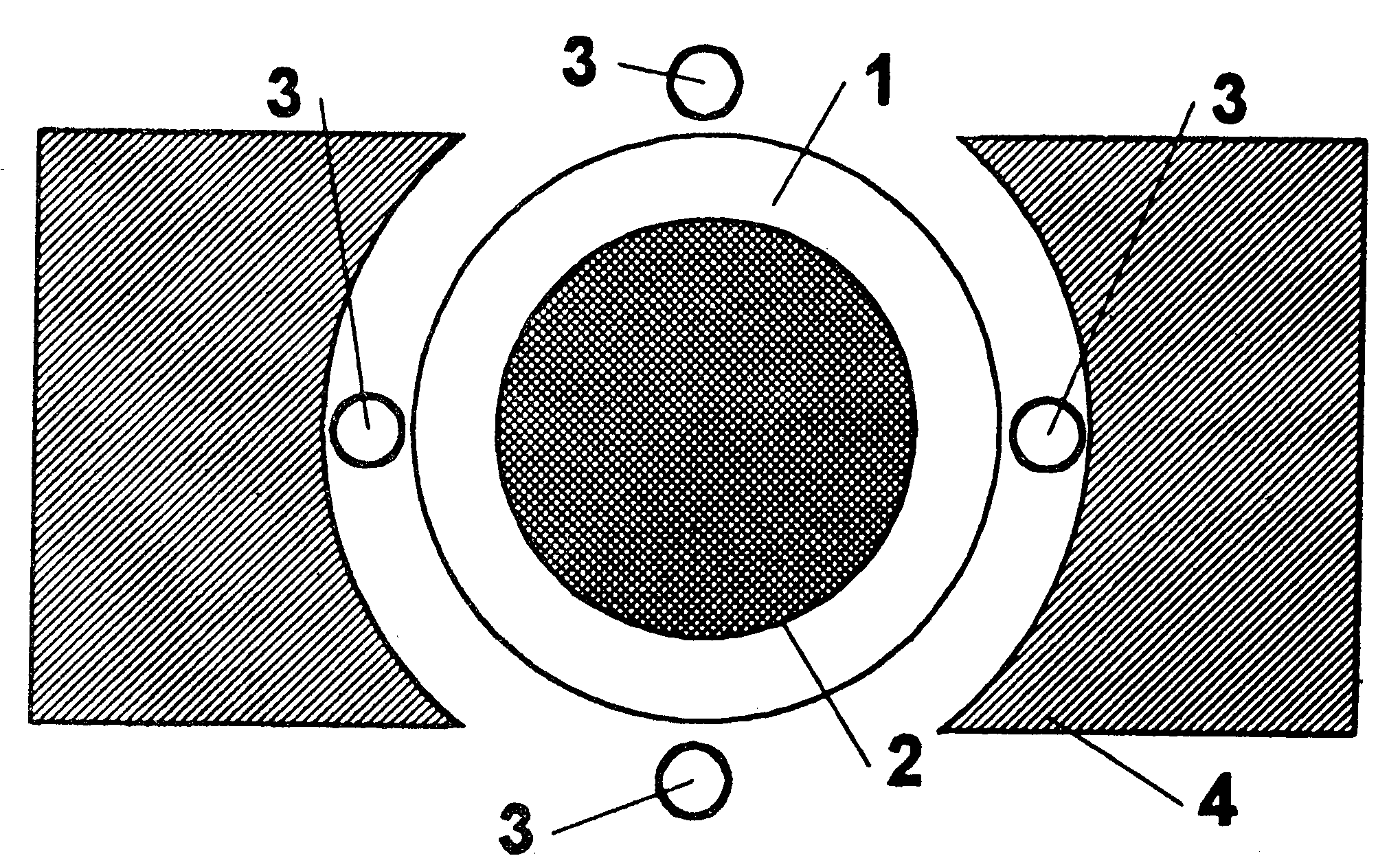

Рис.4.2. Схема установки ионизационных камер

Рис.4.3. Нейтронно-измерительный канал

Рис.4.4. Нейтронно-измерительный канал (сборка)

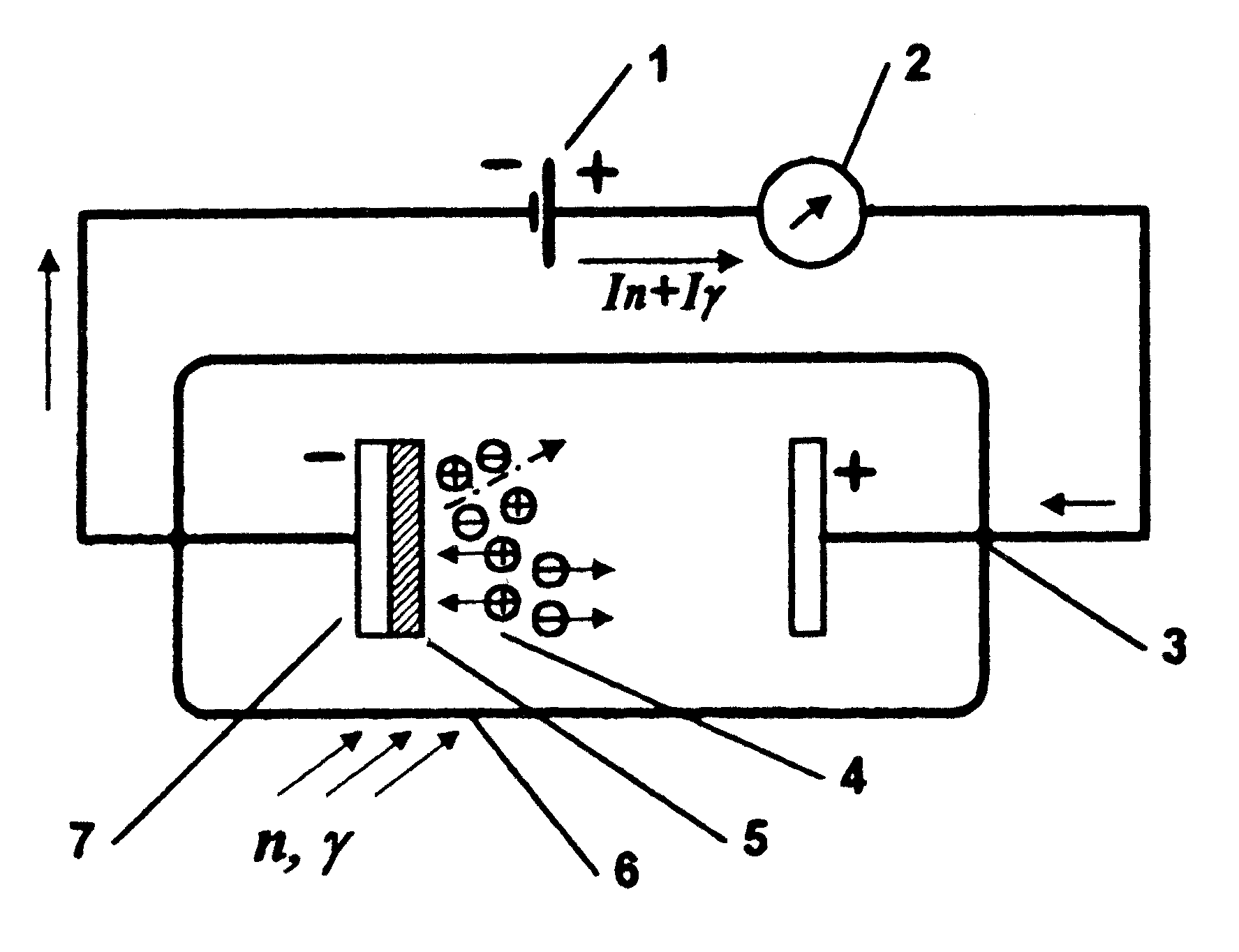

Рис.4.5. Ионизационная камера

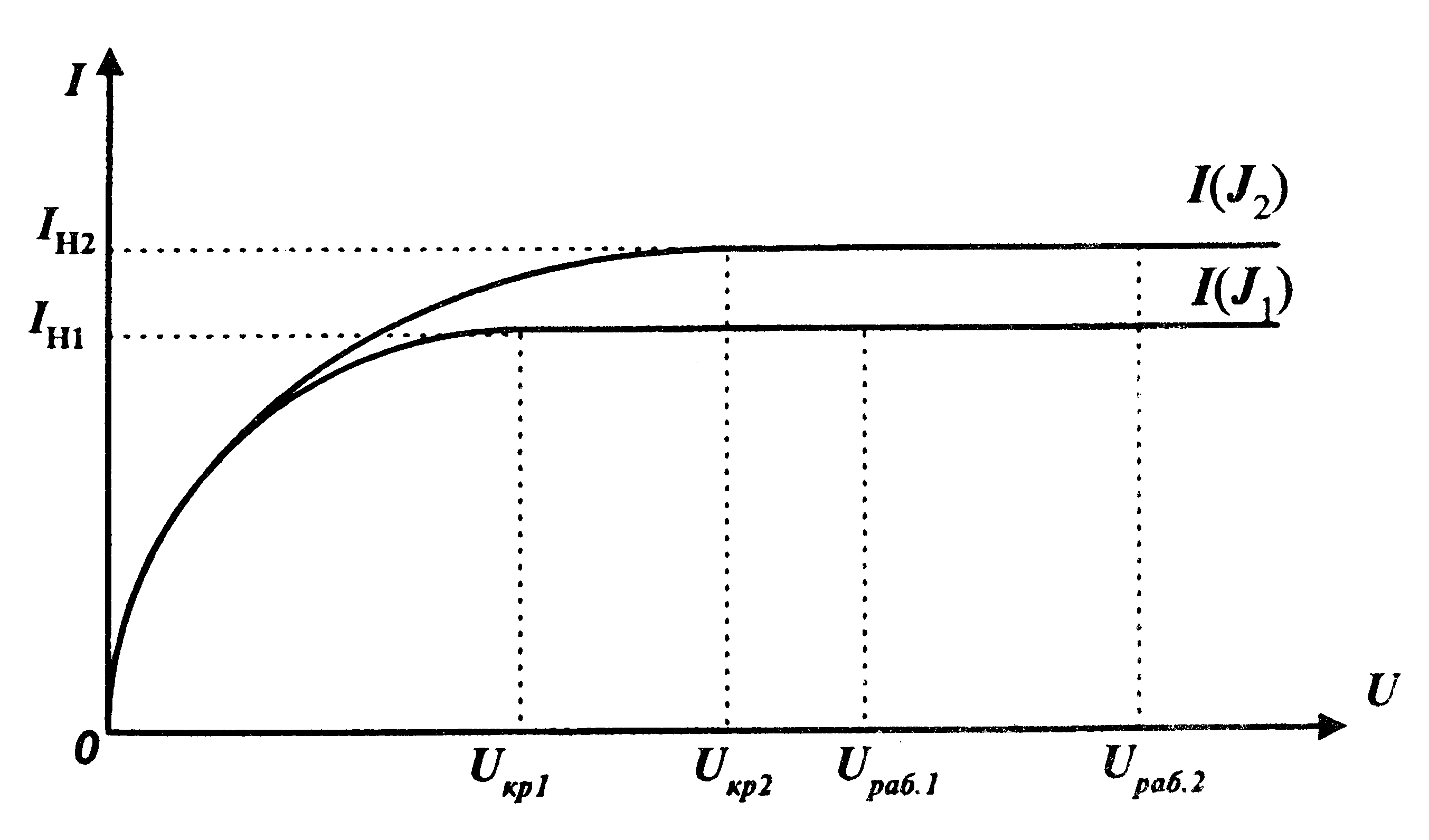

Рис.4.6. Вольтамперная характеристика

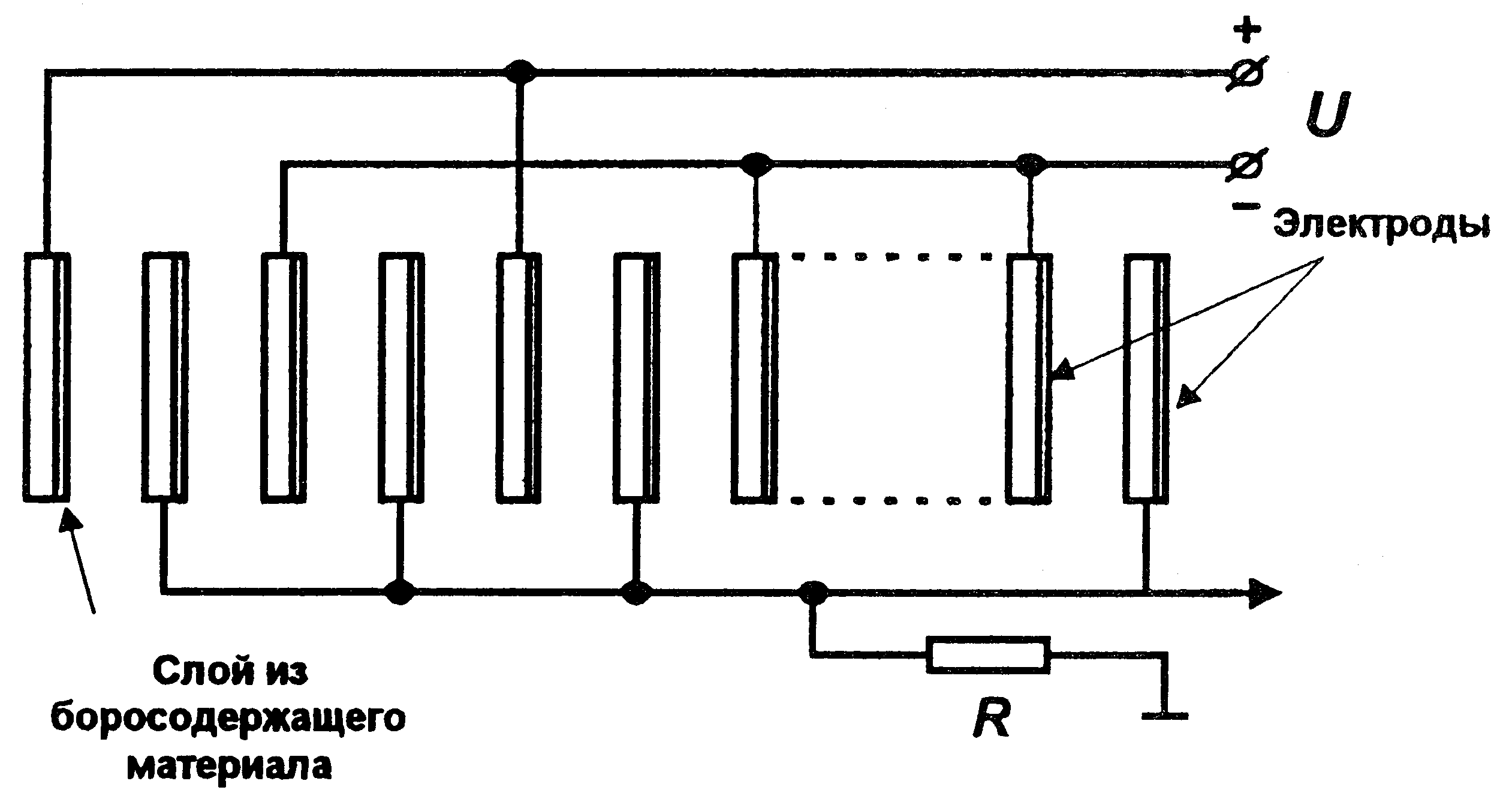

Рис.4.7. Компенсированная

ионизационная камера

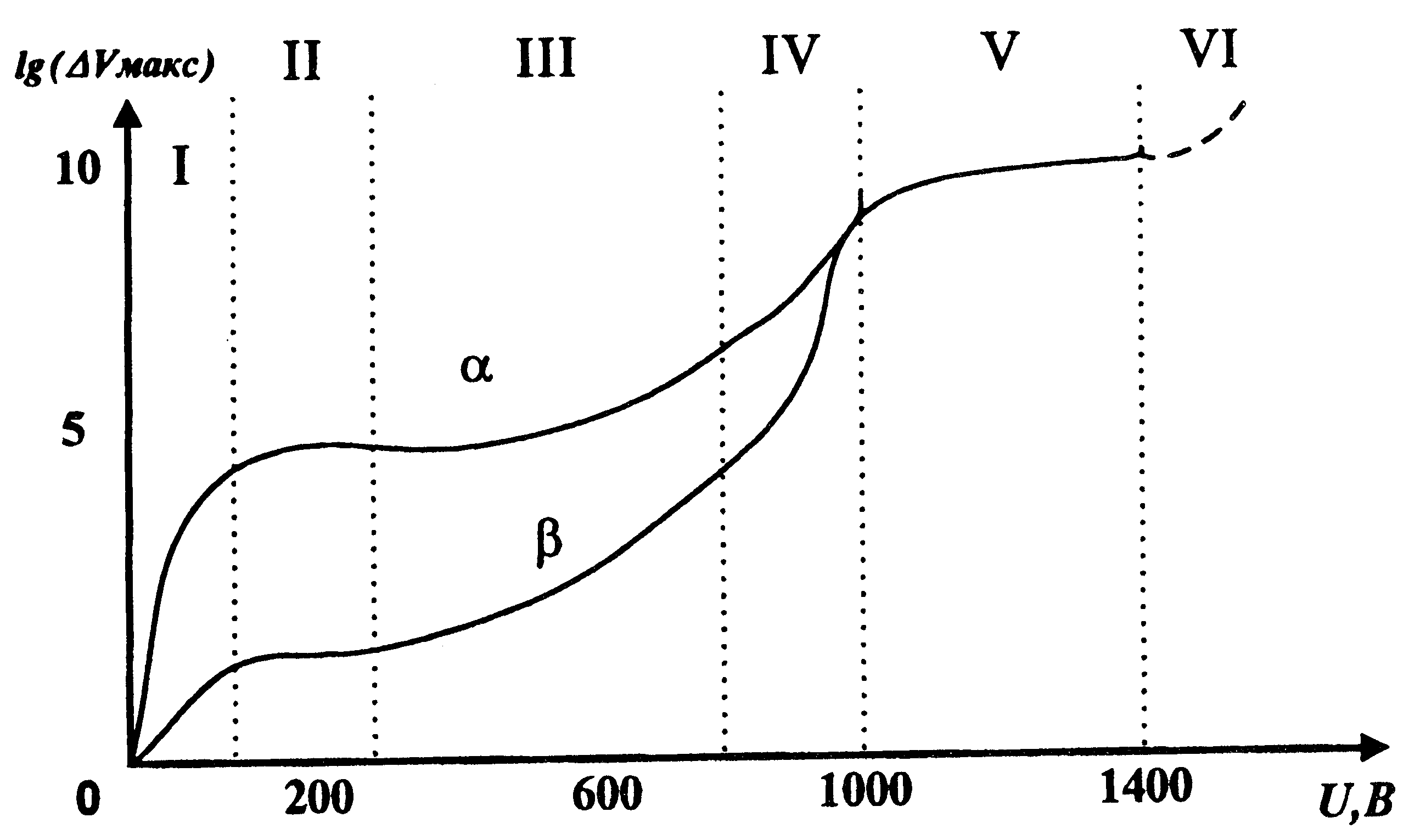

Рис.4.8. Полная вольтамперная характеристика

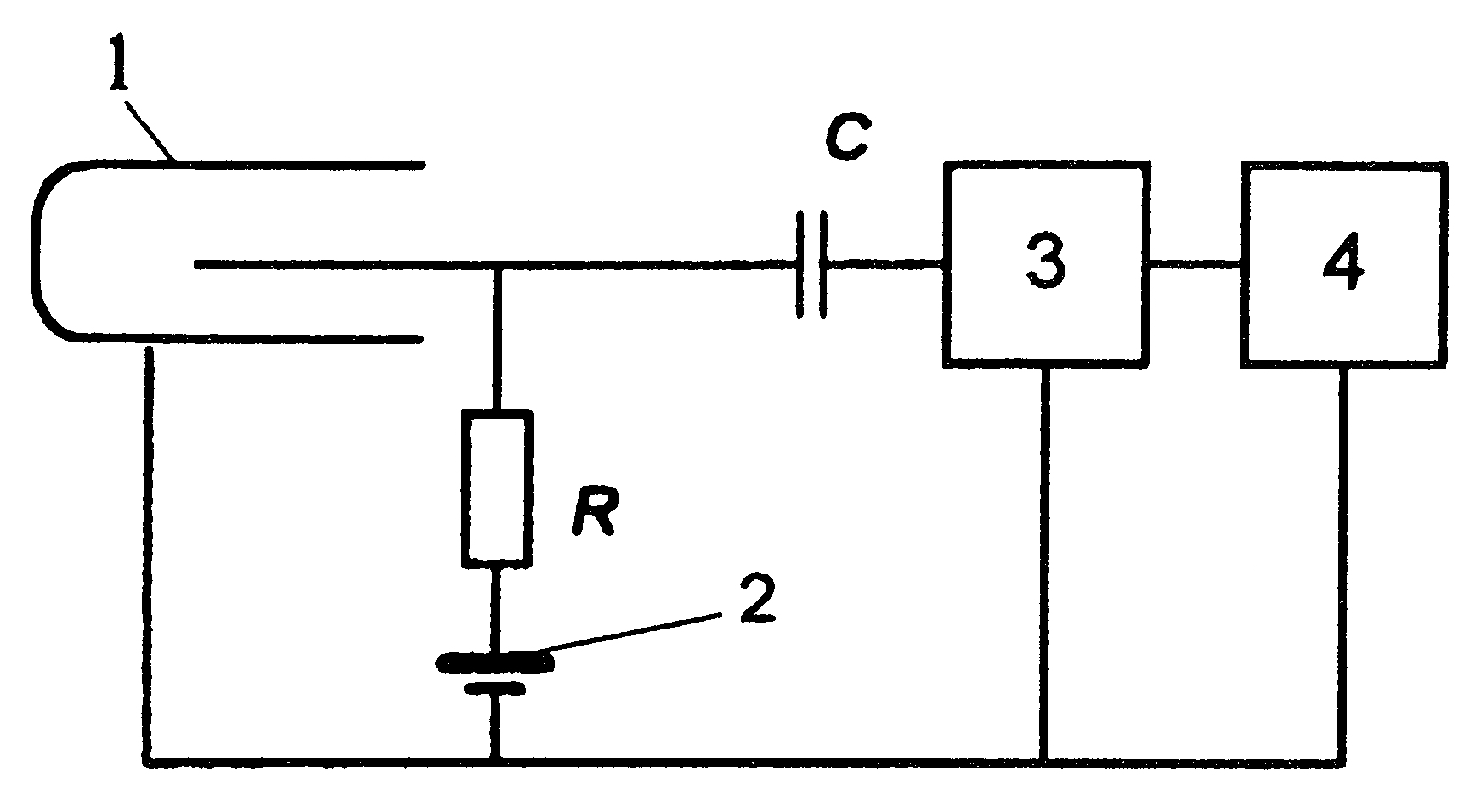

Рис.4.9. Импульсная ионизационная камера

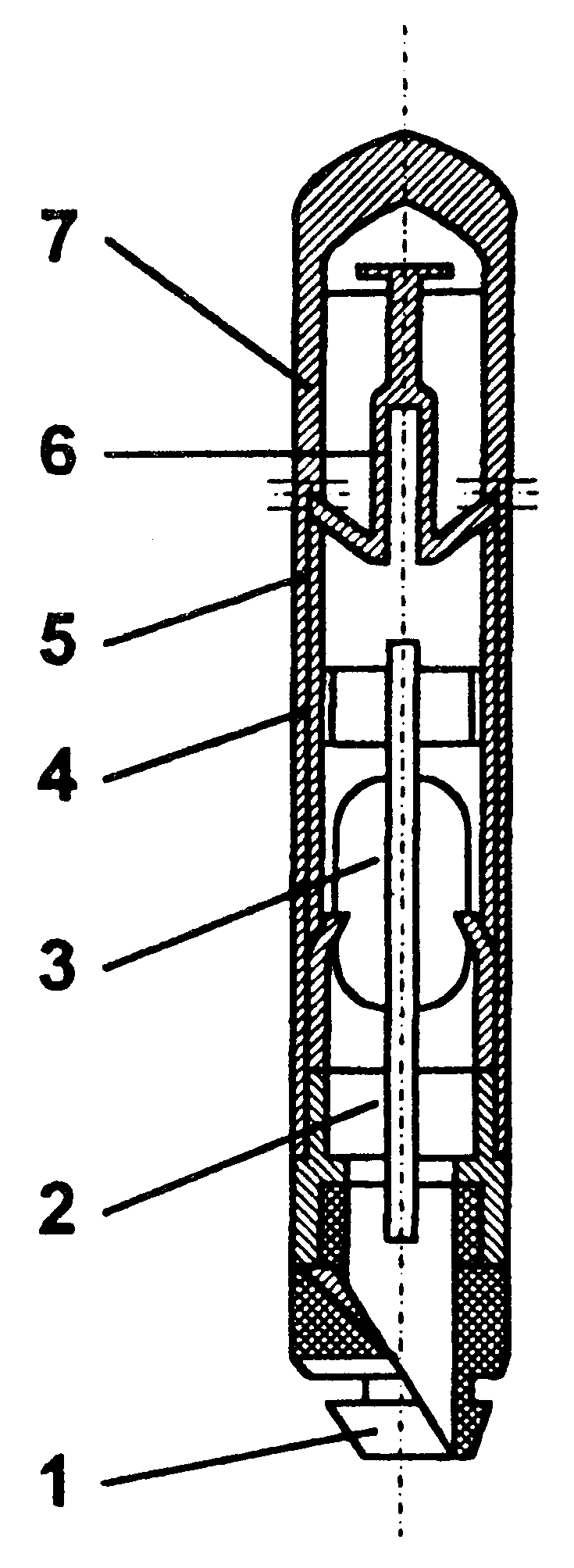

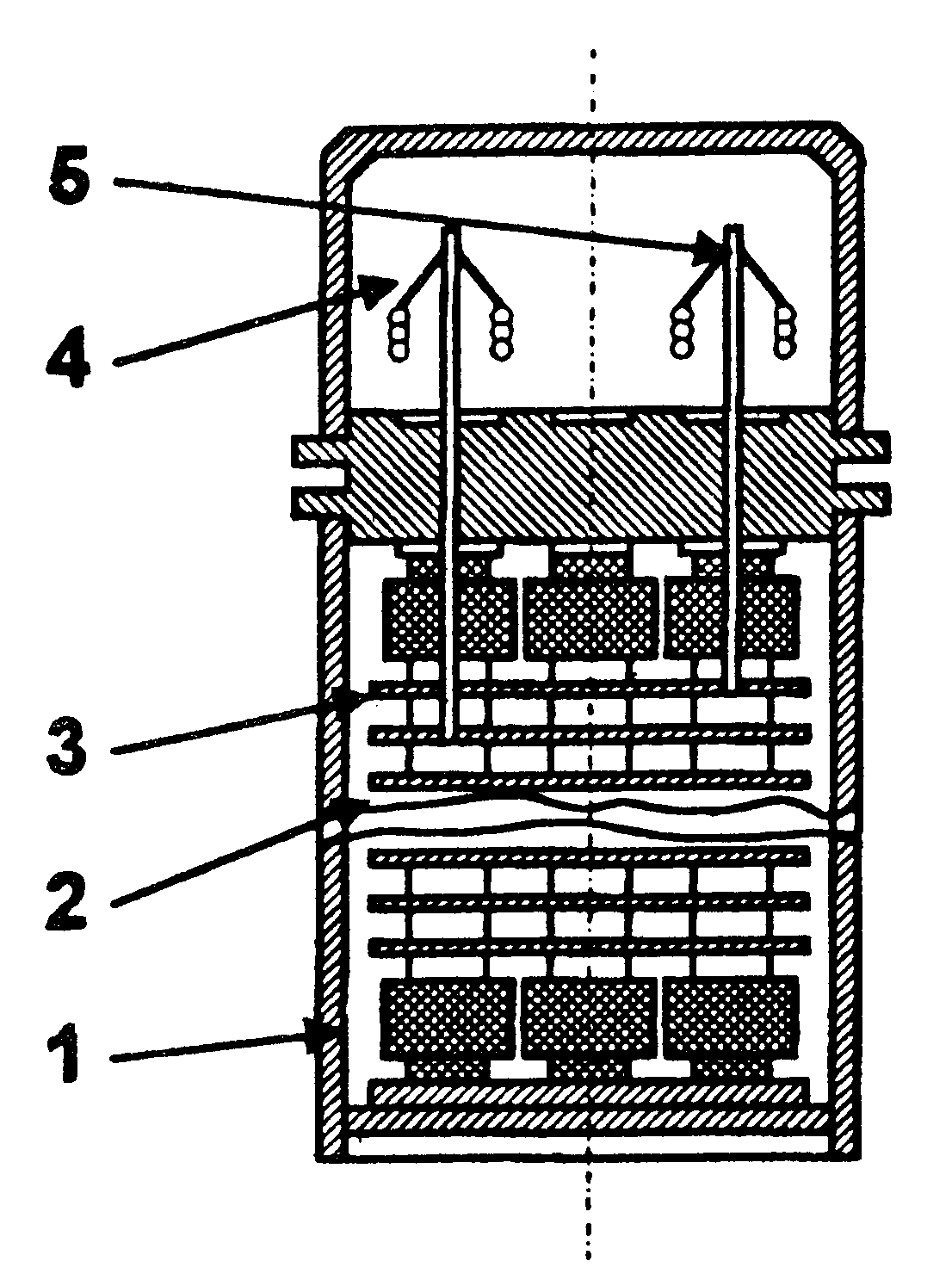

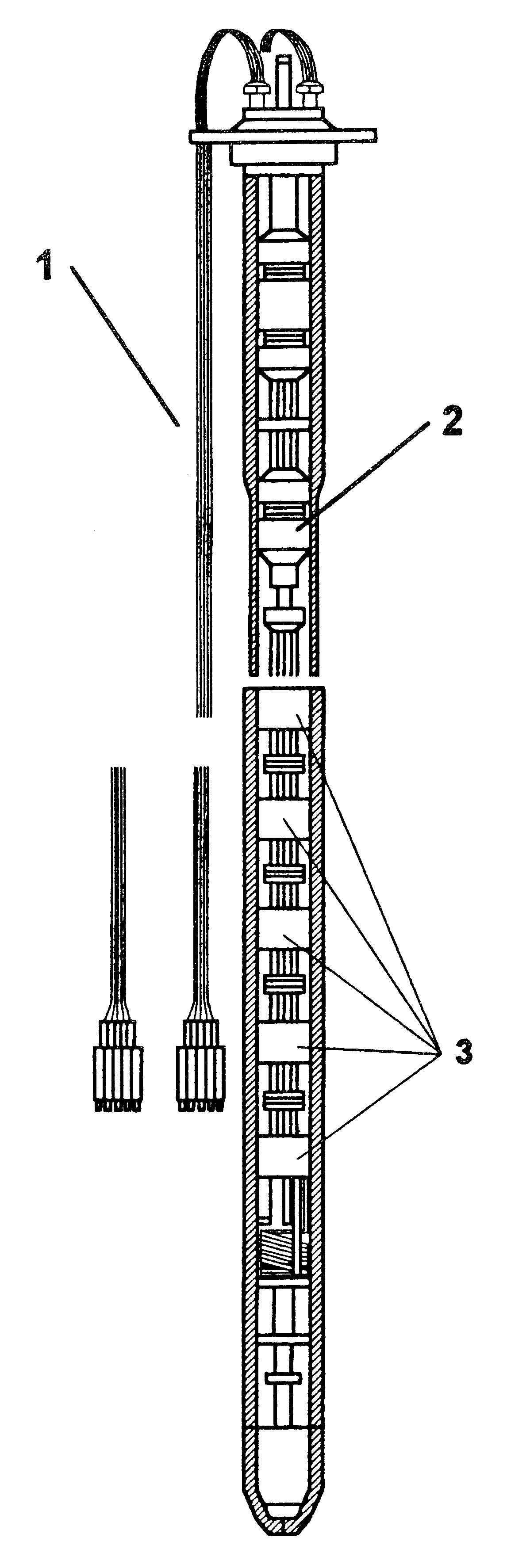

Рис.4.10. Конструкция ионизационной камеры

Рис.4.11. Подвеска ионизационной камеры

Рис.4.12. Пусковая ионизационная камера

Рис.4.13. Малогабаритная ионизационная камера

Рис.4.14. Миниатюрная ионизационная камера

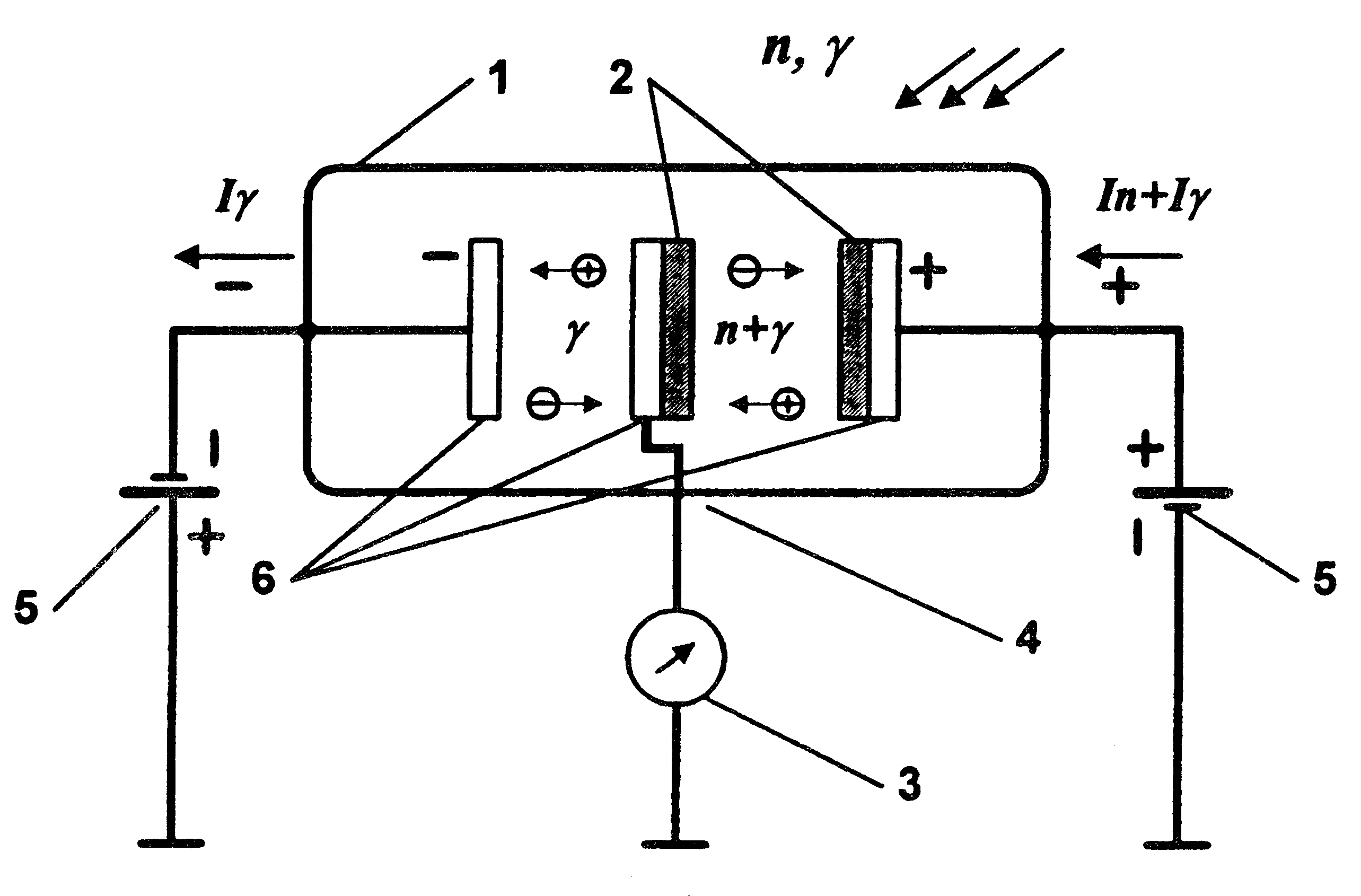

Рис.4.15. Измерительная схема ДПЗ

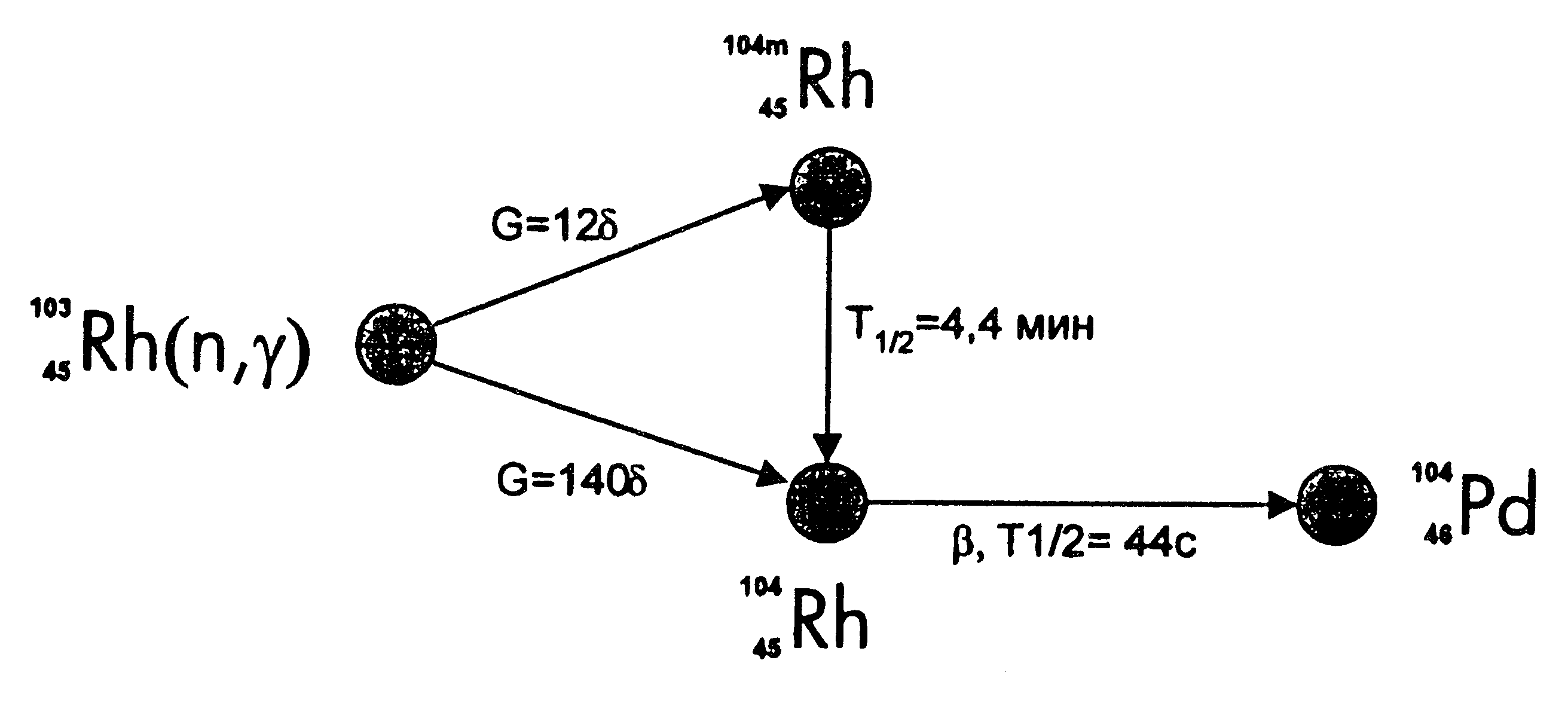

Рис.4.16. Схема радиоактивных превращений родия

Элемент

Нуклид

распространенность, %

Температура плавления, С

Плотность, г/см²

δ_т, σ

T_1/2, с

₂₃V (ванадий)

⁵¹V (99,76)

1710

5,96

4,5+/-0,9

225

₂₇Co (кобальт)

⁵⁹Co (100)

1495

8,71

37+/-0,9

1,67*10⁸

₄₅Rh (родий)

¹⁰³Rh (100)

1966

12,4

120+/-2

42,4

₄₇Ag (серебро)

¹⁰⁷Ag (51,35)

¹⁰⁹Ag (48,65)

961

–

10,5

–

31+/-2

87+/-7

138

24,2

₇₈Pt

(платина)

¹⁹²Pt (0,78)

¹⁹⁴Pt (32,8)

¹⁹⁵Pt (33,7)

¹⁹⁶Pt (25,4)

961

–

–

–

10,5

–

–

–

8+/-0,8

1,2+/-0,8

27+/-2

4,0

–

–

–

1860

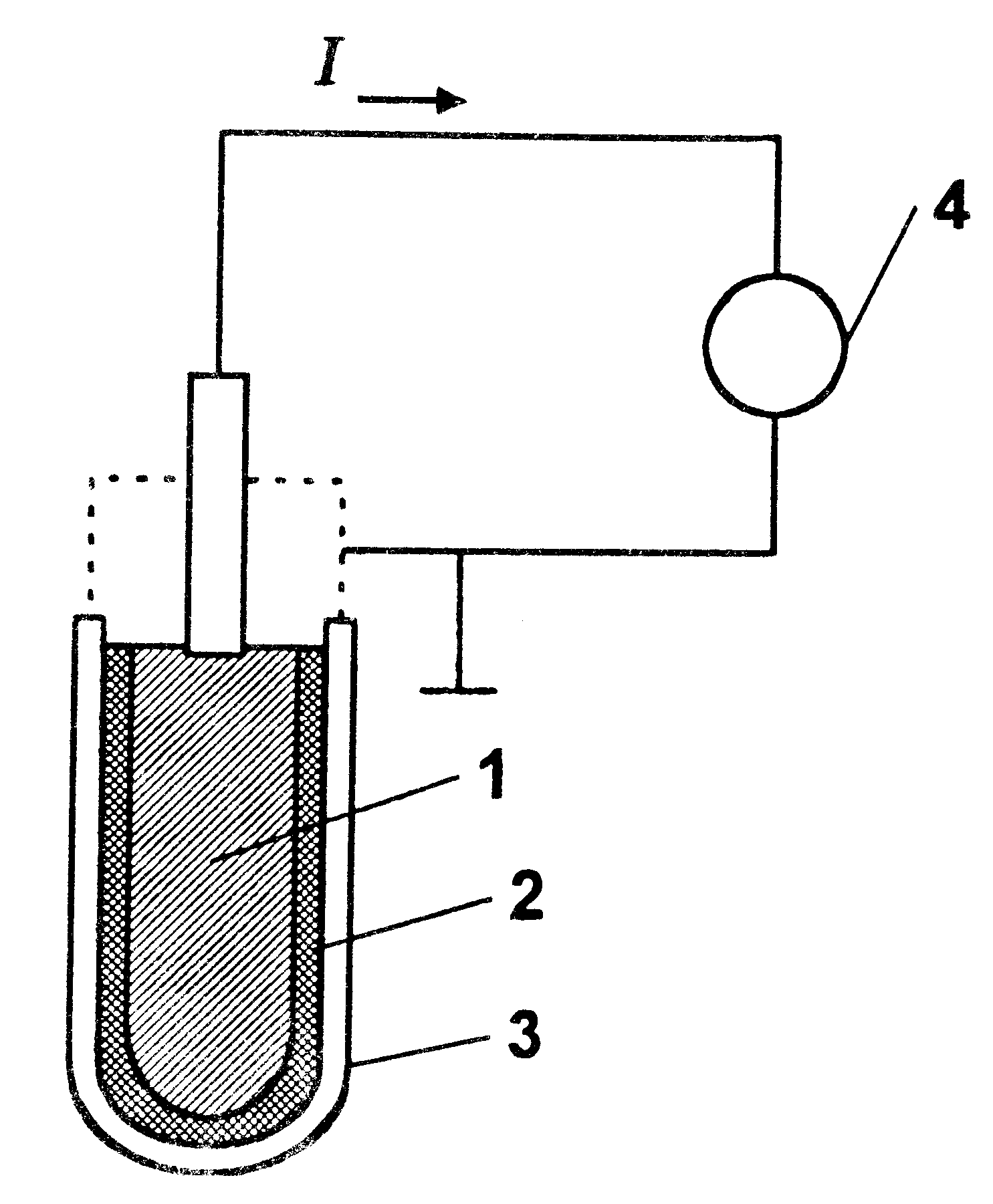

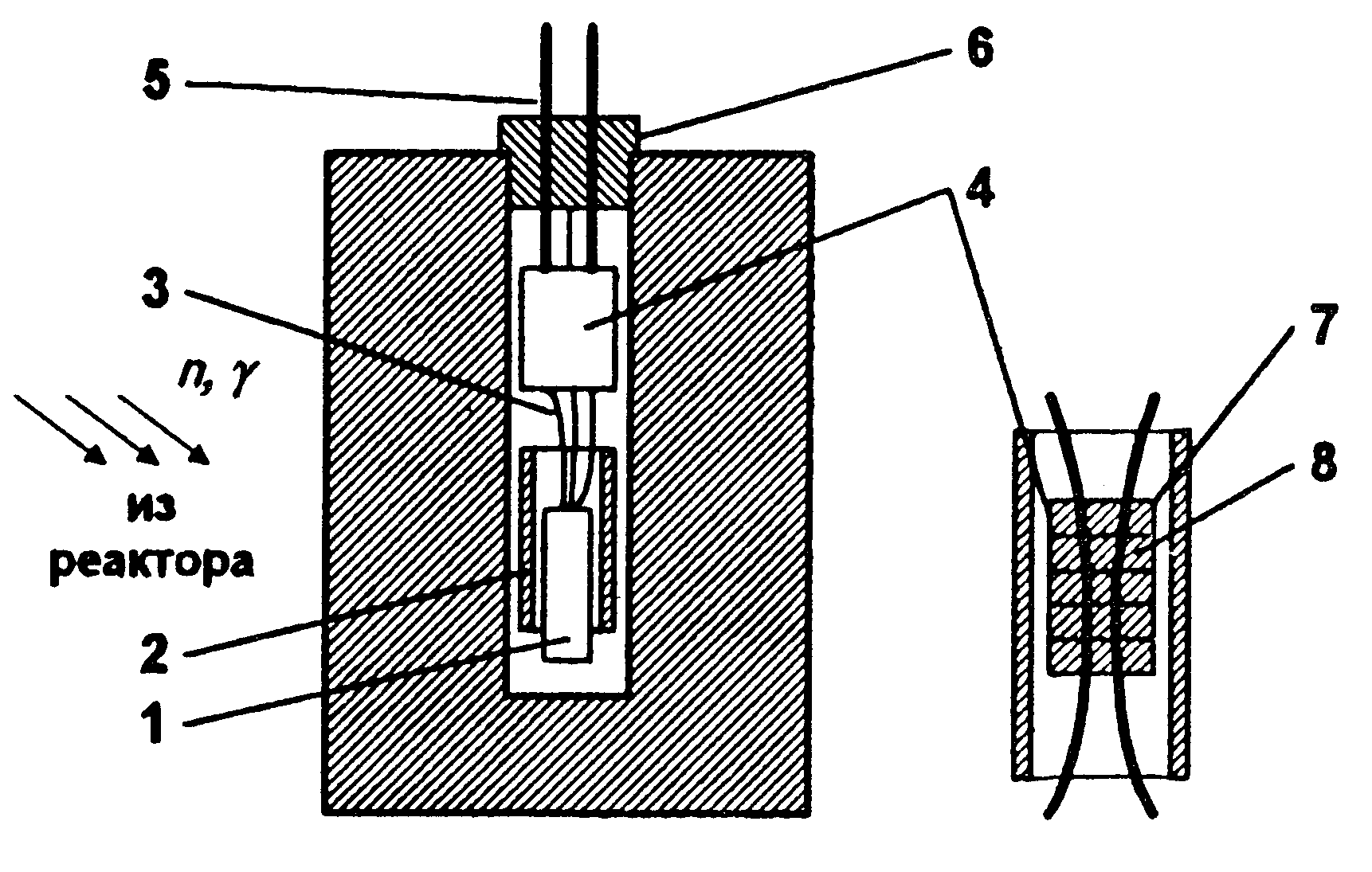

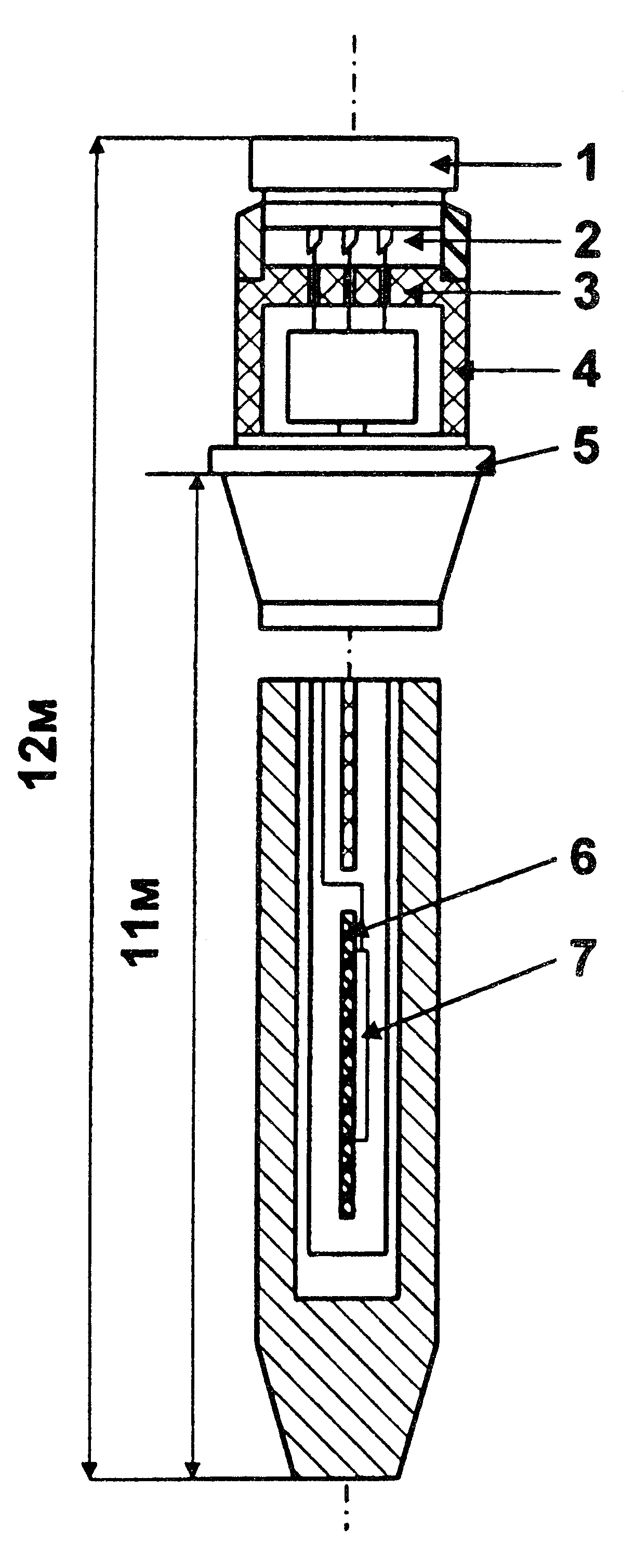

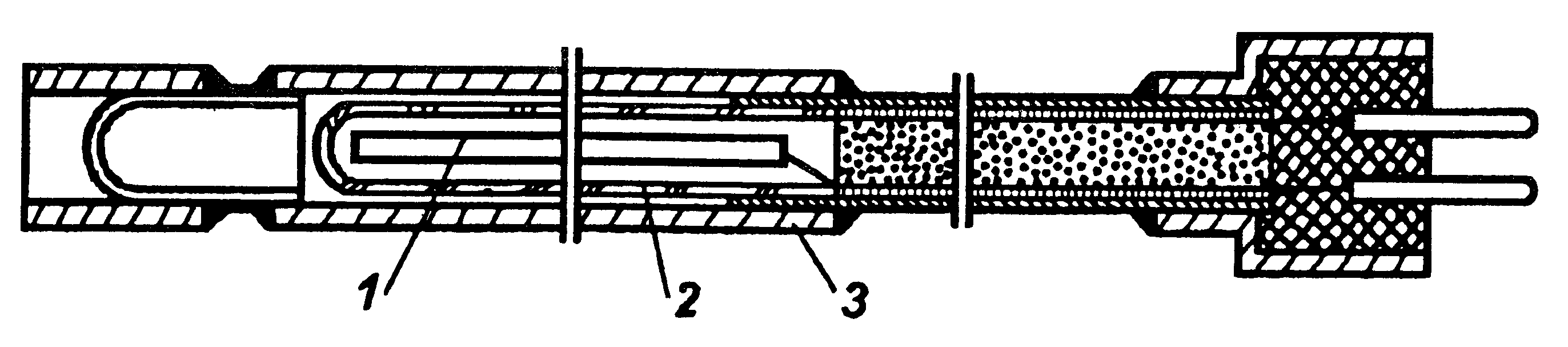

Рис.4.17. Конструкция ДПЗ (детектора прямого заряда)
