Глава 2. Практическая
2.1 Планирование и монтаж

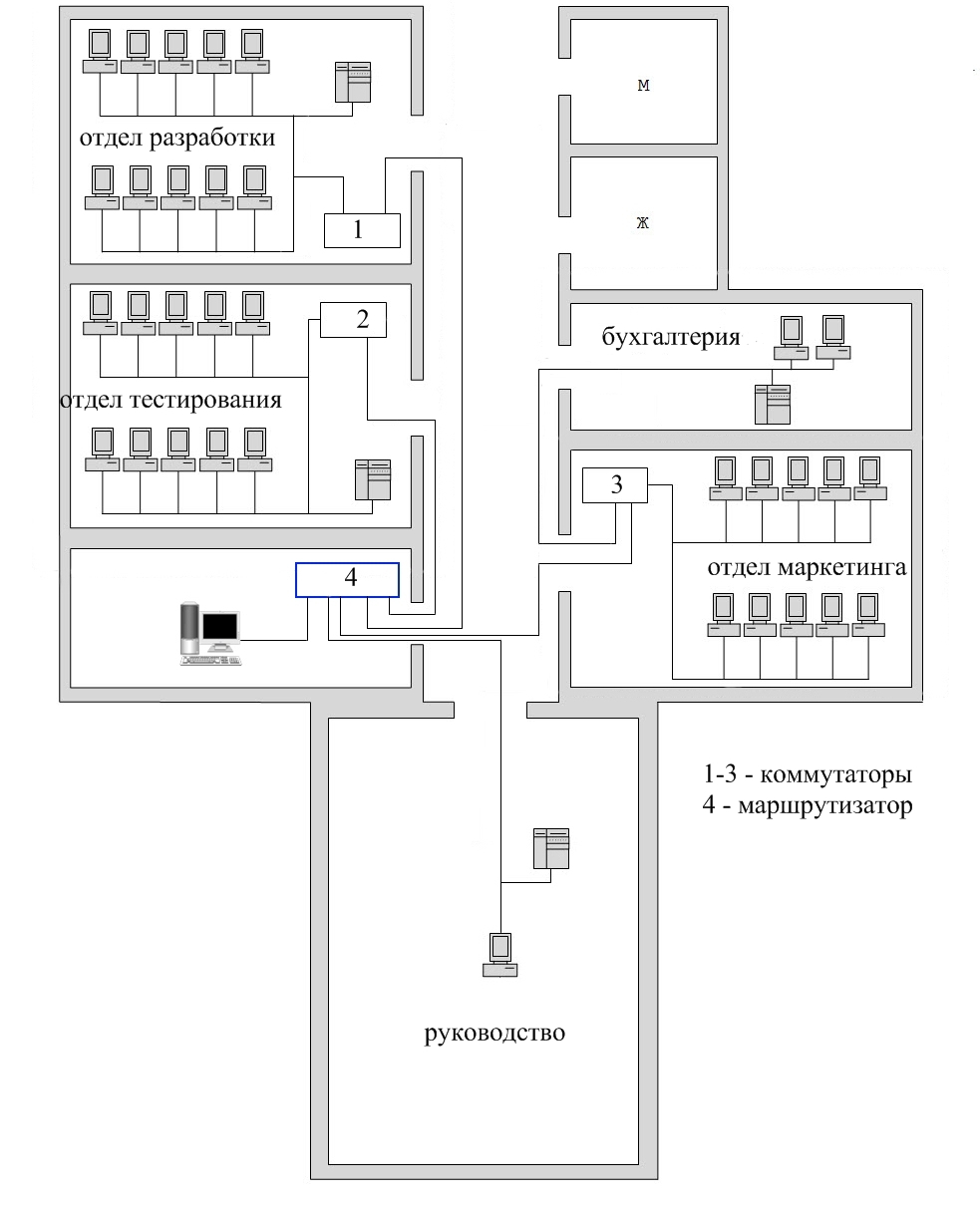

Рис. 1
Вся сеть организации разделяется на три подсети. Каждая подсеть в свою очередь может состоять из нескольких сегментов. Первая подсеть сети – это группа разработчиков. Она состоит из 10 рабочих соединенных между собой топологией «Шина». Вторая подсеть – это группа тестирования. Структура этой подсети аналогична предыдущей. Третья подсеть включает в себя бухгалтерию и отдел маркетинга. Подсети объединены с маршрутизатором при помощи топологии «Звезда».
Такая структура сети легко может быть расширена. Для этого достаточно подключить новую подсеть к маршрутизатору.
После разработки структуры сети необходимо выбрать тип кабельной системы, используемой в сети.
Сеть строится на основе стандарта 100BASE-TX. Стандарт 100BASE-TX определяет сегмент Ethernet на основе экранированных витых пар (STP). Длина сегмента кабеля 100BASE-T ограничена 100 метрами (328 футов). В типичной конфигурации, 100BASE-TX использует для передачи данных по одной паре скрученных (витых) проводов в каждом направлении, обеспечивая до 100 Мбит/с пропускной способности в каждом направлении (дуплекс). Суммарное количество кабеля, необходимого для объединения такого же количества компьютеров, оказывается гораздо больше, чем в случае шины. С другой стороны, обрыв кабеля не приводит к отказу всей сети, монтаж, а также диагностика неисправности сети проще.
2.1.2 Подключение принтера к локальной сети
Первый способ. Можно подключить принтер к одному компьютеру в сети, причем можно и не к самому мощному и просто разрешить всем общий доступ. Это самый простой и самый дешевый способ. Он хорош для очень маленьких офисов, где стоят штук 5 компьютеров, и все сидят в одном кабинете. Но у него имеется один существенный недостаток. Компьютер, к которому подключен этот принтер, всегда должен быть включен. В противном случае никто ничего не сможет распечатывать.
Нужно настроить общий доступ. Допустим, что у вас установлена операционная система Windows XP. Зайдите в Пуск – Панель управления – Принтеры и факсы.
Щелкните правой кнопкой мыши по установленному принтеру и выберите в меню «Свойства».
На вкладке «Доступ», нажмите кнопку «Общий доступ к данному принтеру» и нажмите «ОК». На значке должно появиться изображение руки. Если она появилась, то значит принтер получил общий доступ.
Теперь нужно настроить этот принтер на всех остальных компьютерах сети. Зайдите в «Пуск – Панель управления – Принтеры и факсы».
Запустите мастер подключения принтера и укажите на сетевой принтер. Для этого выберите обзор принтеров, и система сама найдет нужный принтер.
Далее дайте согласие на установку драйверов и пробуйте распечатать пробную страницу.
Второй способ. Подключение к сети специального сетевого принтера. Его нужно один раз настроить и можно не трогать. Такие схемы работают по несколько лет. Даже если он сломается, то его можно просто заменить и настроить только принтер. При первом способе, если сломается компьютер, придется переподключать принтер, перенастраивать его на всех компьютерах в сети.
При подключении вторым способом выполняем все то же самое, только в мастере подключения прописывается полный путь к принтеру. Также можно воспользоваться дополнительными программами, которые входят в комплект принтера. Это даже удобнее, так как позволяет более точно настроить принтер.
