Коммутаторы
Так как локальная сеть будет состоять из сегментов, то для объединения компьютеров в сегменте и сегментов между собой используются коммутаторы.
Одной из главной характеристики для коммутатора является количество портов, оно определяет количество соединяемых компьютеров.
В качестве коммутационного оборудования были выбраны коммутаторы (2 коммутатора с 16 портами и 2 коммутатора с 8 портами), а не концентраторы, так как по цене они практически не различаются, но коммутаторы имеют ряд преимуществ:
) повышение пропускной способности сети (коммутатор имеет способность «запоминать» адрес каждого компьютера, подключённого к его портам и действовать как регулировщик - только передавать данные на компьютер адресата и ни на какие другие, так же устраняются ненужные передачи и тем самым освобождается сетевая пропускная способность);
) коммутаторы предоставляют каждому узлу сети выделенную пропускную способность протокол.
В качестве коммутаторов будут использоваться:

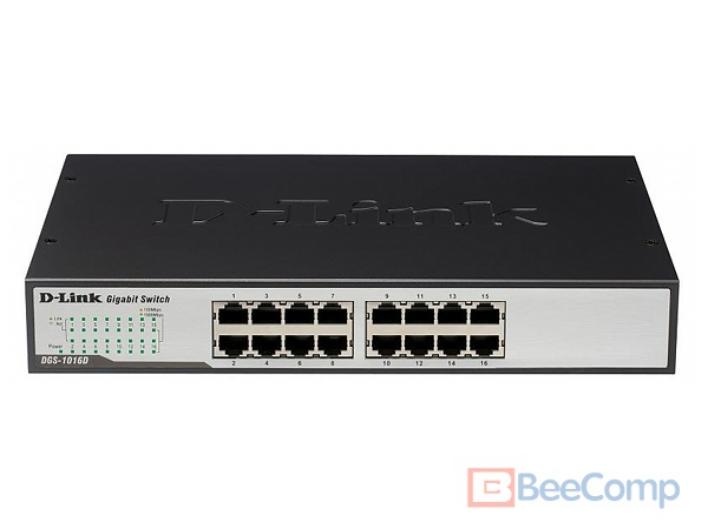

Коммутатор switch D-link D-Link DGS-1016D/GE, Gigabit Switch, 16x10/100/1000Mbps, (DGS-1016D/GE), коммутатор такого типа изображен на рис. 10.
Цена: 3229 руб. .
Коммутатор switch D-link D-Link DGS-1016D/GE.Рис.10

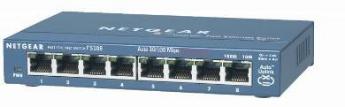

Коммутатор switch NetGear NETGEAR 8-port 10/100 Mbps switch with external power (FS108-200PES), коммутатор такого типа изображен на рис. 12.
Цена: 1051 руб.
Коммутатор switch NetGear NETGEAR.Рис.12
Сетевой кабель и короба
Для выхода в интернет используется выделенная оптоволоконная линия. Выбор именно этого средства обуславливается тем, что по сравнению с другими способами он обеспечивает более высокую скорость соединения.
Другой положительной чертой является то, что оптоволокно обеспечивает симметричный канал, что гарантирует не только высокую скорость входящего, но и исходящего соединений. Сейчас данная технология развивается очень стремительно, что делает ее более доступной.
Выход в интернет будет организован с помощью выделенного канала, который уже предоставлен местным провайдером. В школе уже есть оптоволоконный кабель.
В сети же компьютеры будут подключены с помощью витой пары.
Витая пара
Для прокладки сети используется сетевой кабель FTP (экранированная витая пара) категории 5.
Стоимость:
500 * 17 р. = 8500 руб.
Витая пара 5 категории.Рис.13
Кабель-канал
Для прокладки кабеля используются короб шириной до 5 см для общего потока, и до 2 см для одного кабеля. Рис. 14 иллюстрирует стандартный короб.
Стоимость: 200 * 20.00 p. = 4 000 руб.
Кабель-канал.Рис.14
В результате анализа стоимости сетевого оборудования и выбора оптимальной комплектации получена следующая таблица:
Наименование |
Количество |
Цена (руб.) |
Сумма (руб.) |
Системный блок HP Pavilion 500-251er |
1 шт. |
28990 |
28990 |
Ippon Back Power Pro 400 ВА |
1 шт. |
1 950 |
1950 |
Коммутатор switch D-link D-Link DGS-1016D/GE |
3 шт. |
3 229 |
9687 |
Витая пара |
500 м |
17 |
8500 |
Кабель-канал |
200 м |
20 |
4 000 |
Итого: 53127 |
|||
Стоимость сетевого оборудования. Табл 4.
