1.6. Типовые схемы организации учёта
таблица 1.7.
Каналы связи и получаемые данные
Возможные типы интерфейсов как они обозначены в программе |
Используемое коммуникационное оборудование для получения информации от электросчётчиков |
Получаемая информация |
Схемы соединения |
RS485 или CAN |
Адаптер интерфейсов "Меркурий 221" или аналогичный. |
1) Данные об учтённой электроэнергии 2) Профиль мощности при условии наличия его у счётчика 3) Параметры сети (I, U, P, cos) 4) Данные журналов событий 5) Данные журнала ПКЭ |
Рис. 1.10 |
GSM-модем |
Счётчик GSM коммуникатор "Меркурий 230 **G**" |
1) Данные об учтённой электроэнергии 2) Профиль мощности при условии наличия его у счётчика 3) Параметры сети (I, U, P, cos) 4) Данные журналов событий 5) Данные журнала ПКЭ |
Рис. 1.11 |
GSM-шлюз |
GSM шлюз "Меркурий 228" |
Если после шлюза находятся счётчики: 1) Данные об учтённой электроэнергии 2) Профиль мощности при условии наличия его у счётчика 3) Параметры сети (I, U, P, cos) 4) Данные журналов событий 5) Данные журнала ПКЭ
Если после шлюза концентраторы: 1) Данные об учтённой электроэнергии по каждому из тарифов |
Рис. 1.12 |
PLC |
Концентраторы "Меркурий 225.1" подключённые напрямую или через адаптер "Меркурий 221" |
1) Данные об учтённой электроэнергии по каждому из тарифов |
Рис. 1.13. |

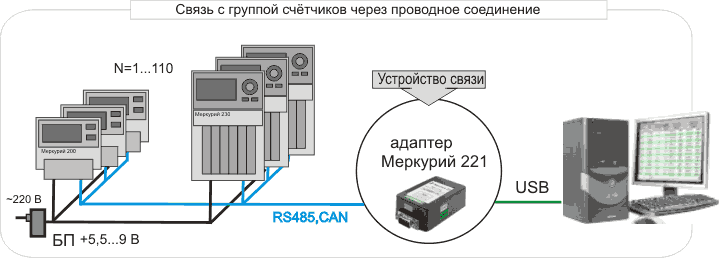

Рис. 1.10. Связь с группой счетчиков через проводное соединение

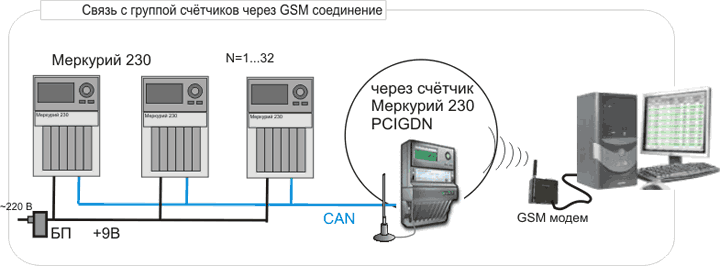

Рис. 1.11. Связь с группой счетчиков через GSM соединение
Рис. 1.12. Связь с концентраторами по каналу GSM
Рис. 1.13. Связь с концентратором через проводные соединения
Для дипломного проекта воспользуемся схемой соединения изображенной на рис. 1.12. Связь с концентраторами по каналу GSM.
