«Меркурий 203.2т»

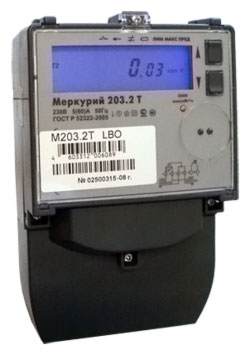

Рис. 1.7. Меркурий 203.2Т

Счетчик электрической энергии однофазный многотарифный Меркурий 203.2Т. Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ. Внешний вид представлен на рис. 1.7.

Отличительными особенностями данного счетчика являются:

- применение сменных интерфейсных модулей для максимальной гибкости в построении сетей сбора информации;

- наличие встроенного реле отключения нагрузки.

Функциональные возможности:

• Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой электрической энергии:

  • энергия нарастающим итогом по каждому тарифу;

  • энергия нарастающим итогом по сумме тарифов;

  • энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов;

  • энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов;

• Наличие встроенного тарификатора со следующими характеристиками:

  • количество тарифов - 4;

  • количество тарифных зон в пределах суток - 8;

  • количество типов дней - 8 ;

  • количество сезонов - 12;

• Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:

  • мгновенные значения активной мощности и зафиксированный максимум;

  • действующие значения фазного тока и напряжения и их максимумы;

  • частоту сети

• Задание лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов.Контроль осуществляется трёмя способами:

  • импульсным выходом;

  • через встроенное реле (для счётчика с индексом «О» в условном обозначении);

  • выходом для отключения нагрузки (для счётчика с индексом «К» в условном обозначении);

• Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина переполнения архива составляет 31 сутки.

• Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:

  • время включения выключения счётчика

  • время вскрытия / закрытия прибора

  • дата параметризации.

Технические особенности:

• датчик тока - шунт (учитывает постоянную составляющую) в цепи фазы;

• интерфейсы встроенные: оптопорт;

• интерфейсы на дочерних платах: RS485, GSM, PLC, радиомодем;

• внутреннее питание интерфейса;

• многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;

• отдельный выход управления нагрузкой U=230 В, I=40...300 мА;

• встроенное реле отключения нагрузки на ток 60А;

• подсветка ЖКИ;

• электроная пломба.

Счетчики отображают на ЖК-индикаторе:

• номер текущего тарифа;

• значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам;

• текущее значение активной мощности в нагрузке в кВт и максимум;

• текущие значения тока и напряжения и максимумы;

• значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;

• время переключения тарифных зон;

• текущее время и дату;

• время наработки на отказ;

• время наработки батареи;

• инверсное включение счётчика;

• неравенство токов в датчиках тока;

• превышение лимита мощности;

• отключение реле.

Габаритный чертеж на рис. 1.8.

Рис. 1.8. Габаритный чертеж
