2.7 Проветривание забоя. Расчет количества воздуха для проветривания 965 бортового штрека гор. 370м.
Расход воздуха, необходимый для проветривания тупиковых выработок, рассчитывается по выделению метана, числу людей, средней минимальной скорости воздуха в выработке и минимальной скорости воздуха в призабойном пространстве выработки. Окончательно принимается наибольший результат.
Расход воздуха для проветривания всей тупиковой выработки по газовыделению:
,

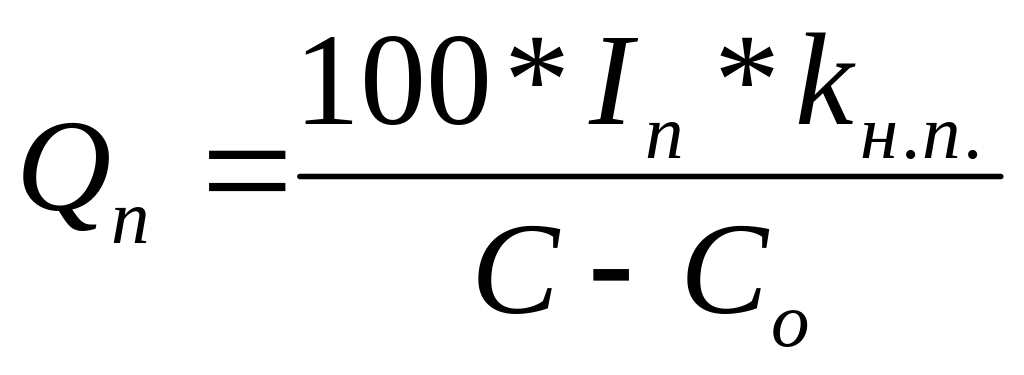

(2.15)
где: Iп - метановыделение в тупиковой выработке, м3/мин;
kн.п. - коэффициент неравномерности газовыделения в тупиковой выработке, принимается равным 1.
-
допустимая концентрация метана исходящей
струи воздуха, %
-

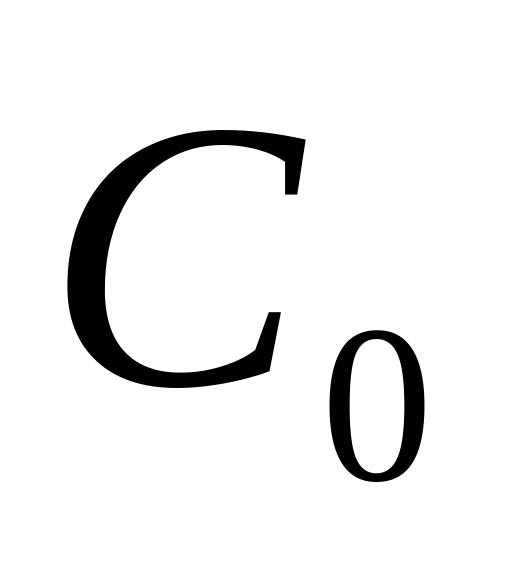

допустимая концентрация метана свежей
струи воздуха, %

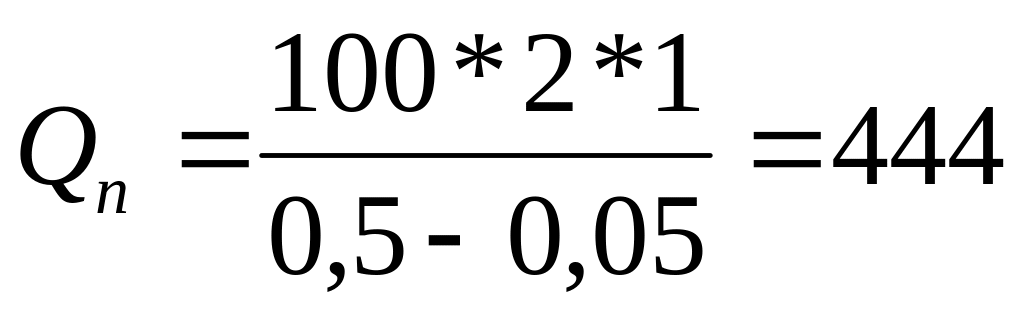

М3 /мин
Расход воздуха по максимальному количеству одновременно работающих людей в забое:
Qз.п.=6*nчел.зп.п, (2.16)
где: nчел.зп.п - наибольшее число людей, одновременно работающих в призабойном пространстве тупиковой выработки, чел.
Qз.п.=6*15=90 м3/мин
Расход по минимально-допустимой скорости движения воздуха:
Qз.п=60*Vnmin*S =60*0,25*11,7=175 м3/мин (2.17)
Подачу вентилятора определяем по формуле:
Qв.= Qз.п* kут, м3/мин (2.18)
kут - коэффициент утечек воздуха в вентиляционном трубопроводе. Он зависит от диаметра трубопровода и длины выработки.
Qв.=175*1,54=269 м3/мин
Давление вентилятора, работающего на гибкий вентиляционный трубопровод (депрессия трубопровода) определяется по формуле:
,

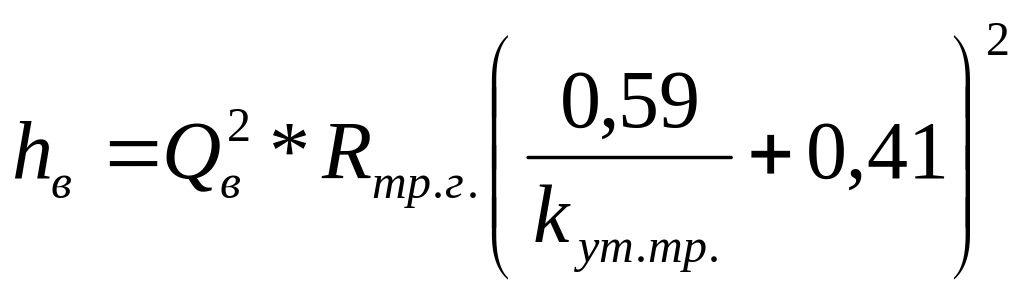

(2.19)
Аэродинамическое сопротивление гибкого вентиляционного трубопровода без утечек воздуха определяется по формуле:
(2.20)
где: rтр.-
удельное аэродинамическое сопротивление
гибкого вентиляционного трубопровода
без утечек воздуха,
,
для труб типа 1А и 1В при длине звена 20 м
для диаметра 1,0 м rтр=0,0053;
n1 и n2 - число поворотов трубопровода на 900 и 450.
Исходя из вычислений выбираем ВМ - 6
7. Расход воздуха в месте установки вентилятора местного проветривания должен удовлетворять следующим условиям:
Qвс
1,43*
Qв*kр,
м3/мин
(2.21)
kр - коэффициент, принимаемый равным 1,0 для ВМП с нерегулируемой подачей.
Qвс 1,43*269*1=384,6 м3/мин
Табл. 2.6. Техническая характеристика вентилятора - ВМ-6
-
Параметры
Значение
Диаметр рабочего колеса, мм
600
Производительность, м3/мин
140 - 480
Статическое давление, даПа
340 - 75
Скорость вращения, мин –1
3000
Способ регулирования
НА
Мощность двигателя, кВт
10,0 - 24,0
Напряжение питания , В
220/380
Масса, кг
350,0
