Общие сведения Выбор полупроводниковых диодов для выпрямителя

При выборе полупроводниковых диодов для выпрямителя следует помнить, что основными параметрами полупроводниковых диодов являются допустимый ток I_доп (I_{пр мах}), на который рассчитан данный диод, и обратное напряжение U_обр (U_{обр мах}), выдерживаемое диодом без пробоя в непроводящий период. Выбор диодов для выпрямителей осуществляется по величине тока I_д, протекающего через диод, и максимальному напряжению U_д, которое оказывается приложенным к диоду в непроводящий период. При этом для исключения повреждений диодов должны выполняться следующие условия:

I_доп≥I_д и U_обр≥U_д.

Обычно при составлении реальной схемы выпрямителя задаются значением мощности потребителя (нагрузки) Р_н, Вт, получающего питание от данного выпрямителя, и выпрямленным напряжением (напряжением на нагрузке) U_н, В, при котором работает потребитель постоянного тока. Отсюда нетрудно определить ток потребителя (нагрузки):

I_н=P_н/U_н.

Вычисленное значение тока берется за основу при выборе диода по току, сравнивая ток протекающий через диод I_д с допустимым током диода I_доп, выбирают диоды для схем выпрямителя. Следует учесть, что для различных схем выпрямителей ток, протекающий через диод (I_д) и ток протекающий через потребитель (нагрузку) (I_н) связаны соотношениями:

однофазный однополупериодный выпрямитель	Iд=Iн
однофазный двухполупериодный и однофазный мостовой выпрямители	Iд=Iн/2
трехфазный однополупериодный и трехфазный мостовой выпрямители	Iд=Iн/3

Очевидно, что при выборе диода, для всех выпрямителей должно соблюдаться условие: I_доп≥I_д.

Напряжение, действующее на диод в непроводящий период U_д, также зависит от схемы выпрямления, которая применяется в конкретном случае. Для различных схем выпрямителей для напряжение, действующее на диод в непроводящий период (U_д) и выпрямленное напряжение (напряжение на нагрузке) (U_н) связаны соотношениями:

однофазный однополупериодный и однофазный двухполупериодный выпрямители	Uд=π•Uн=3,14Uн
однофазный мостовой выпрямитель	Uд=1,57•Uн
трехфазный однополупериодный выпрямитель	Uд =2,1•Uн
трехфазный мостовой выпрямитель	Uд =1,05•Uн

Очевидно, что при выборе диода, для всех выпрямителей должно соблюдаться условие: U_обр>U_д.

Приведенные выше соотношения следует использовать при подборе диодов для выпрямителей по току и напряжению.

В результате расчета может оказаться, что ток через диод превышает допустимое значение тока для данного типа диода. В этом случае для увеличения допустимого значения тока применяется параллельное соединение диодов, их суммарный допустимый ток (I_доп∑) увеличивается во столько раз, сколько диодов параллельно соединяют.

Если в непроводящий период напряжение на диоде превышает допустимое обратное напряжение, то для увеличения допустимого обратного напряжения применяется последовательное соединение диодов, их суммарное допустимое напряжение (U_обр∑) увеличивается во столько раз, сколько диодов последовательно соединяют.

Примеры решения задач на составление схем выпрямителей.

Для решения задач необходимы справочные данные по полупроводниковым диодам.

Справочные данные по некоторым полупроводниковым диодам представлены в таблице 1.

Таблица 1. Справочные данные диодов.

Типы диодов	Iдоп ,А	Uобр max, В	Типы диодов	Iдоп ,А	Uобр max, В
Д7Г	0,3	200	Д231Б	5	300
Д205	0,4	400	Д232	10	400
Д207	0,1	200	Д232Б	5	400
Д209	0,1	400	Д233	10	500
Д210	0,1	500	Д233Б	5	500
Д211	0,1	600	Д234Б	5	600
Д214	5	100	Д242	5	100
Д214А	10	100	Д242А	10	100
Д214Б	2	200	Д242Б	2	100
Д215	5	200	Д243	5	200
Д215А	10	200	Д243А	10	200
Д215Б	2	200	Д243Б	2	200
Д217	0,1	800	Д244	5	50
Д218	0,1	1000	Д244А	10	50
Д221	0,4	400	Д244Б	2	50
Д222	0,4	600	Д302	1	200
Д224	5	50	Д303	3	150
Д224А	10	50	Д304	3	100
Д224Б	2	50	Д305	6	50
Д226	0,3	400	КД105Б	0,3	400
Д226А	0,3	300	КД202А	3	50
Д226Б	0,3	300	КД202Н	1	500
Д226Г	0,3	200	КД226Б	1,7	200
Д231	10	300	КД226Д	1,7	800

Пример 1.

Составить схему мостового выпрямителя, использовав один из четырех диодов: Д218, Д222, КД202Н, Д215Б. Мощность потребителя Р_н = 300 Вт, напряжение потребителя U_н = 200 В.

Решение.

1. Выписываем из таблицы 1 «Справочные данные диодов» параметры указанных диодов:

Д218	Iдоп = 0,1А	Uобр = 1000В
Д222	Iдоп = 0,4А,	Uобр = 600В
КД202Н	Iдоп = 1А,	Uобр = 500В
Д215Б	Iдоп = 2А,	Uобр = 200В

2. Определяем ток потребителя:

I_н=P_н/U_н =300/200 = 1,5 А.

3. Определяем ток, протекающий через каждый диод:

I_д=I_н/2=1,5/2=0,75 А.

4. Находим напряжение, действующее на диод в непроводящий период для мостовой схемы выпрямителя:

U_д=1,57•U_н =l,57•200=314 В.

5. Выбираем диод из условия:

I_доп> I_д=0,75 А, U_обр>U_д=314 В.

Этим условиям удовлетворяет диод КД202Н с параметрами:

I_доп = 1,0А> I_д=0,75А;

U_обр = 500> U_д=314 В.

Диоды Д218 и Д222 удовлетворяют условию по напряжению, так как 1000 и 600 больше 314 В, но не подходят по допустимому току, так как 0,1 и 0,4 меньше 0,75 А). Диод 215Б, наоборот, подходит по допустимому току, так как 2>0,75 А, но не подходит по обратному напряжению, так как

200В<314В.

6. Составляем схему мостового выпрямителя (рис. 1). В этой схеме используем диоды КД202Н, с параметрами:

I_доп = 1А; U_обр = 500В.

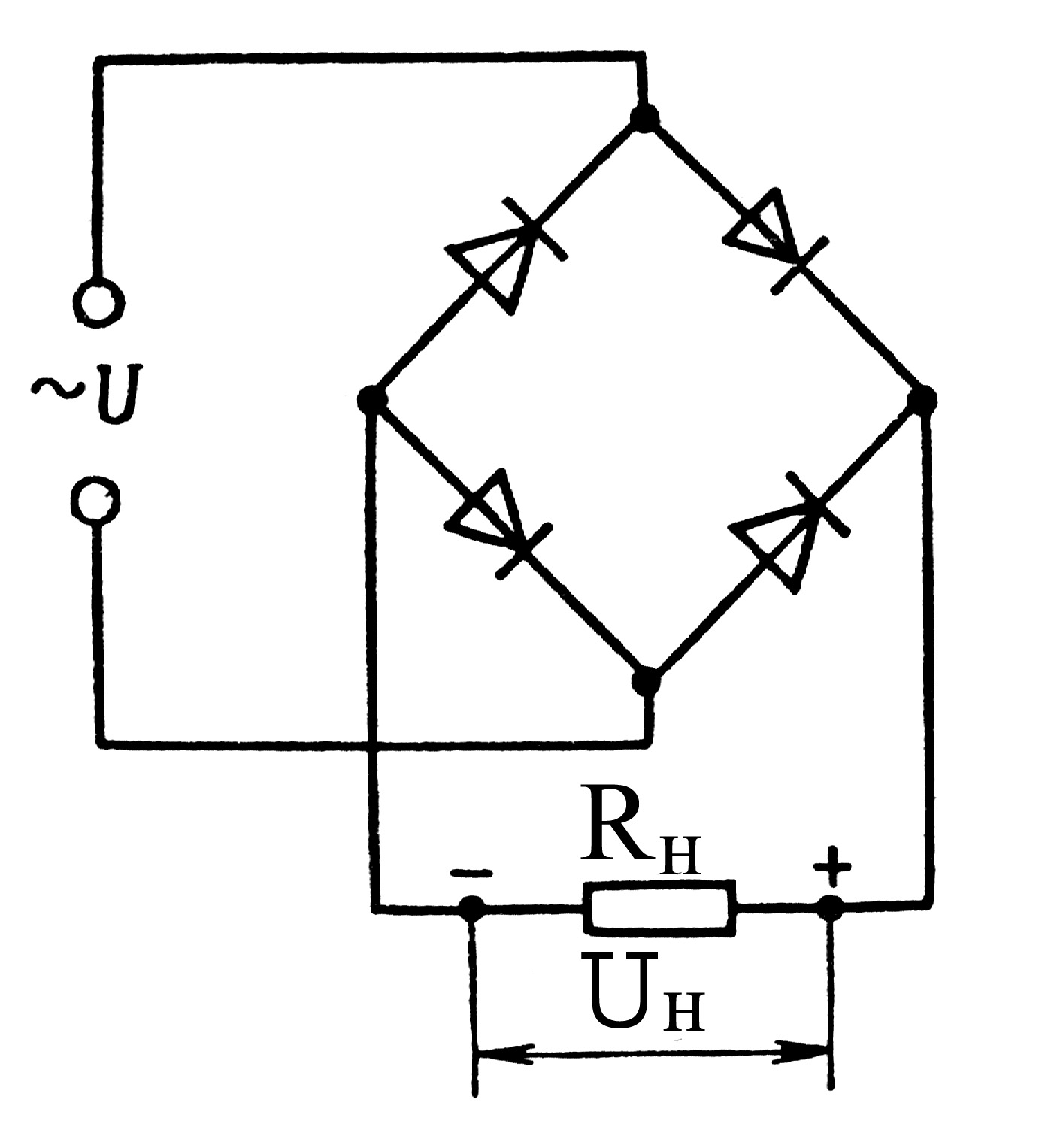

Рис. 1 Схема однофазного мостового выпрямителя.

Пример 2.

Для питания постоянным током потребителя мощностью Р_н= 250 Вт при напряжении U_н =100 В необходимо собрать схему двухполупериодного выпрямителя, использовав диоды типа Д243Б.

Решение.

1. Выписываем из таблицы 1 «Справочные данные диодов» параметры заданного диода:

I_доп = 2 А; U_обр = 200 В.

2. Определяем ток потребителя:

I_н=P_н/U_н = 250/100 = 2,5 А.

3. Определяем ток, протекающий через диод в двухполупериодном выпрямителе:

I_д=I_н/2= 2,5/2=1,25 А.

4. Определяем напряжение, действующее на диод в непроводящий период:

U_д=3,14•U_н = 3,14•100 = 314 В.

5. Проверяем соответствие параметров диода условиям:

I_доп≥I_д и U_обр≥U_д.

Для данной схемы диод должен удовлетворять условиям:

I_доп> I_д=1,25 А, U_обр>U_д=314 В.

П ервое условие (I_доп> I_д) выполняется I_доп=2А> I_д=1,25А, второе условие (U_обр>U_д) не соблюдается U_обр=200В<U_д =314В, т. е. получается что U_обр<U_д.

6. Составляем схему выпрямителя. Чтобы выполнялось условие U_обр>U_д, необходимо соединить последовательно два диода, тогда:

U_обр∑=m•U_обр = 2•200 = 400В; 400>314 В,

где U_обр∑ - суммарное допустимое обратное напряжение включаемых последовательно диодов, m -число последовательно включаемых диодов. Схема выпрямителя приведена на рис. 2.

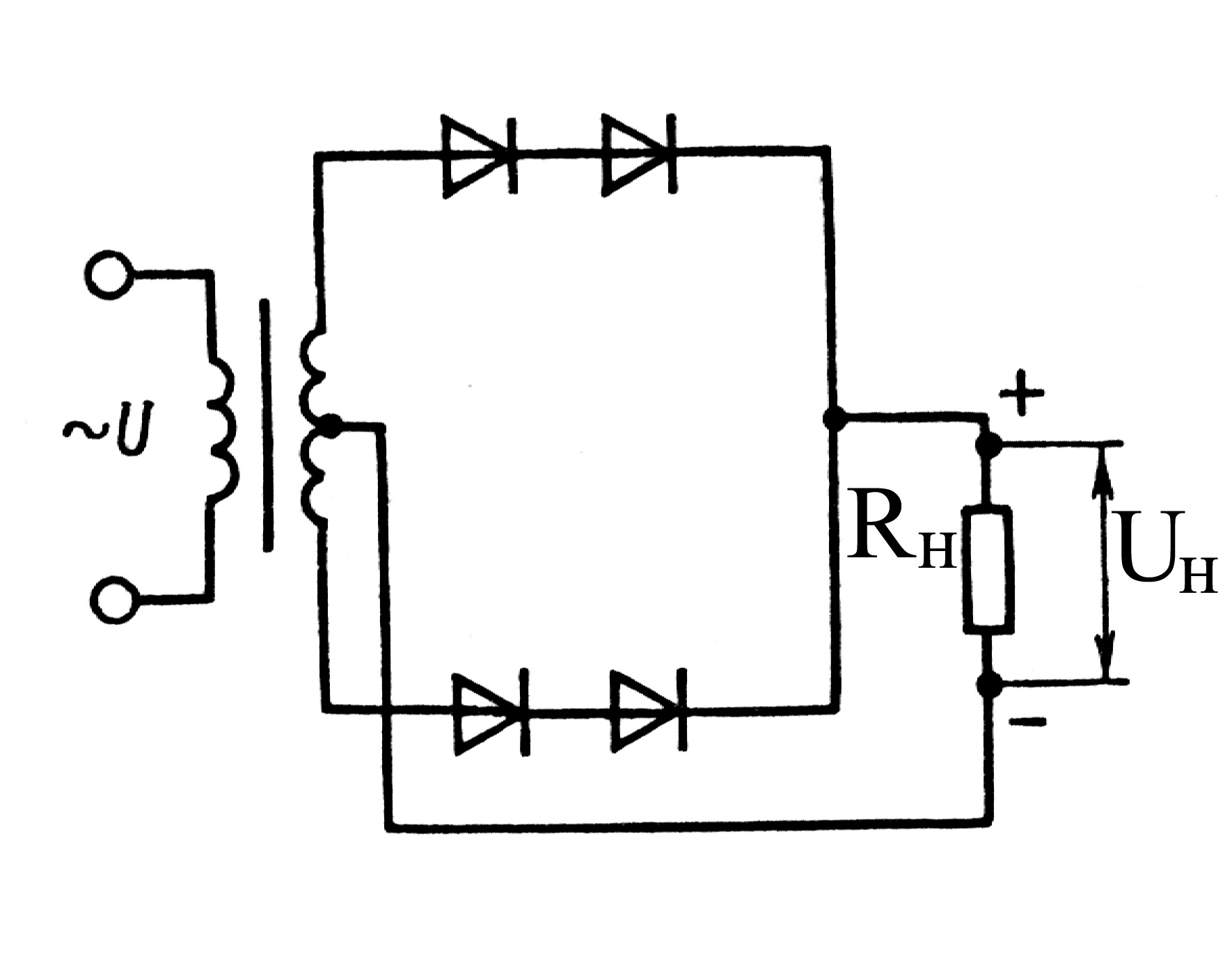

Рис. 2 Схема однофазного двухполупериодного выпрямителя.

Пример 3.

Для питания постоянным, током потребителя мощностью Р_н = 300 Вт при напряжении на нагрузке U_н = 20 В необходимо собрать схему однополупериодного выпрямителя, использовав имеющиеся стандартные диоды Д242А..

Решение.

1. Выписываем из таблицы 1 «Справочные данные диодов» параметры заданного диода:

I_доп = 10 А; U_обр = 100 В.

2. Определяем ток потребителя:

I_н=P_н/U_н = 300/20 =15 А.

3. Ток через диод в однофазном однополупериодном выпрямителе равен току потребителя (нагрузки):

I_д=I_н =15А

4. Определяем напряжение, действующее на диод в непроводящий период:

U_д=3,14•U_н = 3,14•20 = 63 В.

5. Проверяем соответствие прараметров диода условиям:

I_доп≥I_д и U_обр≥U_д.

Конкретно для данной схемы диод должен удовлетворять условиям:

I_доп>I_н и U_обр>π•U_н=3,14U_н

В данном случае первое условие не соблюдается (10А<15А, т.е. I_доп< I_д), второе условие выполняется (100>63 В, т.е. U_обр≥U_д).

6. Составляем схему выпрямителя. Чтобы выполнялось условие I_доп> I_д, надо два диода соединить параллельно, тогда:

I _доп∑ = n• I_доп= 2•10 = = 20 А; 20 > 15 А.

(где I_доп∑- суммарный допустимый ток включаемых параллельно диодов,

n- число параллельно включаемых диодов).

Полная схема выпрямителя приведена на рис. 3.

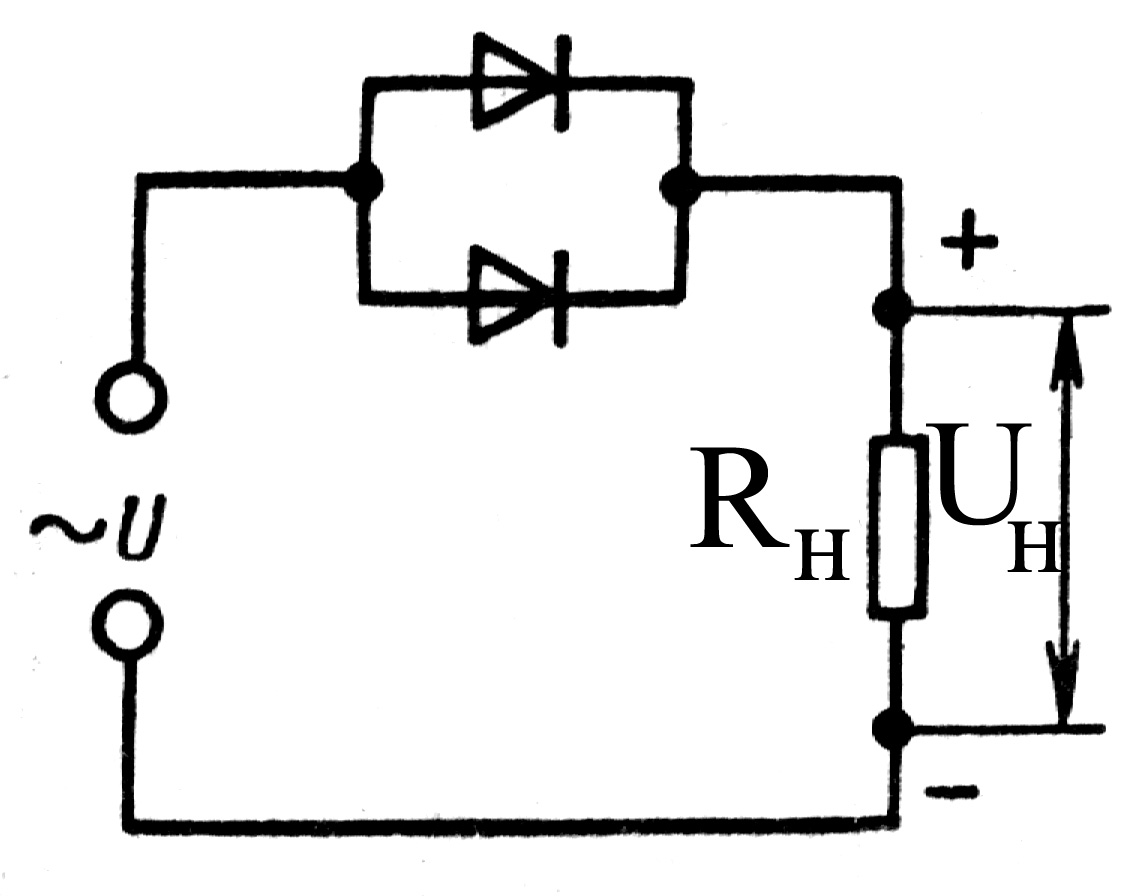

Рис. 3. Схема однофазного однополупериодного выпрямителя.

Примеp 4.

Для составления схемы трехфазного однополупериодного выпрямителя на трех диодах заданы диоды Д243. Выпрямитель должен питать потребитель с напряжением U_н= 150 В. Определить допустимую мощность потребителя и пояснить порядок составления схемы выпрямителя.

Решение.

1. Выписываем из таблицы 1 «Справочные данные диодов» параметры диода Д243:

I_доп = 5 А; U_обр = 200 В.

2. Определяем допустимую мощность потребителя. Для трехфазного выпрямителя ток через каждый диод составляет третью часть от тока нагрузки (I_д=I_н/3), следовательно, в данном случае ток нагрузки может достигать величины: I_н=3•I_д, а при подстановке I_д= I_доп = 5А получим:

I_н=3• I_доп = 3•5=15 А.

Отсюда следует, что допустимая мощность потребителя:

P_н = I_н•U_н=150•15= 2250 Вт

3. Определяем напряжение, действующее на диод в непроводящий период:

U_д =2,1•U_н =2,1•150=315 В.

4. Составляем схему выпрямителя. Проверяем диод по условию:

U_обр≥U_д

В данном случае это условие не выполняется, так как 200В <315B.Что бы это условие выполнялось, необходимо в каждом плече выпрямителя (в каждой фазе) соединить последовательно два диода, тогда:

U_обр∑=m•U_обр = 2•200 = 400В; 400>315 В.

(где U_обр∑ - суммарное допустимое обратное напряжение включаемых последовательно диодов,

m -число последовательно включаемых диодов). Полная схема выпрямителя приведена на рис. 4.

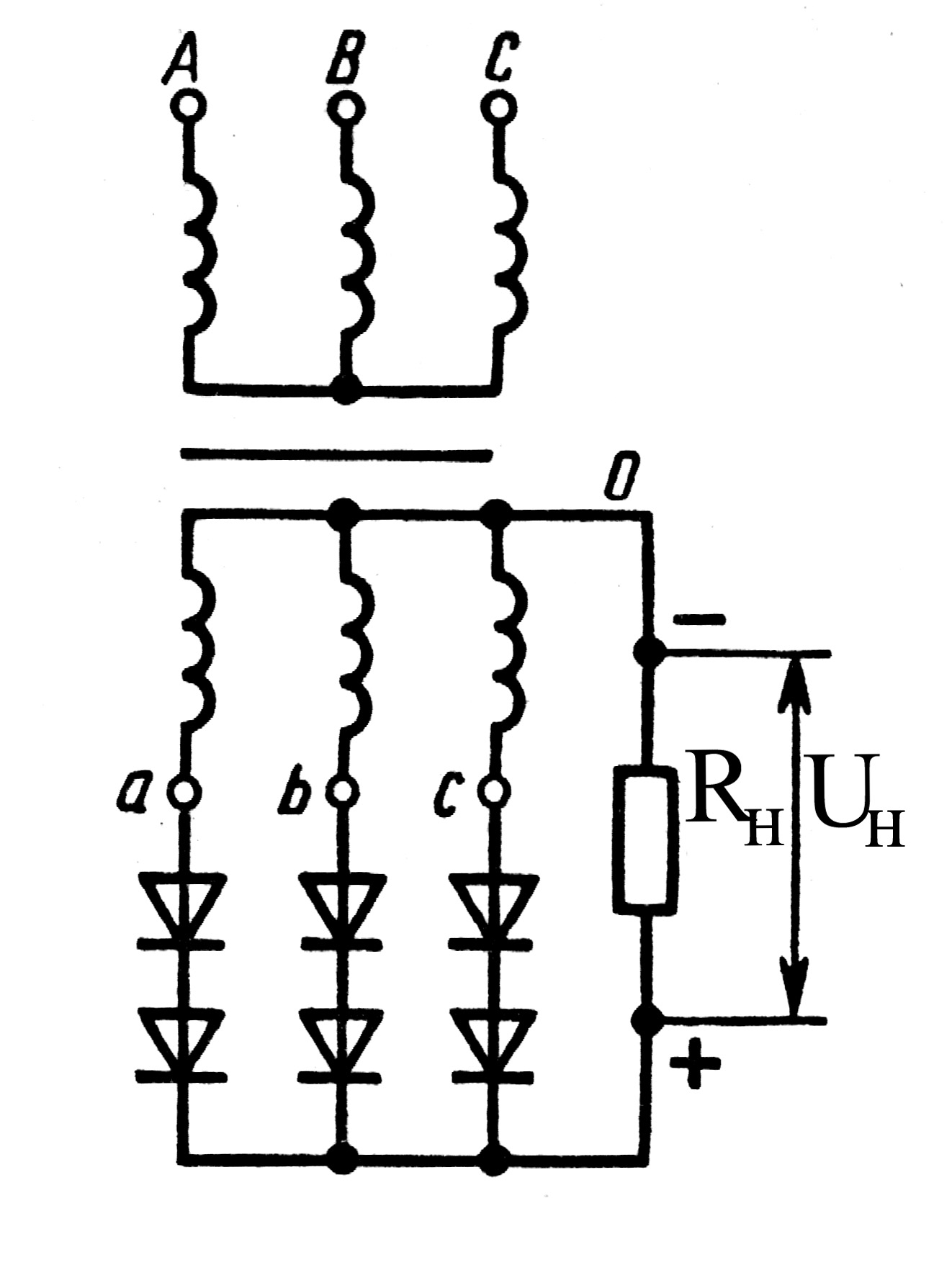

Рис. 4. Схема трехфазного однополупериодного выпрямителя.
