1. Проверьте, не повреждена ли изоляция кабелей тестовых щупов и не разорван ли кабель щупа. Если Вы обнаружите малейшее повреждение тестового щупа, замените его другим.

4. Выберите нужную функцию и диапазон измерения.

4. Убедитесь, что красный тестовый щуп вставлен в разъем, соответствующий выбранному Вами диапазону измерения.

4. Когда Вы изменяете измеряемый диапазон, хотя бы один тестовый щуп должен быть отсоединен от электрической цепи.

5. Чтобы избежать электрошока или повреждения прибора, не измеряйте напряжение более 500В.

6. Чтобы избежать электрошока, будьте осторожны, когда измеряете напряжение постоянного тока более 60В или напряжение переменного тока, среднеквадратчное значение которого превышает 25В.

7. Выключайте мультиметр, когда заканчиваете работу с ним.

Если Вы в течение длительного времени не собираетесь использовать мультиметр, выньте батарею, иначе она может потечь и повредить мультиметр.

4. Чтобы избежать повреждений, не изменяйте внутреннюю схему мультиметра.

5. Предохраняйте мультиметр от воздействия прямых солнечных лучей, высокой температуры и высокой влажности.

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

Измерение напряжения постоянного и переменного тока (DCV и АСV).

1. Выберите нужный диапазон измерения, установив функциональный переключатель на соответствующее деление шкалы "V".

2. Вставьте черный тестовый щуп в разъем "СОМ" и красный тестовый щуп в разъем "V/Ω".

3. Приложите тестовые щупы к соответствующим точкам измеряемого устройства и посмотрите на дисплее результат измерения (полярность будет отражена на дисплее).

Примечание:

1. Если Вы заранее не знаете, в каком диапазоне может быть измеряемое Вами напряжение, установите переключатель на самое высокое значение предела измеряемого диапазона, а затем, для повышения точности измерения, переставляйте на более низкие значения, пока не получите удовлетворительный результат измерения.

2. Когда на дисплее появляется только цифра "1", это означает, что напряжение в электрической цепи превышает заданный Вами предел измеряемого диапазона. В таком случае установите функциональный переключатель на более высокое значение предела измеряемого диапазона.

3. Никогда не пытайтесь измерять напряжение более 1000В! Хотя мультиметр и способен показывать более высокое напряжение, это может повредить внутреннюю схему.

Измерение силы постоянного и переменного тока (DCА и АСА).

1. Вставьте черный тестовый щуп в разъем "СОМ" и красный тестовый щуп в разъем "А", при этом сила тока не должна превышать 0,5А.

2. Выберите нужный диапазон измерения, установив функциональный переключатель на соответствующее деление шкалы "А".

3. Приложите тестовые щупы к соответствующим течкам измеряемого устройства и посмотрите на дисплее результат измерения (полярность будет отражена на дисплее).

Примечание:

a) Если Вы заранее не знаете, в каком диапазоне может быть измеряемая Вами сила тока, установите переключатель на самое высокое значение предела измеряемого диапазона, а затем, для повышения точности измерения, переставляйте на более низкие значения, пока не получите удовлетворительный результат измерения.

2. Когда на дисплее появляется только цифра"1", это означает, что сила тока в электрической цепи превышает заданный Вами предел измеряемого диапазона. В таком случае установите функциональный переключатель на более высокое значение предела измеряемого диапазона.

3. Чрезмерный ток расплавит предохранитель, в таком случае его нужно заменить. Предохранитель рассчитан на 0,5А.

4. Плавкий предохранитель не срабатывает в диапазоне до 20А. Максимальное время измерения тока величиной 10А или 20А должно быть менее 15 секунд.

Измерение сопротивления

1. Вставьте черный тестовый щуп в разъем "СОМ" и красный тестовый щуп в разъем "V/Ω".

2. Выберите нужный диапазон измерения, установив функциональный переключатель на соответствующее деление шкалы "Ω".

3. Приложите тестовые щупы к разным концам измеряемого проводника и посмотрите на дисплее результат измерения.

Примечание:

1. Красный тестовый щуп является положительным.

2. Когда вход не подсоединен, то есть цепь разомкнута, на дисплее появится цифра "1".

3. Если значение измеряемого сопротивления превышает максимальное значение в избранном Вами диапазоне измерения, на дисплее появится цифра "1". В таком случае установите функциональный переключатель на диапазон более высоких значений.

d) При измерении сопротивления в диапазоне до 200Мом от значения результата измерения, показанного на дисплее, нужно вычитать 1МОм.

Измерение емкости конденсатора

1. Установите функциональный переключатель на "Сх". Перед подключением конденсатора дисплей должен автоматически обнулить значения.

2. Подсоедините конденсатор к входному разъему "Сх" (без тестовых щупов) и посмотрите на дисплее результат измерения.

Примечание: Перед измерением тестируемый конденсатор должен быть разряжен. Никогда не подавайте напряжение на вход мультиметра, это может привести к серьезным повреждениям.

Измерение частоты

1. Выберите нужный диапазон измерения, установив функциональный переключатель на соответствующее деление шкалы "Hz".

2. Приложите тестовые щупы к соответствующим точкам измеряемого устройства и посмотрите на дисплее результат измерения.

Примечание: Не подавайте на вход больше чем 250В среднеквадратичного значения переменного тока. Можно измерять напряжение свыше 100В среднеквадратичного значения переменного тока, однако спецификациями это не предусмотрено.

Измерение температуры

1. Установите функциональный переключатель на "TEMP".

1. Определите полярность термоэлектрического датчика, вставьте его штекер, учитывая полярность, в разъем для измерения температуры.

2. Чувствительный (рабочий) элемент термоэлектрического датчика приложите к поверхности тестируемого объекта или введите внутрь тестируемого объекта.

3. На дисплее будет показано значение температуры в градусах Цельсия (°С).

Примечание:

1. При разомкнутой цепи мультиметра на дисплее показывается температура окружающей среды.

2. Предельная температура, измеряемая мультиметром, составляет 250°С (482 °F). Температура в 300°С (572°F) допустима лишь на короткий период.

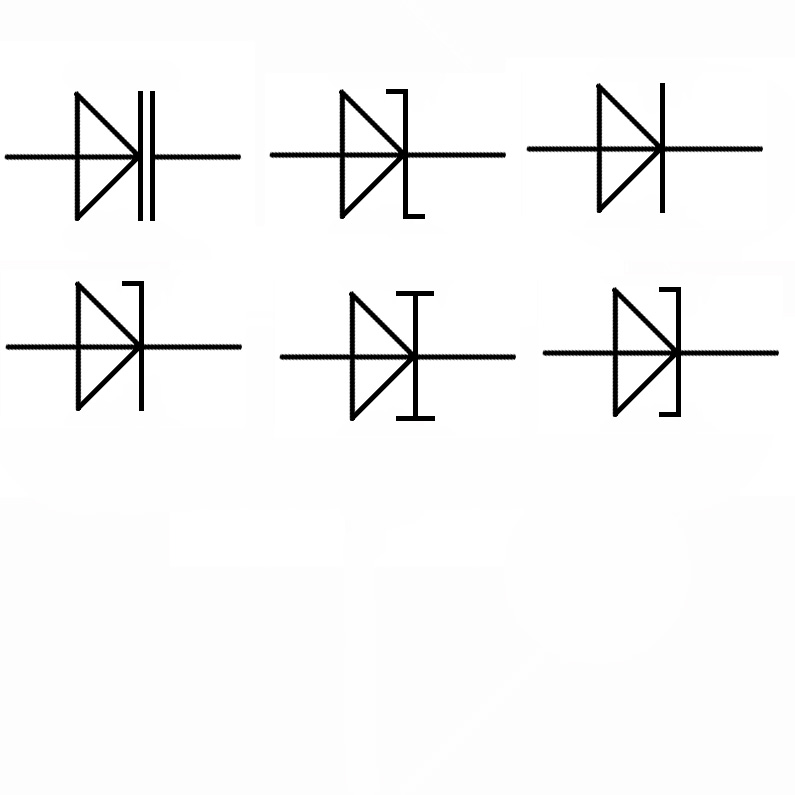

Тестирование диода и прозвон диодного моста.

1. У становите функциональный переключатель в положение: ♫

2. Вставьте черный тестовый щуп в разъем "СОМ" и красный тестовый щуп в разъем "V/Ω".

3. Если сопротивление меньше, чем 30 Ом ± 10 Ом, раздастся звонок.

4. Приложите тестовые щупы к разным концам измеряемого проводника и посмотрите на дисплее результат измерения.

Примечание:

1. Когда вход не подсоединен, то есть цепь разомкнута, на дисплее появится цифра "1".

2. Условия тестирования: сила прямого тока через диод приблизительно равна 1мА; напряжение обратного тока через диод приблизительно равно 2,8В.

3. На дисплее будет показано напряжение прямого тока через диод. Если напряжение тока через диод является обратным, на дисплее будет цифра "1".

Измерение транзистора (hFE)

1. Установите функциональный переключатель в положение "hFE".

2. Предварительно определив тип транзистора ("NPN" или "PNP"), вставьте выводы транзистора в соответствующий эмиттер-база-коллекторный разъем.

3. На дисплее будет показано примерное значение коэффициента передачи тока между эмиттером и базой.

Примечание:

Условия тестирования: сила тока по базе - 10 мкА; разница потенциалов между коллектором и эмиттером - 2,8 В.

ЗАМЕНА БАТАРЕИ И ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ

1. Производить замену батареи и плавкого предохранителя следует только тогда, когда тестовые щупы не включены в какую-либо электрическую цепь.

2. Отвинтите шурупы и снимите заднюю часть корпуса.

3. В мультиметре используется одна 9-вольтовая батарея типа: 6F22. Для ее замены, снимите крышку отсека батареи, отщелкнув фиксаторы, вытащите старую батарею и вставьте новую. Поставьте на место крышку отсека батареи и защелкните фиксаторы.
