Задание для отчета:

Отчет по лабораторной работе должен содержать:

7. Наименование работы.

8. Цель работы.

9. Ф.И.О. лица выполнившего работу.

10. Требуемые таблицы, рисунки, схемы.

11. Выводы по работе.

Контрольные вопросы и задания:

1. Какие усилительные элементы могут быть использованы для построения усилителя?

2. Назовите основные характеристики и параметры усилителя.

3. Как можно классифицировать усилители по диапазону усиливаемых частот?

4. Как можно классифицировать усилители по числу каскадов?

Лабораторная работа № 10

Тема: Электронные генераторы.

Наименование работы: Автоколебательный мультивибратор, RC-генератор.

Цель работы:

4. Закрепить теоретические знания по генераторам.

5. Пронаблюдать работу генераторов.

Норма времени: 2 часа.

Оснащение рабочего места (используемые приборы и оборудование):

Приборы и оборудование	Тип	Кол-во	Пределы измерения	Примечание
Стенд лабораторный	БИС	1		источник питания для блока питания БП-30
Блок питания	БП-30	1		источник питания для усилителя
Головной телефон	ТА-56м.			Индикатор работы генератора
Мультиметр	М890F	1		Измерение частоты колебаний
Монтажная панель со схемой электронного генератора		2	-	Схемы RC-генератора и автоколебательного мультивибратора - объекты исследования
*- приборы могут быть заменены аналогичными

Порядок выполнения работы:

1. Повторите по учебнику и конспекту устройство, принцип действия, электронных генераторов.

2. Исследование мультивибратора:

   • Рассчитайте частоту колебаний вырабатываемых мультивибратором, по заданным преподавателем величинам частотно-задающих элементов. (Производимые вычисления запишите в отчет).

   • Для контроля вырабатываемых мультивибратором колебаний подключите к схеме мультивибратора головной телефон. Для измерения частоты колебаний вырабатываемых мультивибратором подключите к схеме мультивибратора частотомер. Подключите мультивибратор к источнику питания. (Все указанные выше подключения производите с учетом схемы Э3 приведенной на рис.1).

   • Убедившись с помощью головного телефона в том что мультивибратор работает, определите по показаниям частотомера частоту колебаний вырабатываемых мультивибратором.

   • Результаты расчета и измерения частоты запишите в таблицу результатов, которая приведена в п/п 4.

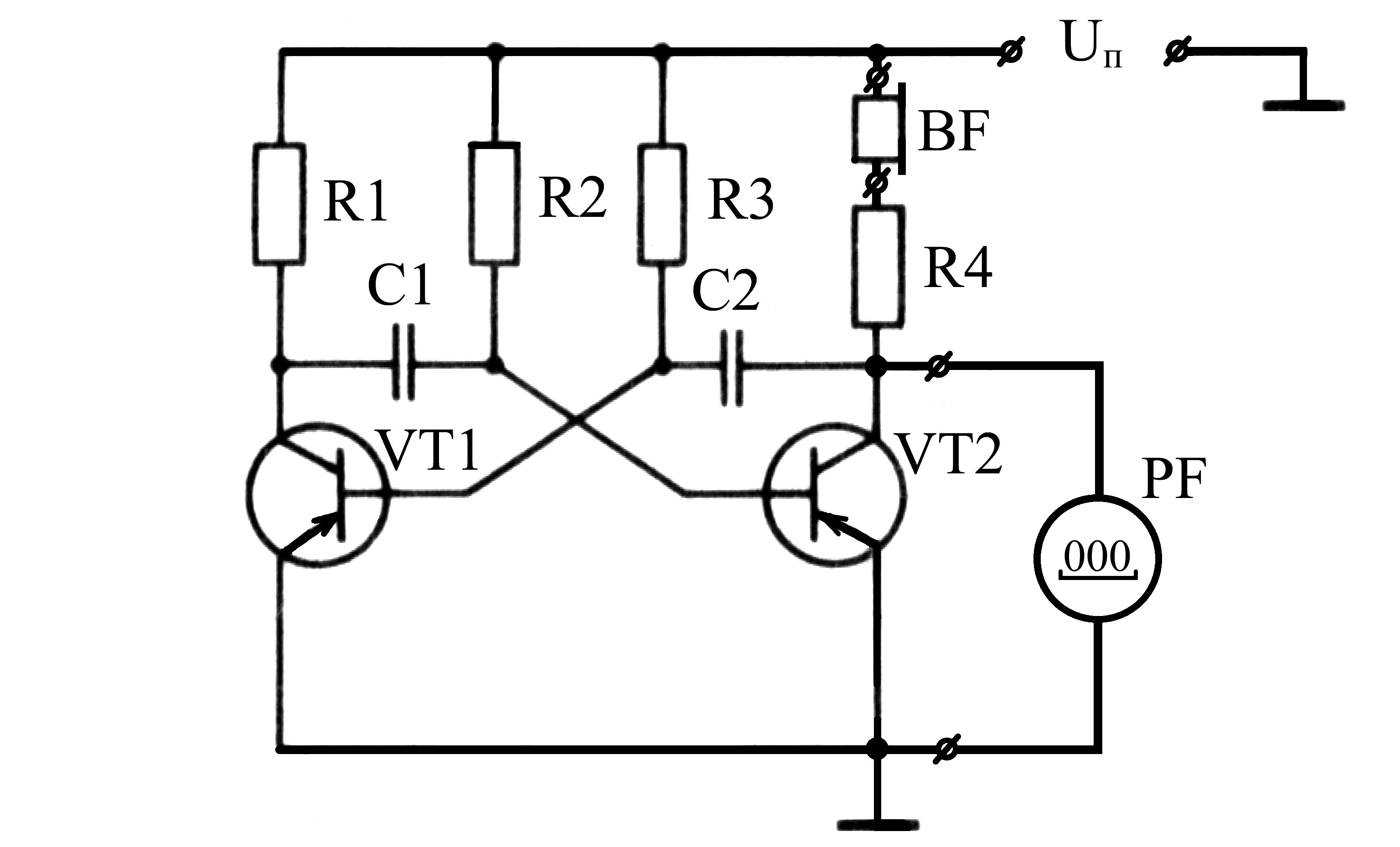

Рис. 1 Принципиальная электрическая схема мультивибратора

3. Исследование RC-генератора:

   • Рассчитайте частоту колебаний вырабатываемых RC-генератором, по заданным преподавателем величинам частотно-задающих элементов. (Производимые вычисления запишите в отчет).

   • Для контроля вырабатываемых RC-генератором колебаний подключите к схеме мультивибратора головной телефон. Для измерения частоты колебаний вырабатываемых RC-генератором подключите к схеме мультивибратора частотомер. Подключите RC-генератор к источнику питания. (Все указанные выше подключения производите с учетом схемы Э3 приведенной на рис.2).

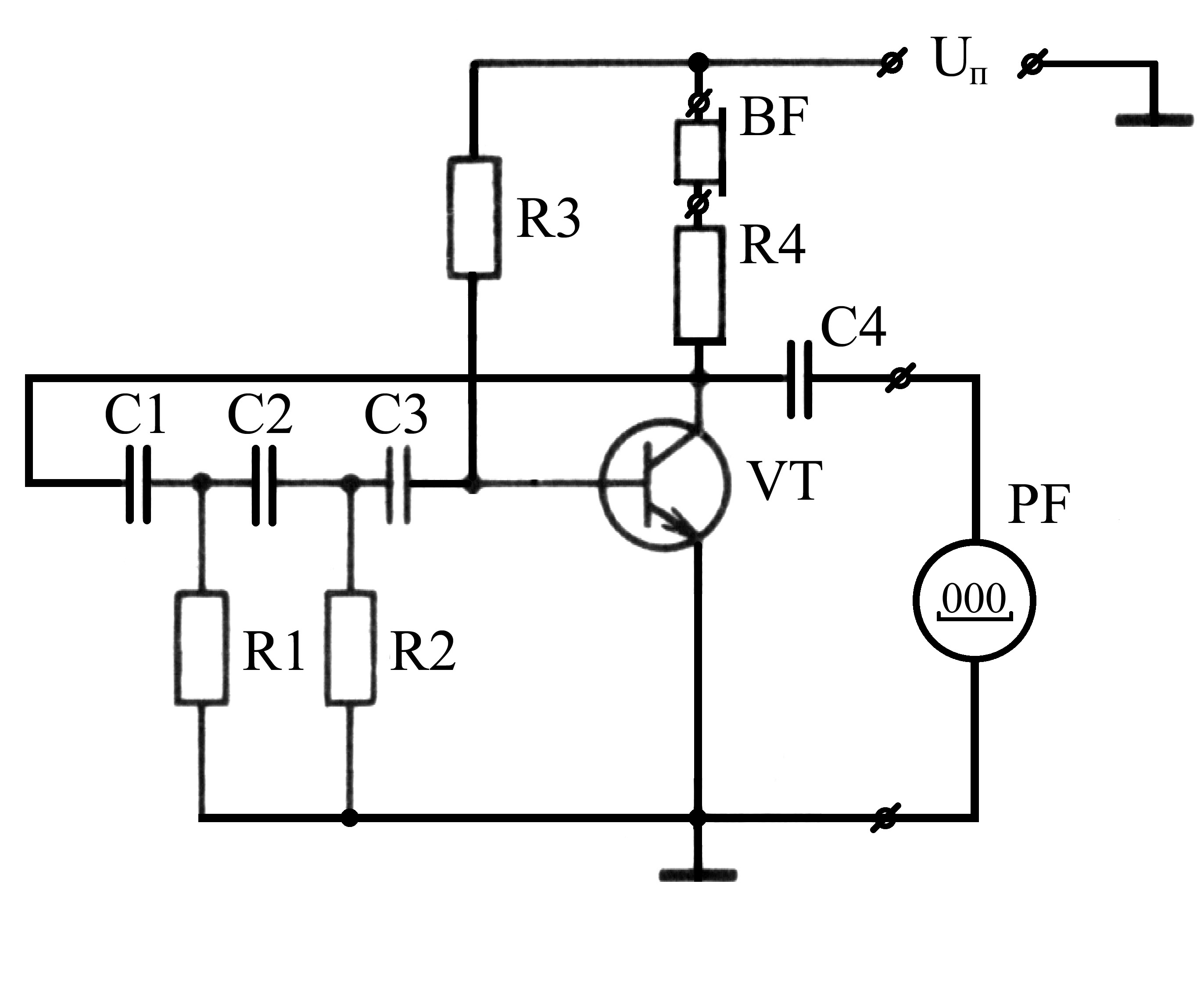

Рис. 2. Принципиальная электрическая схема RC-генератора.

• Убедившись с помощью головного телефона в том что RC-генератор работает, определите по показаниям частотомера частоту колебаний вырабатываемых RC-генератором.

• Результаты расчета и измерения частоты запишите в таблицу результатов, которая приведена в п/п 4.
