6.1 Расчет центробежных циклонов.

Циклоны применяют как самостоятельные аппараты, так и в сочетании с другими аппаратами. Различают одиночные, групповые и батарейные циклоны. В практическом применении наиболее распространены цилиндрические (ЦН-11, ЦН-15, ЦН-15У, ЦН-24) и конические (СК-ЦН-34, СК-ЦН-34М и СДК-ЦН-33) циклоны НИИОГАЗа. Внутренние диаметры типовых циклонов Д, мм: 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2400, 3000.

Для всех циклонов бункеры имеют цилиндрическую форму диаметром Дб, равным 1,5Д для цилиндрических и (1,1-1,2)Д для конических циклонов. Высота цилиндрической части бункера составляет 0,8Д, днище бункера выполняется с углом 60° между стенками, выходное отверстие бункера имеет диаметр 250 или 500 мм.

Избыточное давление газов, поступающих в циклоны не должно превышать 2500 Па. Температура газов во избежание конденсации паров жидкости должна быть выше на 30-50° С температуры точки росы и не выше 400° из условия прочности конструкции.

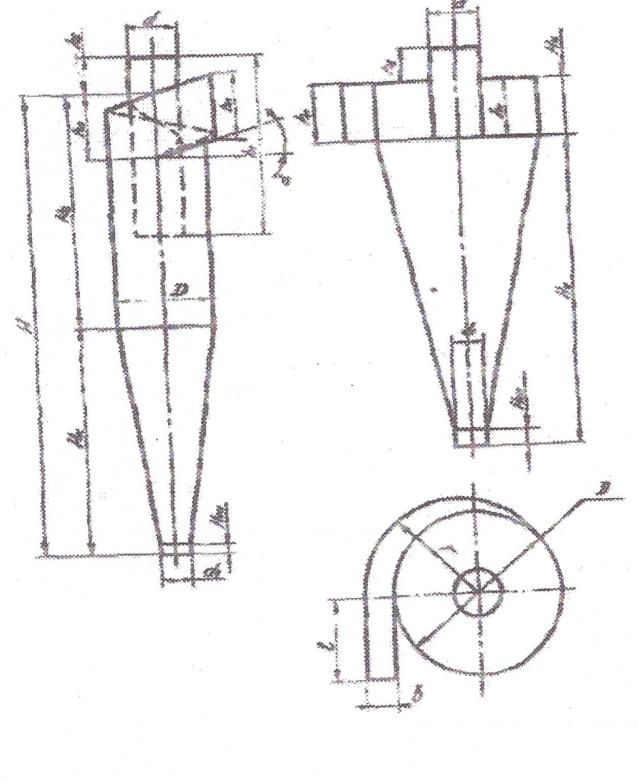

Рис.1.Цилиндрический циклон.

d= 0.59; =0.3-0.4; b=0.2; =0.26; l=0.6; =0.8; =0.1; a=0.66; =1.74; =2.26; =2; =0.3; H=4.56.

Для ориентировочного выбора диаметра одиночного циклона и числа циклонов в группе в зависимости от количества газа. Последующим расчетом проверяют и уточняют табличные значения.

Задавшись типом циклонов ЦН-15, определяем оптимальную скорость газа в сечении циклона диаметром Д и вычисляем необходимую площадь сечения циклонов, :

где Wопт=3,5м/с определяется по характеристикам предварительно выбранного циклона ЦН-15.

Далее определяем диаметр циклона Д, м, задавшись количеством циклонов N=2:

Диаметр циклона округляем до ближайшего типового значения внутреннего диаметра циклона, т.о.Д=0,8м. По выбранному диаметру циклона находим действительную скорость ω движения газа в циклоне, м/с:

Соблюдено необходимое условие: действительная скорость не должна отличаться от оптимальной более чем на 15%.

Гидравлическое сопротивление циклона рассчитывают по формуле:

где -коэффициент гидравлического сопротивления циклона,

ρсм-плотность газа при рабочих условиях.

где -коэффициент гидравлического сопротивления циклона диаметром 500 мм. Индекс означает, что циклон работает в гидравлическую сеть, а «п»-на выхлоп в атмосферу; к1-поправочный коэффициент на диаметр циклона; к2-поправочный коэффициент на запыленность газа; к3-коэффициент, учитывающий дополнительные потери давления при компоновке циклонов в группу.

Для каждого типа циклонов отношение при РУ должно находиться в определенных оптимальных пределах: для циклонов типа ЦН-11 800-1400 ; типа ЦН-15 и ЦН-15У 500-1000 ; типа ЦН-24 300-600 и типов ГДК-ЦН-33, СК-ЦН-34 1200-2400 .
