СОЗДАНИЕ СЛОЖНЫХ ОБЪЕКТОВ В AUTOCAD.
1. Блоки: создание, вставка и редактирование.
2. Атрибуты блока.
3. Выполнение и чтение схем.
4. Построение таблиц.
1. Блоки: создание, вставка и редактирование.
Блок – группа примитивов, объединённых в один объект со своим именем.
Блоки представлены в рисунках в виде описаний и вхождений.
Создание описаний блоков:
1) Выполнить необходимое изображение
(в слое 0).
2) Выбрать команду Создать блок (СБЛОК):
меню или панель Рисование.

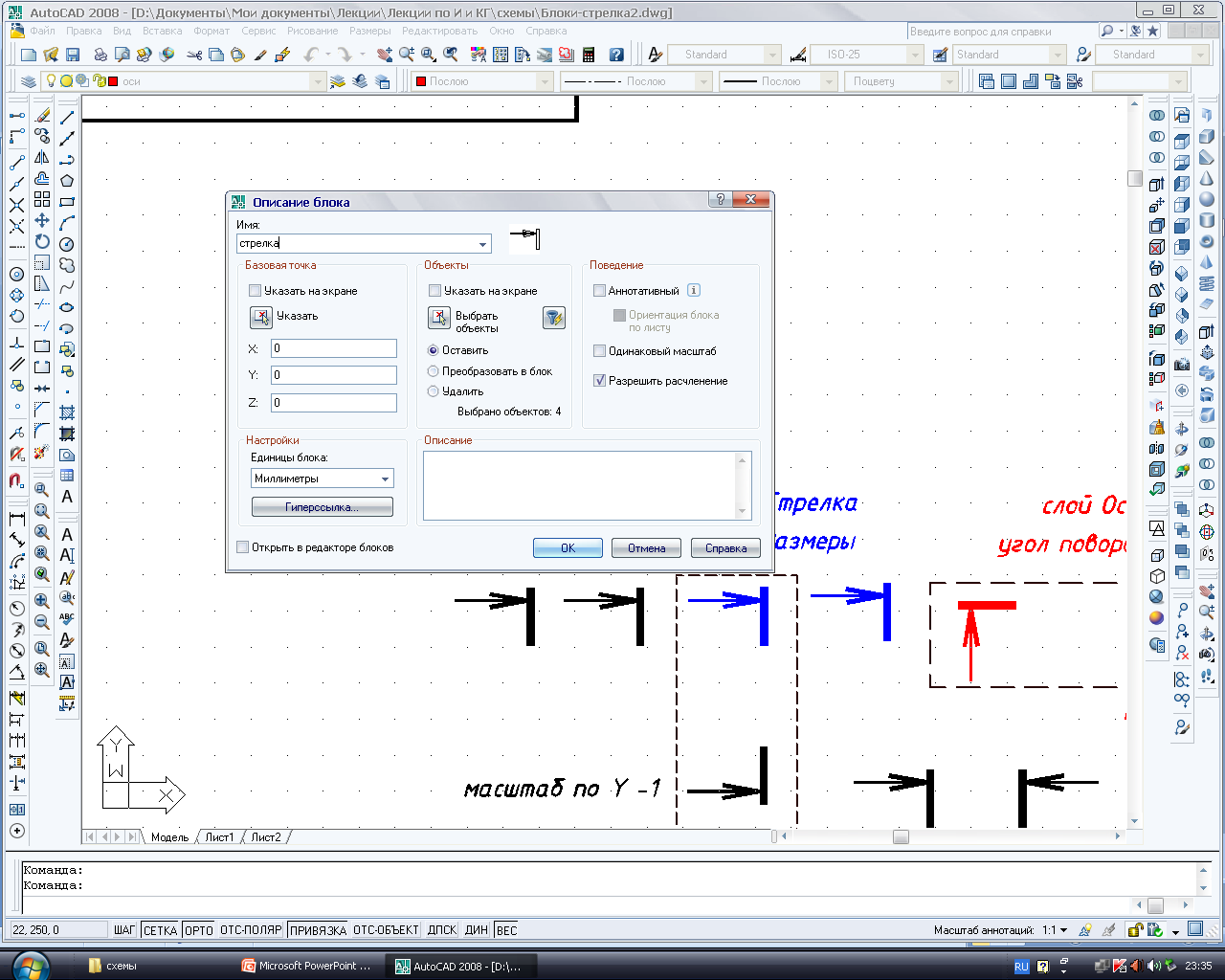

3) В ДО Описание блока ввести Имя блока.
(например, стрелка).

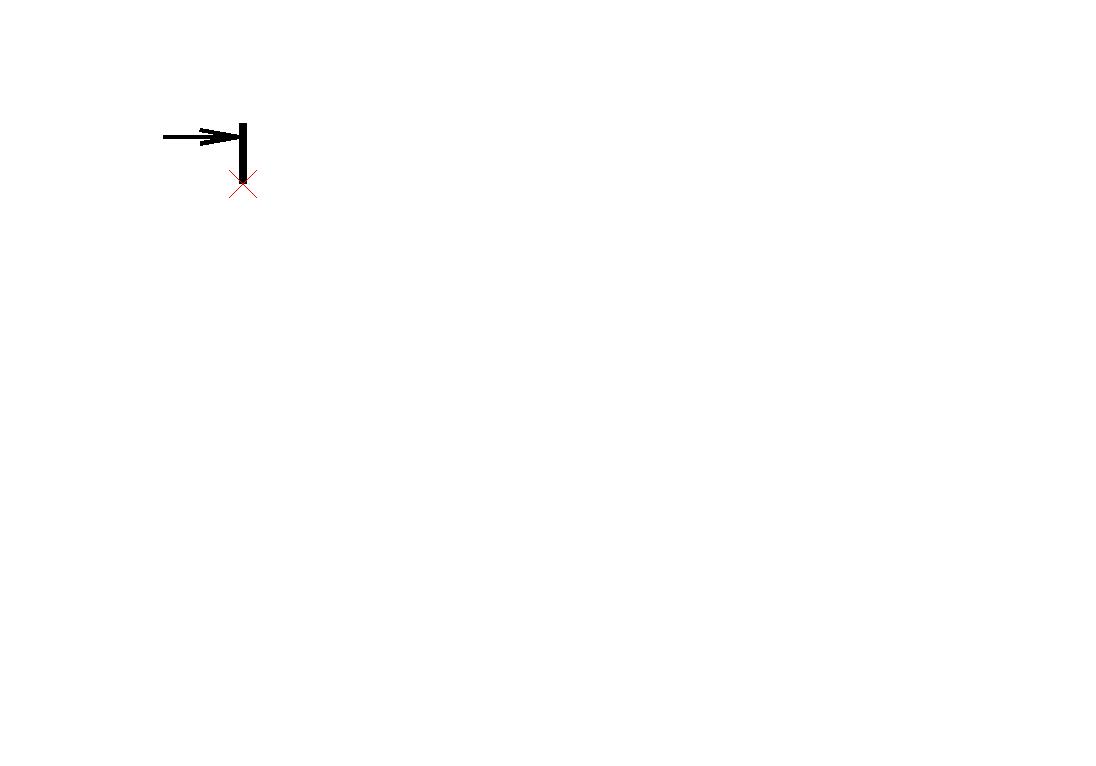

4) Установить точку вставки блока (кнопка Указать).
5) Кнопка Выбор объектов, выбрать объекты на чертеже - ENTER.
6) Установить переключатель Оставить (исходное изображение на чертеже), Удалить или Преобразовать в блок.
7) - ОК.
В окне Описание можно указать дополнительную информацию о блоке (например, блок Стрелка используется для обозначения секущей плоскости).
Вставка блока (вхождение блока):

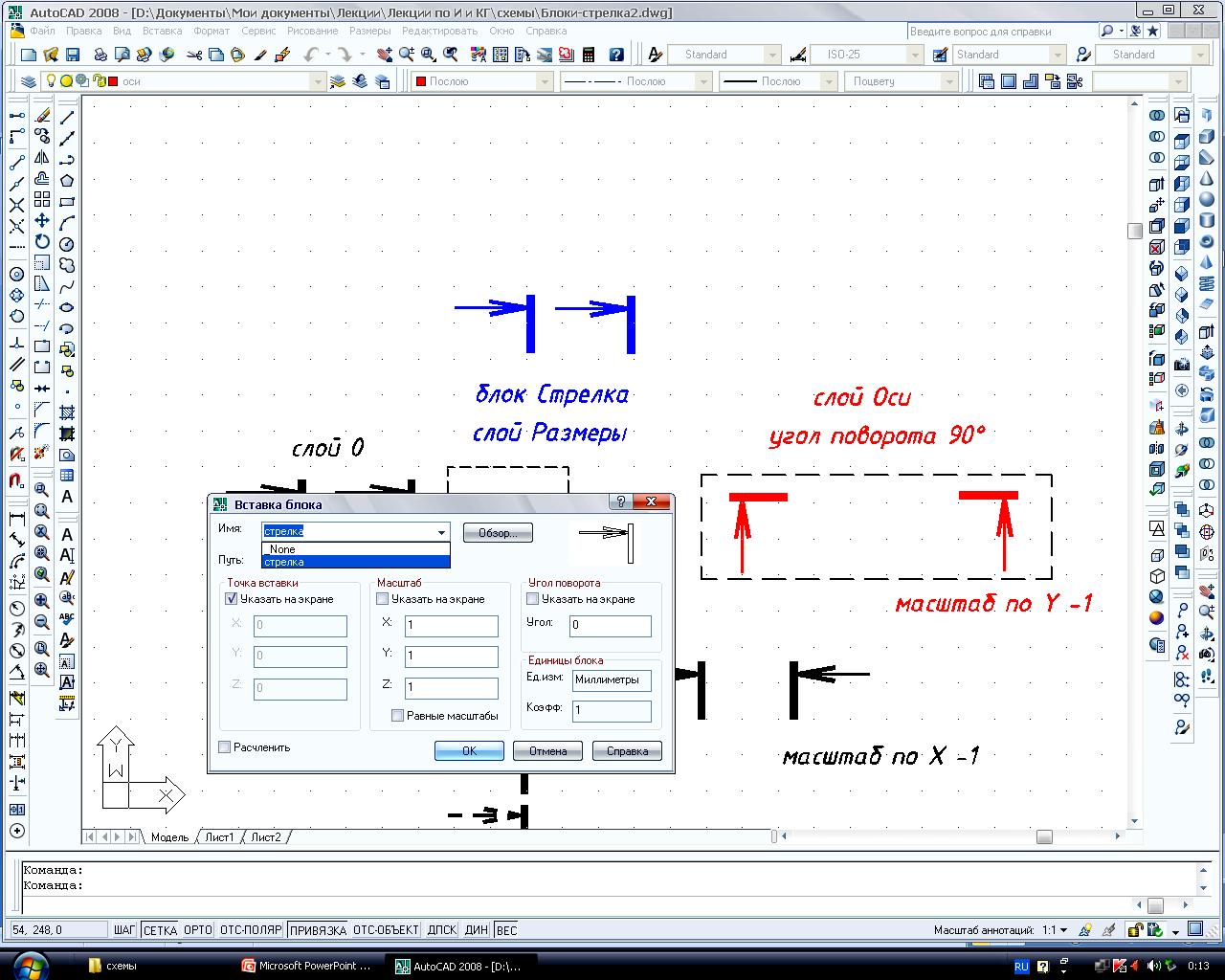

1) Команда Вставить блок вызывается из
панели Рисование — Вставить, из меню
Вставка – Блок, из КС - Вставить.
2) Имя блока выбирается из списка блоков.
3) Точка вставки блока – Указать на экране.

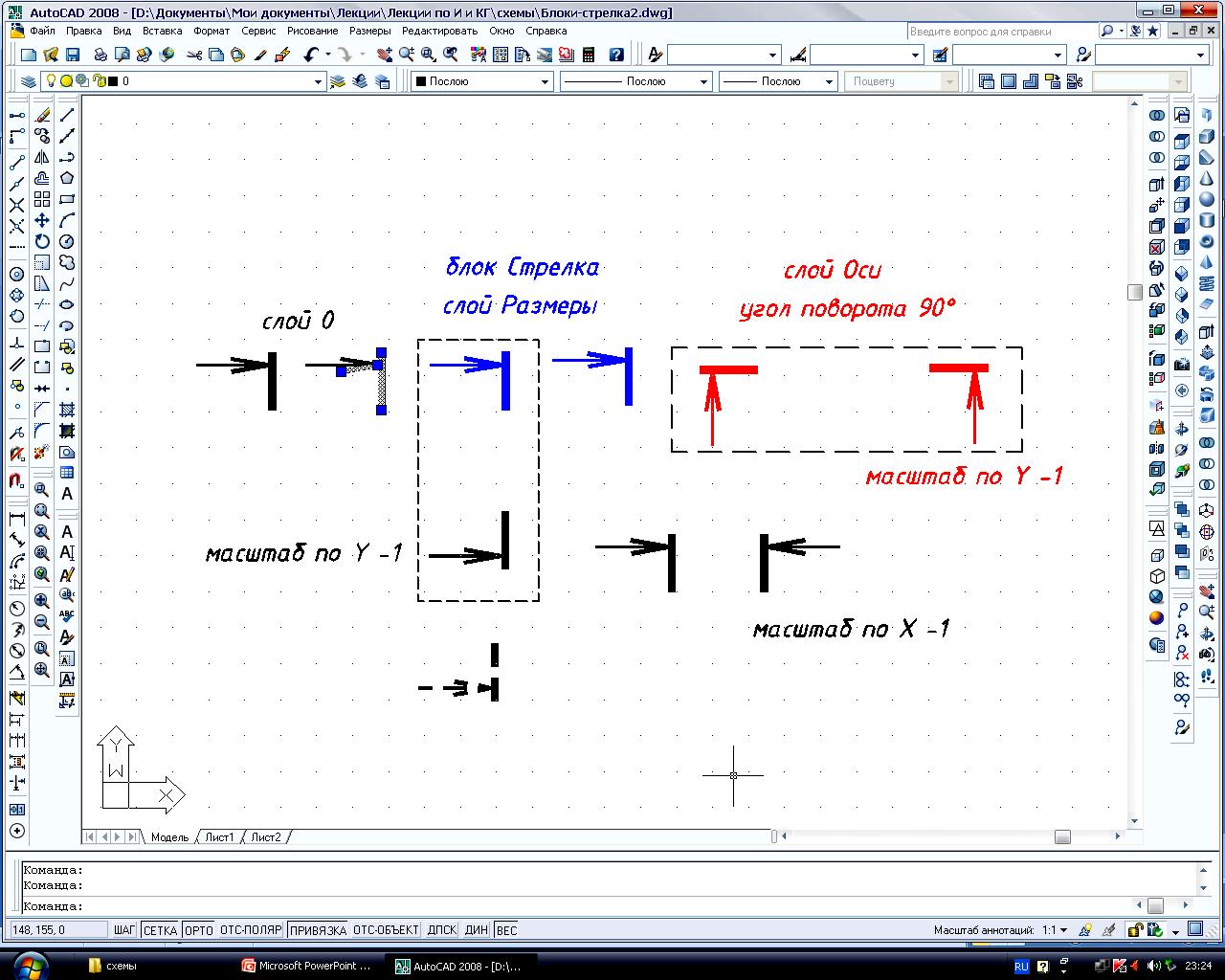

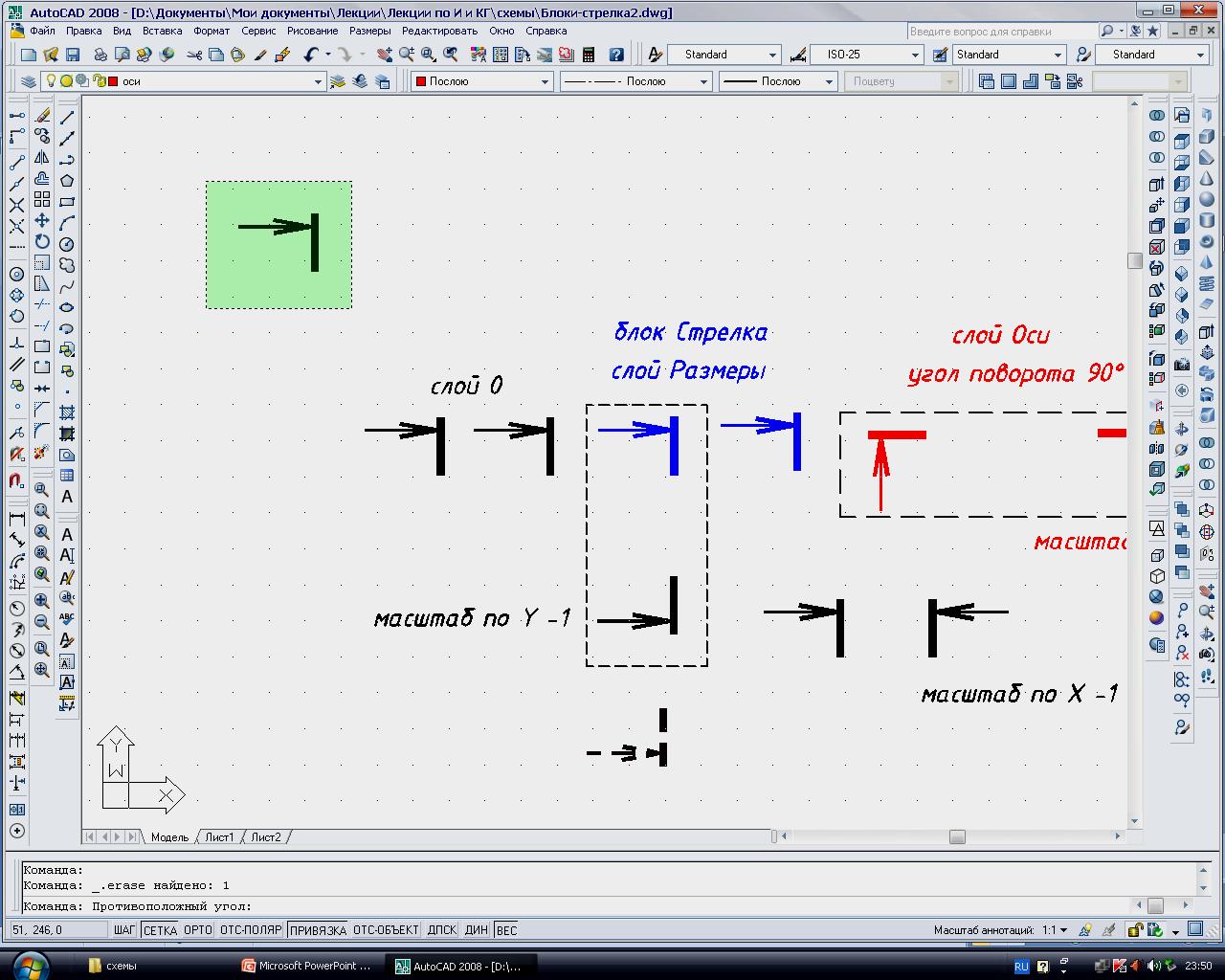

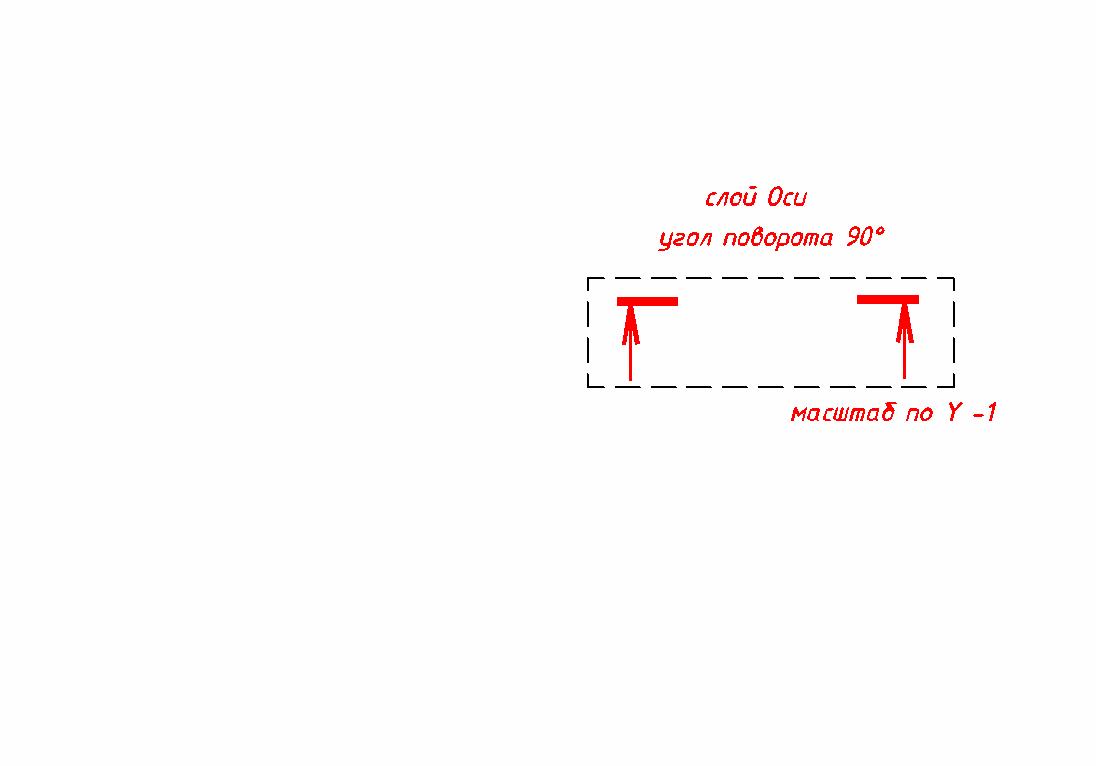

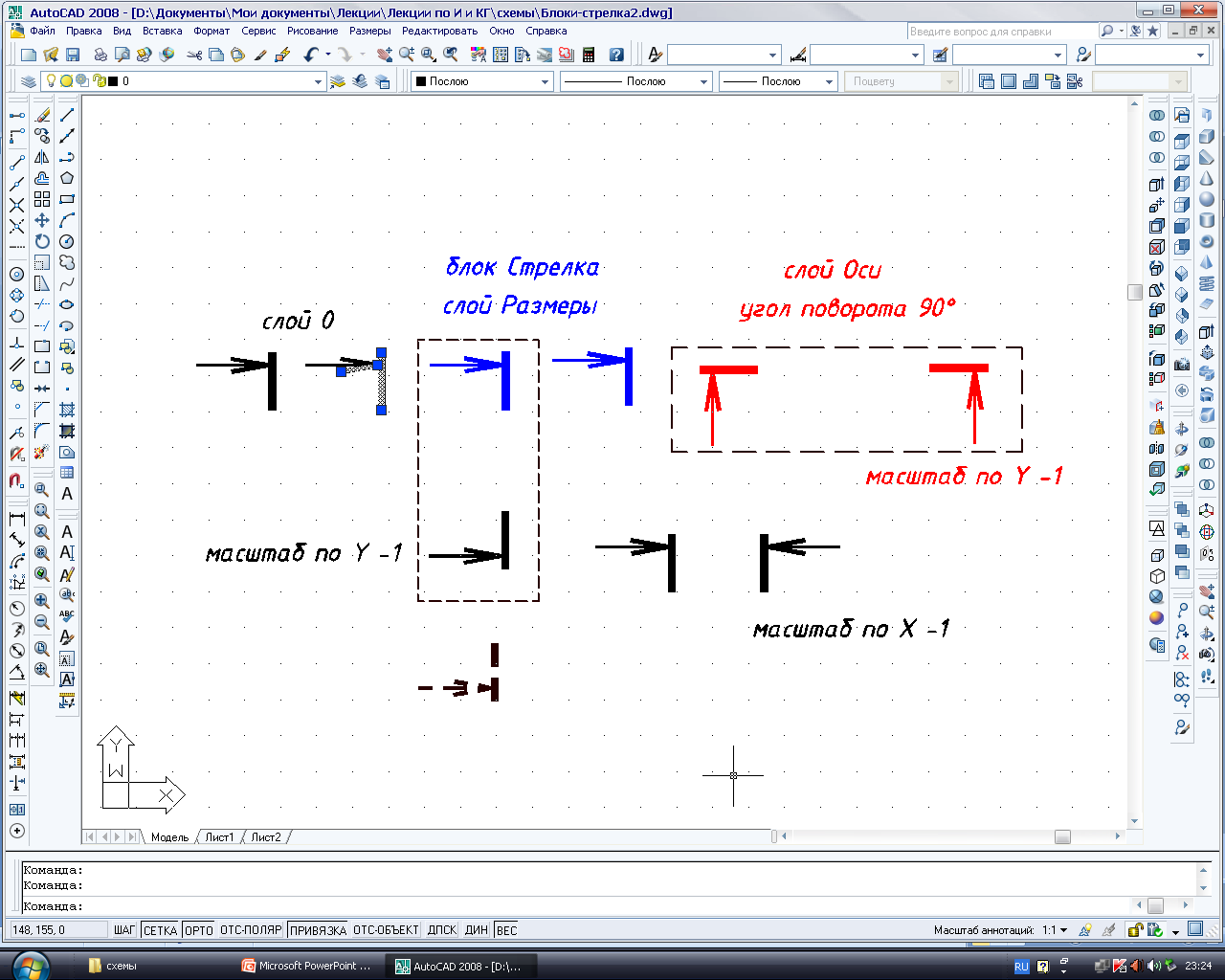

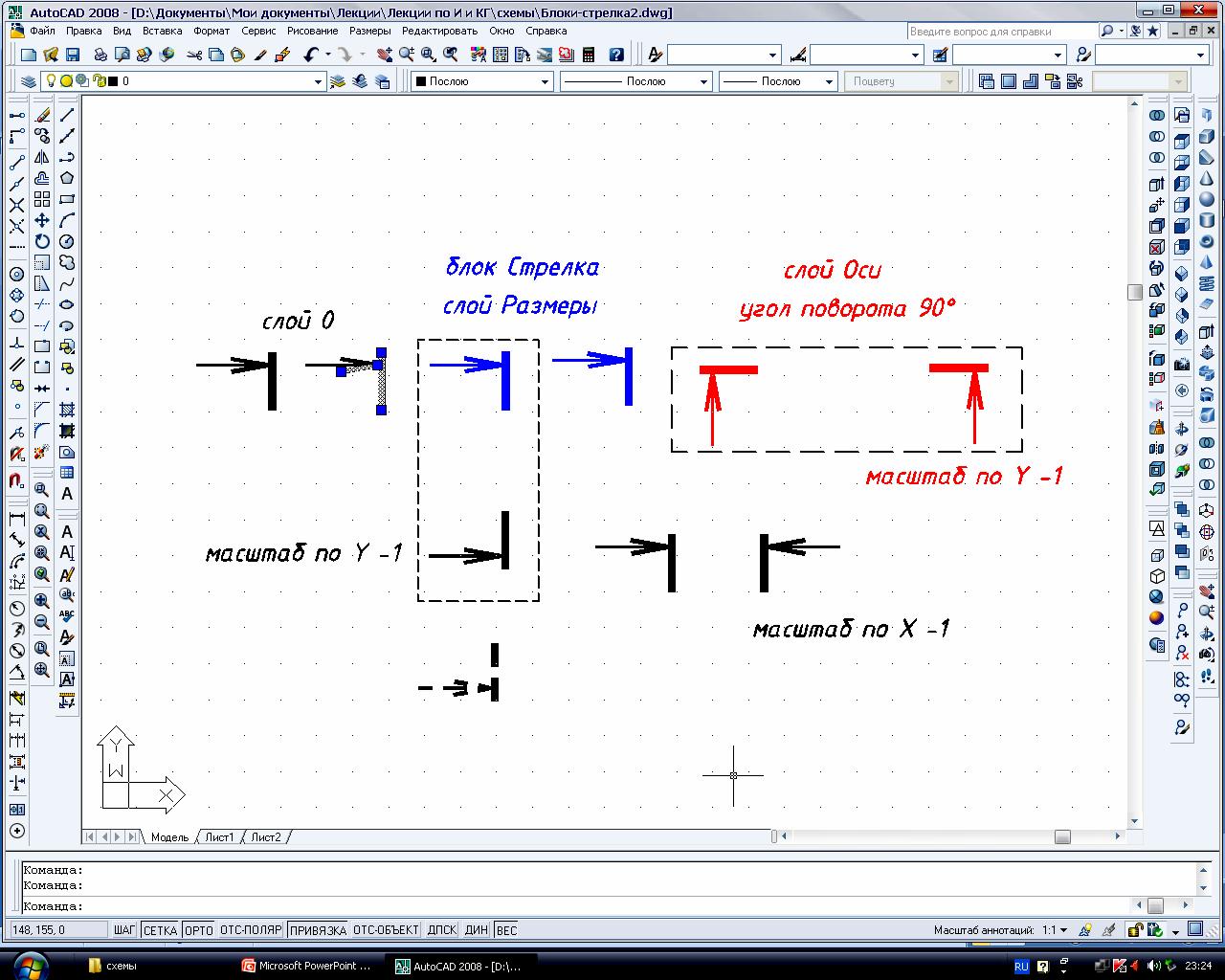

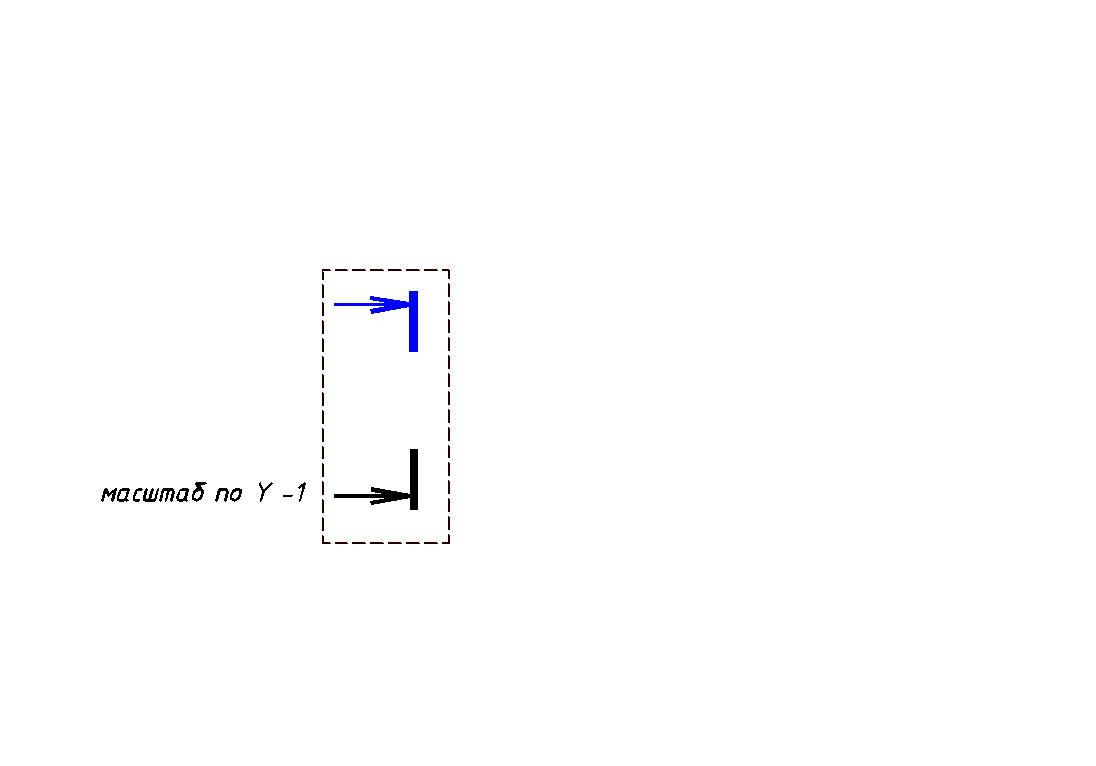

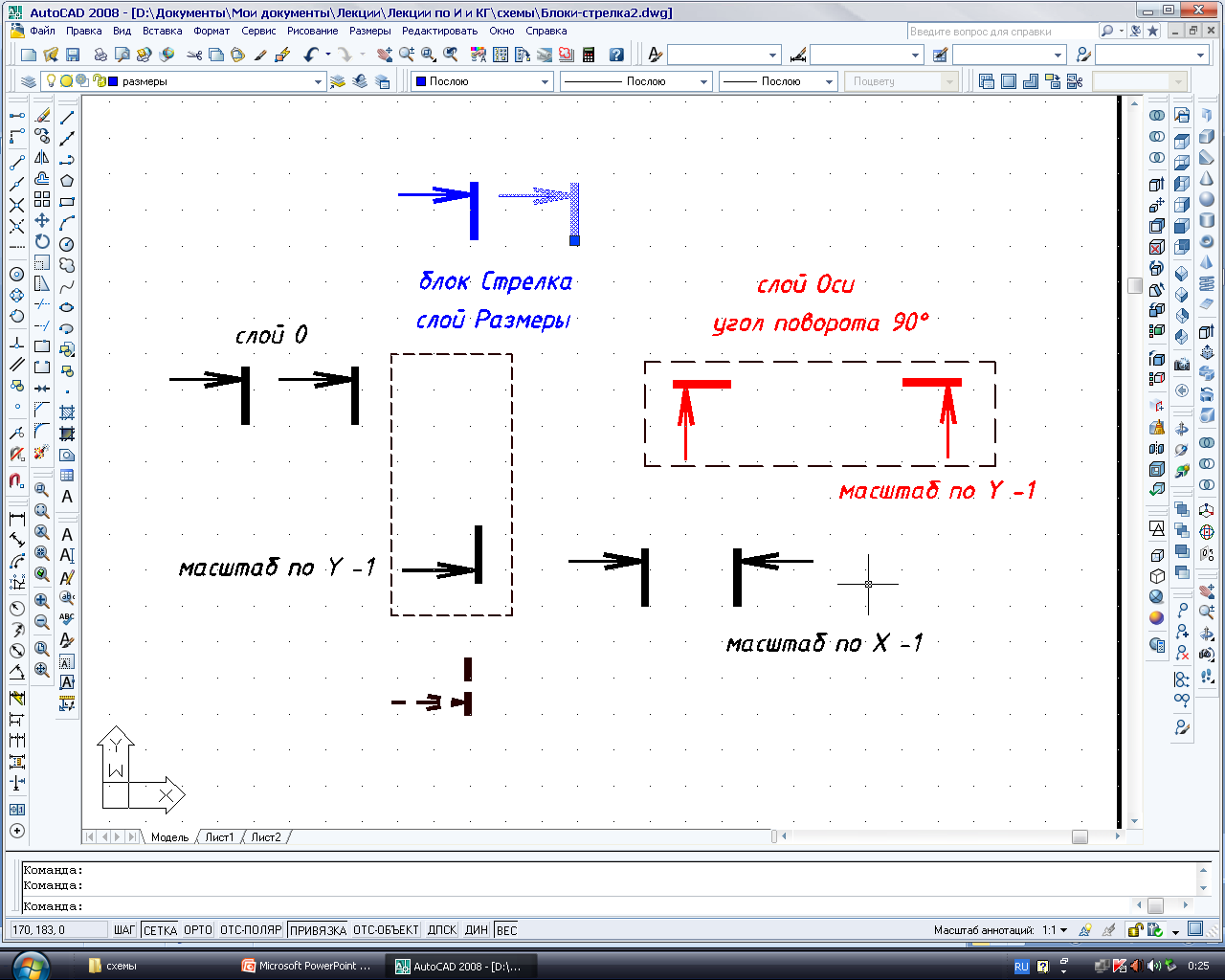

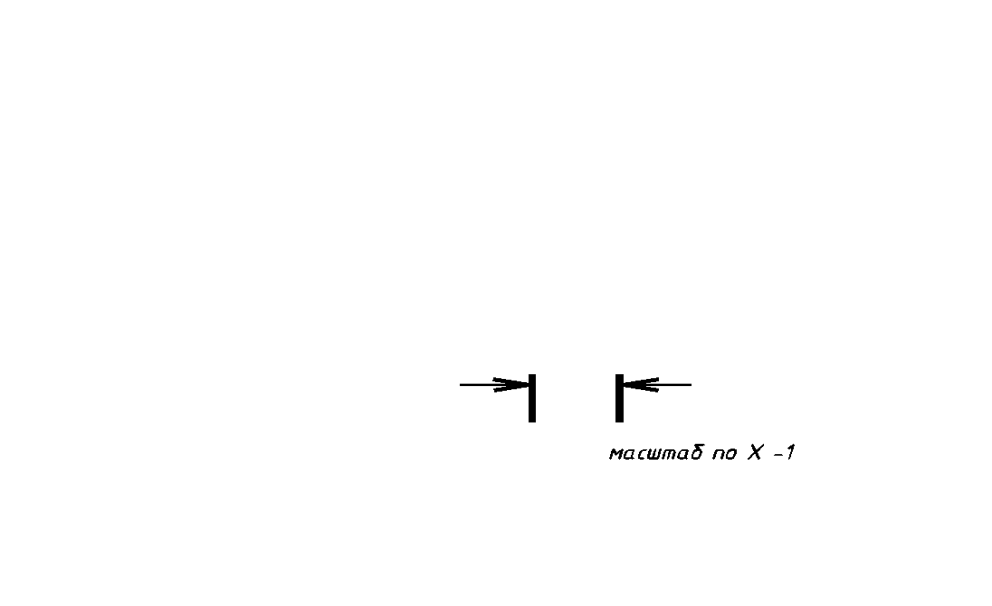

4) Масштабные коэффициенты по X и Y:
1 – масштаб изображений не меняется,
отрицательные значения - зеркальное отображение, можно растянуть - сжать по осям.
5) Угол поворота блока относительно точки вставки.
6) - ОК и зафиксировать блок щелчком мыши.
Редактирование блоков.
1) Редактирование по месту одного конкретного экземпляра блока - команда Расчленить и создать блок под новым именем.
Для изменения базовой точки при вставке блока – опция Базовая точка (Б) – указать новую точку – Enter – вставить блок.

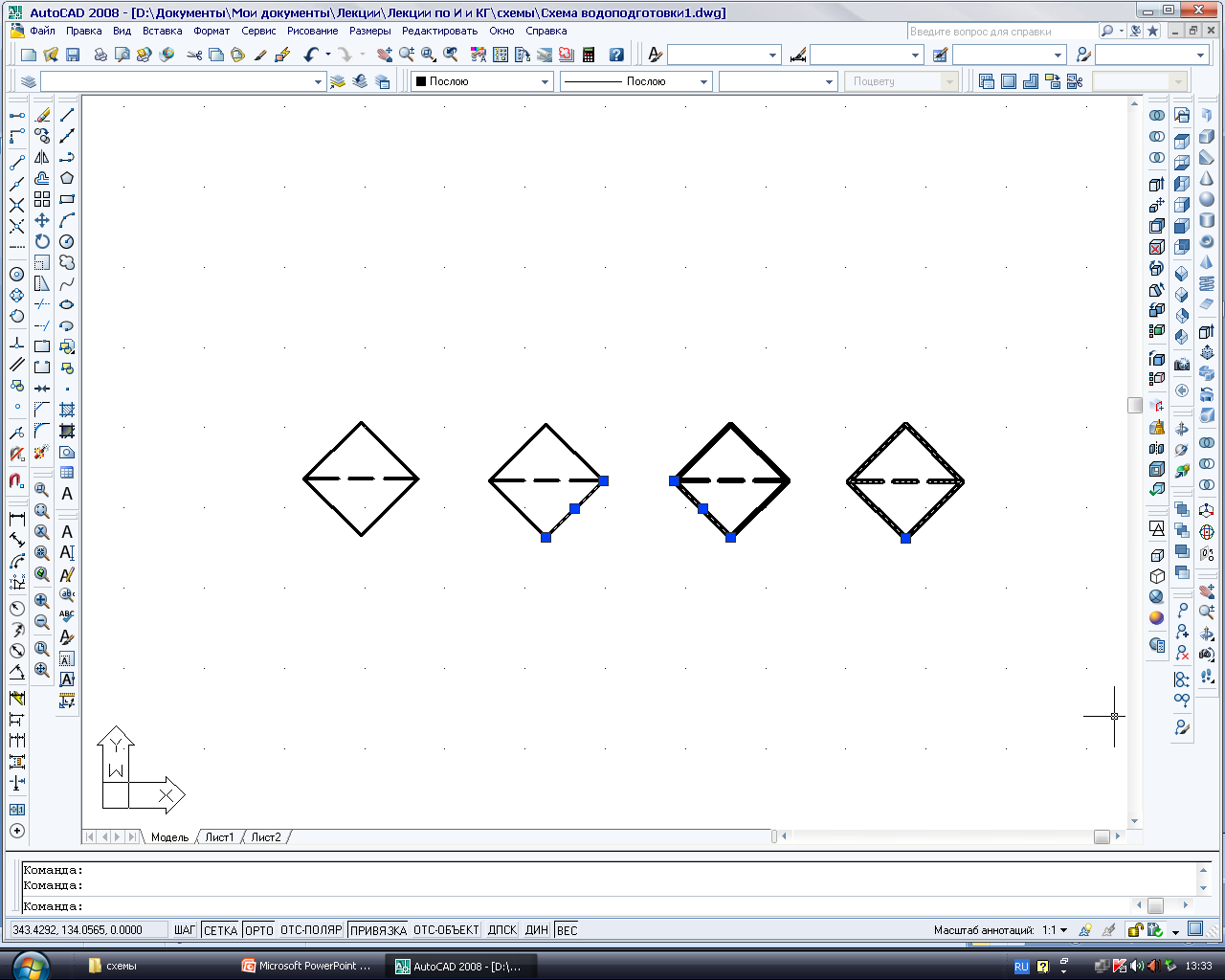

2) Изменить автоматически все экземпляры блока - Переопределить:
- расчленить блок, внести изменения;
- вызвать команду Создать блок;
- указать базовую точку;
- выбрать исправленную конфигурацию – Enter;
- ОК - оставить то же имя (переопределить) - ОК.

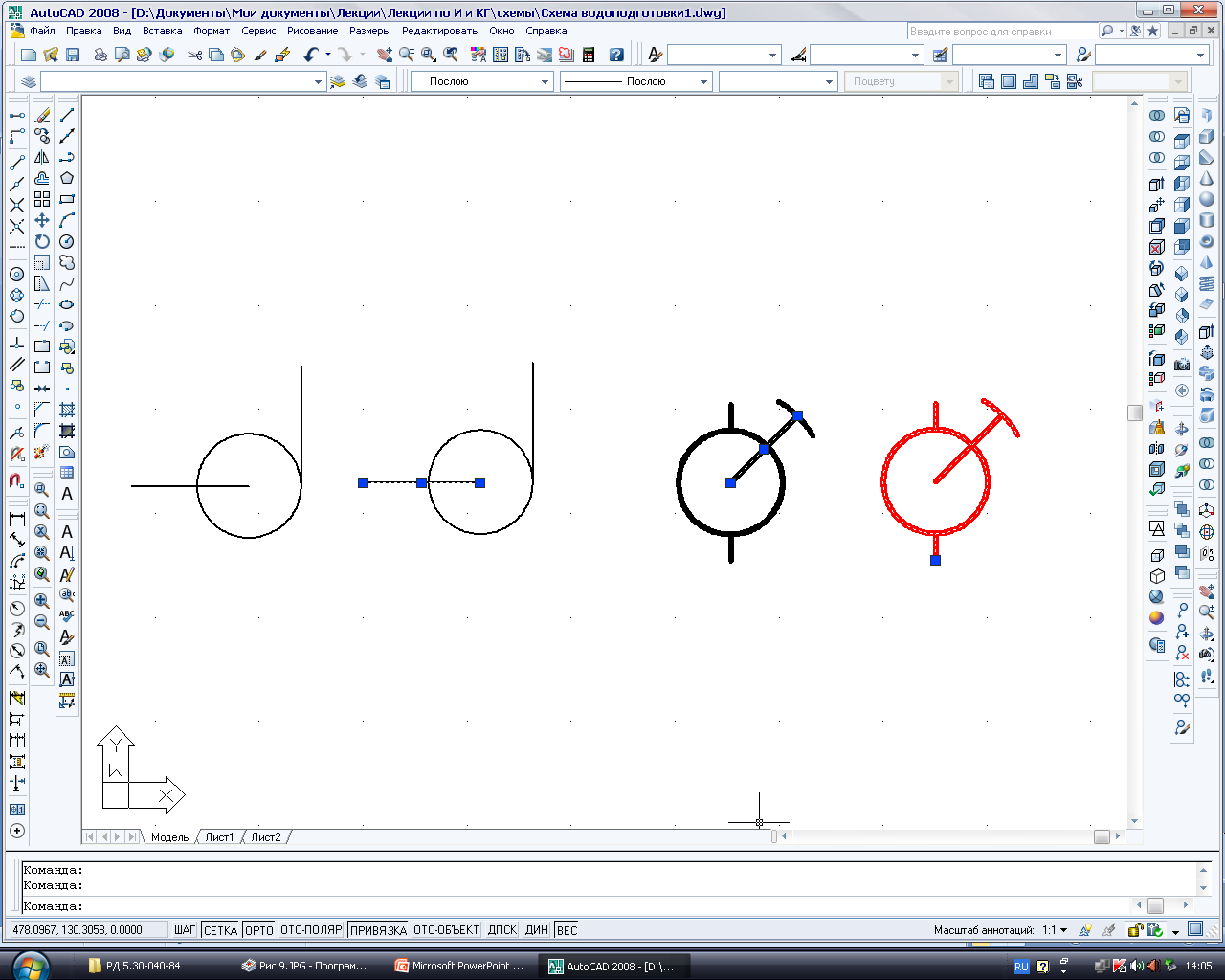

Блок
«Насос
центро-
бежный»
Блок расчленён
Насос ручной
(новое изобра-
жение)
Блок «Насос
ручной»
Блок
«Фильтр»
Изменён
вес линий
Блок
«Фильтр»
Блок
расчленён

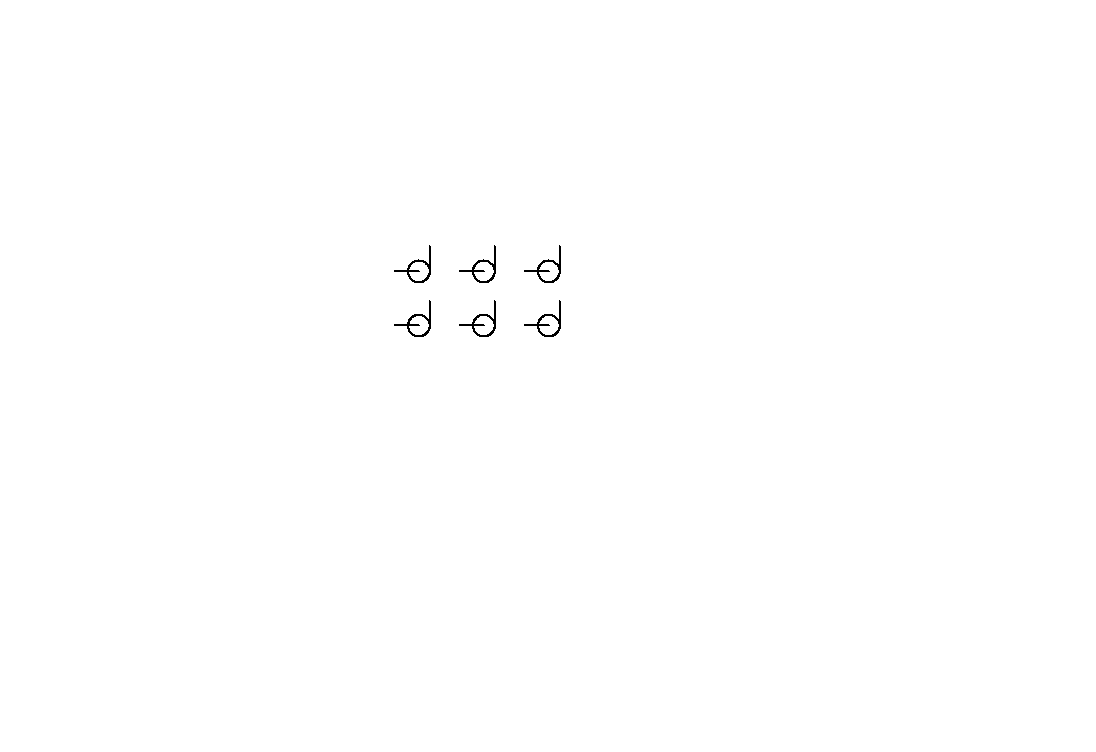

Вставка блока массивом:
– Команда МВставь (из КС) используется для вставки массива блоков (внутренних и внешних), создавая
прямоугольный массив копий блока.
В этом случае блоки нельзя разбить.
Вставка в чертёж блоков из других файлов.
1 Способ. Вставка внешнего блока.
Блоки можно сохранить как отдельные файлы (внешние блоки), доступные для других чертежей.

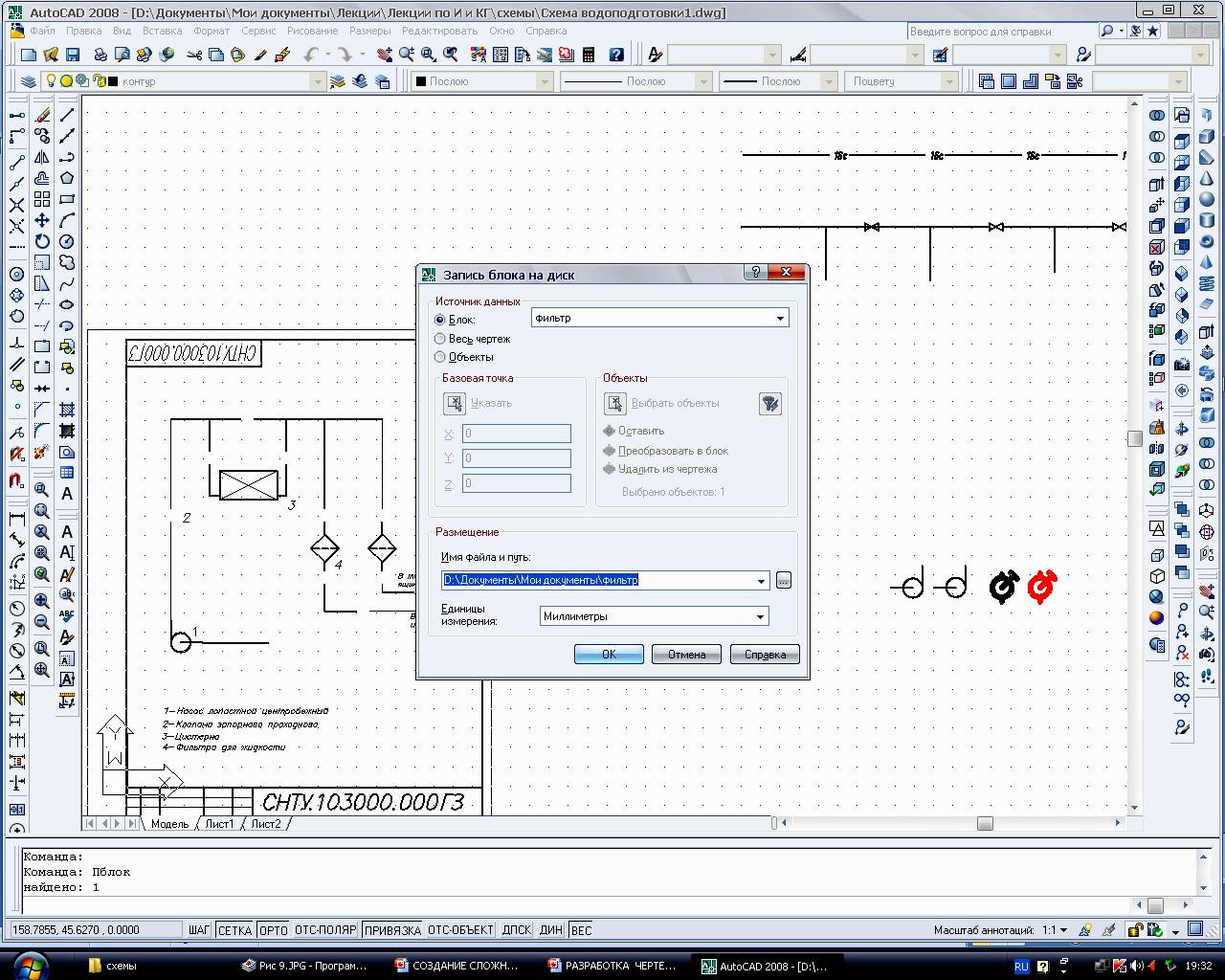

Создание внешнего блока:
– Команда ПБлок (вводится только в КС),
– указать диск и папку,
или – Команда Экспорт из меню Файл.

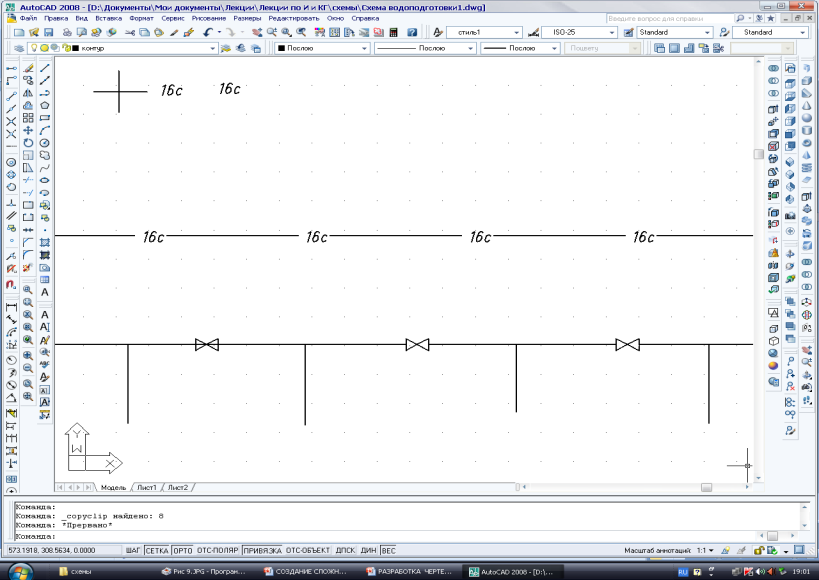

- Команды Разметь и Подели позволяют установить блоки в точках разбиения.
Вставка внешнего блока:
– Команда Вставить блок,
– в ДО нажать кнопку Обзор – выбрать файл (с расширением .dwg или .dxf).
