Расчет и проектирование систем искусственного освещения.
Задача расчета искусственного освещения – определение потребной мощности электрической осветительной установки для создания в производственном помещении заданной освещенности.
При проектировании осветительной установки необходимо решить следующие вопросы.
1. Определить нормированное значение освещенности на рабочем месте.
2. Выбрать тип источника света.
3. Определить систему освещения.
4. Выбрать тип светильников с учетом характеристик светораспределения.
5. Определить количество светильников и распределить их.
6. Подсчитать потребную мощность осветительной установки.
Для расчета осветительных установок применяют метод светового потока и точечный метод.
2.1.Расчет количества светильников.

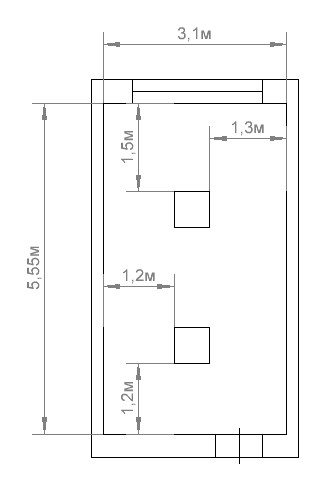

Помещение №1
Площадь F=A×B=3,10×5,55=17,2м2;H1=3,2м.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=50, рс=30, рр=10.
Условия среды: нормальное.
Для этого типа помещения предполагается использовать светильники типа ЛВО 4×18 с люминесцентными лампами Osram L 18W/640 мощностью на 18 Вт, световой поток одной лампы составляет Фл=1200 Лм.
Норма освещения 100 лк., берем из приложения А, нормы освещения образовательных учреждений.
1. Определение индекса помещения: φ=F/((H1-H2) ∙(A+B)), где H1-высота помещения, H2=0м - высота между полом и рабочей плоскостью
φ =17,2м2/((3,2м-0м) × (3,1м+5,55м))
φ =0,62.
2. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения, берем из приложения Б: U = 31.
3. Вычисляю требуемое число светильников и их расположение [4]
N=(E×F×100×Kз)÷(U×n×Фл)
N=(100×17,2×100×1,7)÷(31×4×1200)
N=1,96=2светильника. [7]
4. Рассчитаем мощность общего освещения Pо.у. =n×Pламп.×N
Pо. у.=4×18Вт×2
Pо. у.=144 Вт

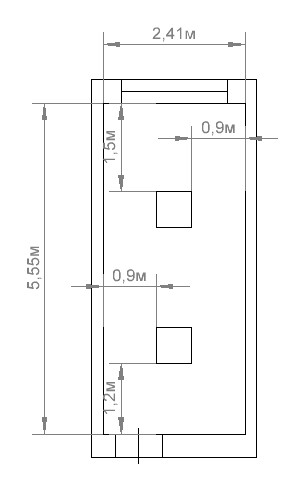

Помещение №2.
Площадь F=A×B=2,41×5,55=13,4м2;H1=3,2м.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=50, рс=30, рр=10.
Условия среды: влажное.
Для этого типа помещения предполагается использовать светильники типа ЛВО 4×18 с люминесцентными лампами Osram L 18W/640 мощностью на 18 Вт, световой поток одной лампы составляет Фл=1200 Лм.
Норма освещения 300 лк., берем из приложения А, нормы освещения образовательных учреждений.
1. Определение индекса помещения: φ=F/((H1-H2) ∙(A+B)), где H1-высота помещения, H2=0м - высота между полом и рабочей плоскостью
φ =13,4м2 /((3,2м-0м) × (2,41м+5,55м))
φ =0,52.
2. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения, берем из приложенияБ: U = 28.
3. Вычисляю требуемое число светильников и их расположение
N=(E×F×100×Kз)÷(U×n×Фл)
N=(100×13,4×100×1,7)÷(28×4×1200)
N=1,69=2светильника.
4. Рассчитаем мощность общего освещения Pо.у. =n×Pламп.×N
Pо. у.=4×18Вт×2

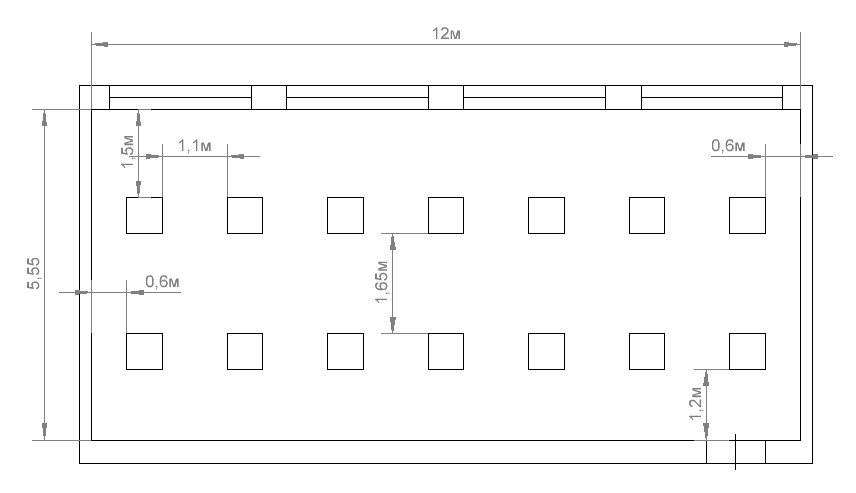

Помещение №3.
Площадь F=A×B=12×5,55=66,6м2;H1=3,2м.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=70, рс=30, рр=10.
Условия среды: нормальное.
Для этого типа помещения предполагается использовать светильники типа ЛВО 4×18 с люминесцентными лампами Osram L 18W/640 мощностью на 18 Вт, световой поток одной лампы составляет Фл=1200 Лм.
Норма освещения 300 лк., берем из приложения А, нормы освещения образовательных учреждений.
1. Определение индекса помещения: φ=F/((H1-H2) ∙(A+B)), где H1-высота помещения, H2=0,8м - высота между полом и рабочей плоскостью
φ =66,6м2 /((3,2м-0,8м) × (12м+5,55м))
φ =1,65.
2. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения, берем из приложения Б: U =54.
3. Вычисляю требуемое число светильников и их расположение
N=(E×F×100×Kз)÷(U×n×Фл)
N=(300×66,6×100×1,7)÷(54×4×1200)
N=13,1=14светильников.
4. Рассчитаем мощность осветительной установкиPо.у. =n×Pламп.×N
Pо. у.= 4×18Вт×14
Pо. у.=1008 Вт.
Помещение №4.
Площадь F=A×B=14,67×5,55=81,4м2;H1=3,2м.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=70, рс=30, рр=10.
Условия среды: нормальное.
Для этого типа помещения предполагается использовать светильники типа ЛВО 4×18 с люминесцентными лампами Osram L 18W/640 мощностью на 18 Вт, световой поток одной лампы составляет Фл=1200 Лм.
Норма освещения 200 лк., берем из приложения А, нормы освещения образовательных учреждений.
1. Определение индекса помещения: φ=F/((H1-H2) ∙(A+B)), где H1-высота помещения, H2=0,8м - высота между полом и рабочей плоскостью
φ =81,4м2 /((3,2м-0,8м) × (14,67м+5,55м))
φ =1,67.
2. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения, берем из приложенияБ: U = 52.
3. Вычисляю требуемое число светильников и их расположение
N=(E×F×100×Kз)÷(U×n×Фл)
N=(300×81,4×100×1,7)÷(52×4×1200)
N=12светильников.
4. Рассчитаем мощность общего освещения Pо.у. =n×Pламп.×N
Pо. у.= 4×18Вт×12
Pо. у.=864 Вт.

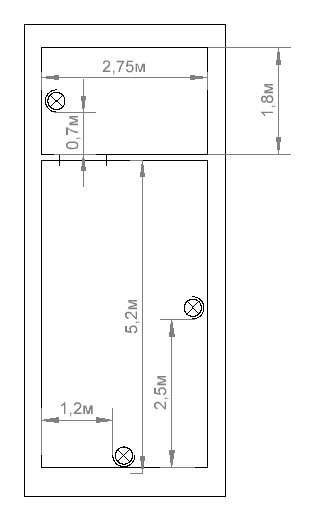

Помещение №5
Площадь F=A×B=2,75×5,20=14,3м2;Hр=3,5м.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=50, рс=30, рр=10.
Условия среды: нормальное.
Для этого типа помещения предполагается использовать светильники типа НПБ 08 2×60 с лампами накаливания Б-215-225-60мощностью 60 Вт.
В данном случае кривая сила света(КСС) Д-3, КПД ƞ=0,75,приложение В таб.1.
Определим число светильников для создания освещенности 50 лк.,берем приложения А, нормы освещения образовательных учреждений. При коэффициенте запаса Кз=1,7 и коэффициенте неравномерностиz=1,15.
Из приложения В таб.1определяем табличное значение мощности освещения Pу. табл=33,4 Вт/м2.
В таблице это значение соответствует
Етабл=100лк, Кз. табл=1,5 и ƞ=1.
Определяем значение удельной мощности:[8]
Р1у=(Pу. табл×ƞтабл×E×Кз)÷(ƞ×Етабл×Кз.табл)
Р1у=(33,4×1×10×1,7)÷(0,75×100×1,5)=25 Вт/м2.
Определяем число светильниковN=(Pу×F)÷Pли их расположение
N=(25×14,3)÷(60×2)=2,97=3 шт.
Для освещения лестничного прохода можно принять по одному светильнику на каждую лестницу и по светильнику на площадку.

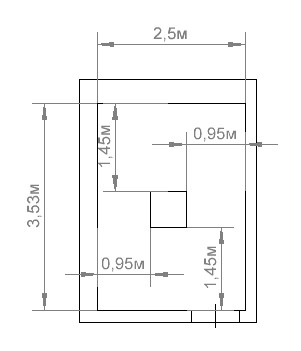

Помещение №6
Площадь F=A×B=2,50м×3,53м=8,2м2;H1=3,2м.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=50, рс=30, рр=10.
Условия среды: влажное.
Для этого типа помещения предполагается использовать светильники типа ЛВО 4×18 с люминесцентными лампами Osram L 18W/640 мощностью на 18 Вт, световой поток одной лампы составляет Фл=1200 Лм.
Норма освещения 100 лк., берем из приложения А, нормы освещения образовательных учреждений.
1. Определение индекса помещения: φ=F/((H1-H2) ∙(A+B)), где H1-высота помещения, H2=0м - высота между полом и рабочей плоскостью
φ =8,2м2 /((3,2м-0м) × (2,5м+3,53м))
φ =0,42.
2. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения, берем из приложенияБ: U = 31.
3. Вычисляю требуемое число светильников и их расположение
N=(E×F×100×Kз)÷(U×n×Фл)
N=(100лк×8,2м2×100×1,7)÷(31×4×1200)
N=0,93=1светильник.
4. Рассчитаем мощность общего освещения Pо.у. =n×Pламп.×N
Pо. у.=4×18Вт×1
Pо. у.=72 Вт.
Помещение №7.
Площадь туалетной комнатыF= 2,1 м2.
Коэффициенты отражения от потолка, стен и рабочей поверхности заданы из условий применения
рп=50, рс=30, рр=10.
Условия среды: нормальное.
Для этого типа помещения предполагается использовать светильники типа ЛВО 64 с люминесцентными лампами OsramКЛЛ (DULUX S 11 W)мощностью 11 Вт, световой поток одной лампы составляет 900лм.
Норма освещения 50лк берем из приложения А, нормы освещения образовательных учреждений.
1. Определение индекса помещения: φ=F/((H1-H2) ∙(A+B)), где H1-высота помещения, H2=0м - высота между полом и рабочей плоскостью
φ =2,1м2 /((3,2м-0м) × (1,1м+1,9м))
φ =0,4.
В таблице данного коэффициента нет по этому берем близкий к этому по значению коэффициента φ =0,6.
2. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения, берем из приложенияБ: U = 31.
