5.3 Порядок забора воды из пожарного гидранта, гидроэлеватором г-600.
Гидроэлеватор Г-600А предназначен для забора воды из открытых водоисточников, которые находятся ниже уровня насоса до 20 м и удалены от пожарного автомобиля на расстояние до 100 м. Гидроэлеватор может забирать воду из водоисточников с небольшой глубины (5-10 см). Это свойство гидроэлеваторов позволяет использовать их для откачки воды, пролитой при тушении пожара.
Гидроэлеватор Г-600А состоит из корпуса, на котором шпильками закреплены колено 1 и диффузор 5 со смесительной камерой. Внутри корпуса установлен конический насадок 4, через который проходит поток рабочей жидкости, подаваемой от центробежного насоса ПА. Эжектируемая жидкость из открытого водоисточника через всасывающую сетку 3 поступает в вакуумную камеру и далее вместе с потоком рабочей жидкости перемещается в смесительную камеру и диффузор. Для соединения гидроэлеватора пожарными рукавами предусмотрены на колене гидроэлеватора и диффузора муфтовые соединительные головки.
Техническая характеристика:
Производительность при давлении в напорной линии перед гидроэлеватором 0.8 МПа (8 кгс/см2), л\мин, не менее 600
Рабочий расход воды при давлении 0.8 МПа (8 кгс/см2), л\мин 550
Рабочее давление, МПа (кгс/см2) 0.2 – 1.2
Наибольшая высота подъема подсасываемой воды, м
при рабочем давлении, МПа: 1.2 (12 кгс/см2) 19
0.2 (2 кгс/см2) 1.5
Для отбора воды на пожаротушение из водопроводной сети применяют пожарные гидранты. Они бывают двух типов: наземные и подземные. Наибольшее распространение получили подземные гидранты московского типа. Гидрант устанавливается на фланец пожарной подставки наружной водопроводной сети.
Согласно СНиП 2.04.02-84 «Водоснабжение …» пожарные гидранты устраивают вдоль автомобильных дорог на расстоянии не более 2.5 м от проезжей части, но не ближе 5 м от стен зданий, допускается устанавливать гидранты на проезжей части.
Расстановка пожарных гидрантов на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 л/с и более и одного – при расходе воды менее 15 л/с с учетом прокладки рукавных линий длиной не более 200 м (при наличии автонасосов). На практике наибольшее расстояние между гидрантами 150 м, а от гидрантов до объектов не должно превышать 120 м высокого давления и 150 м – низкого давления.

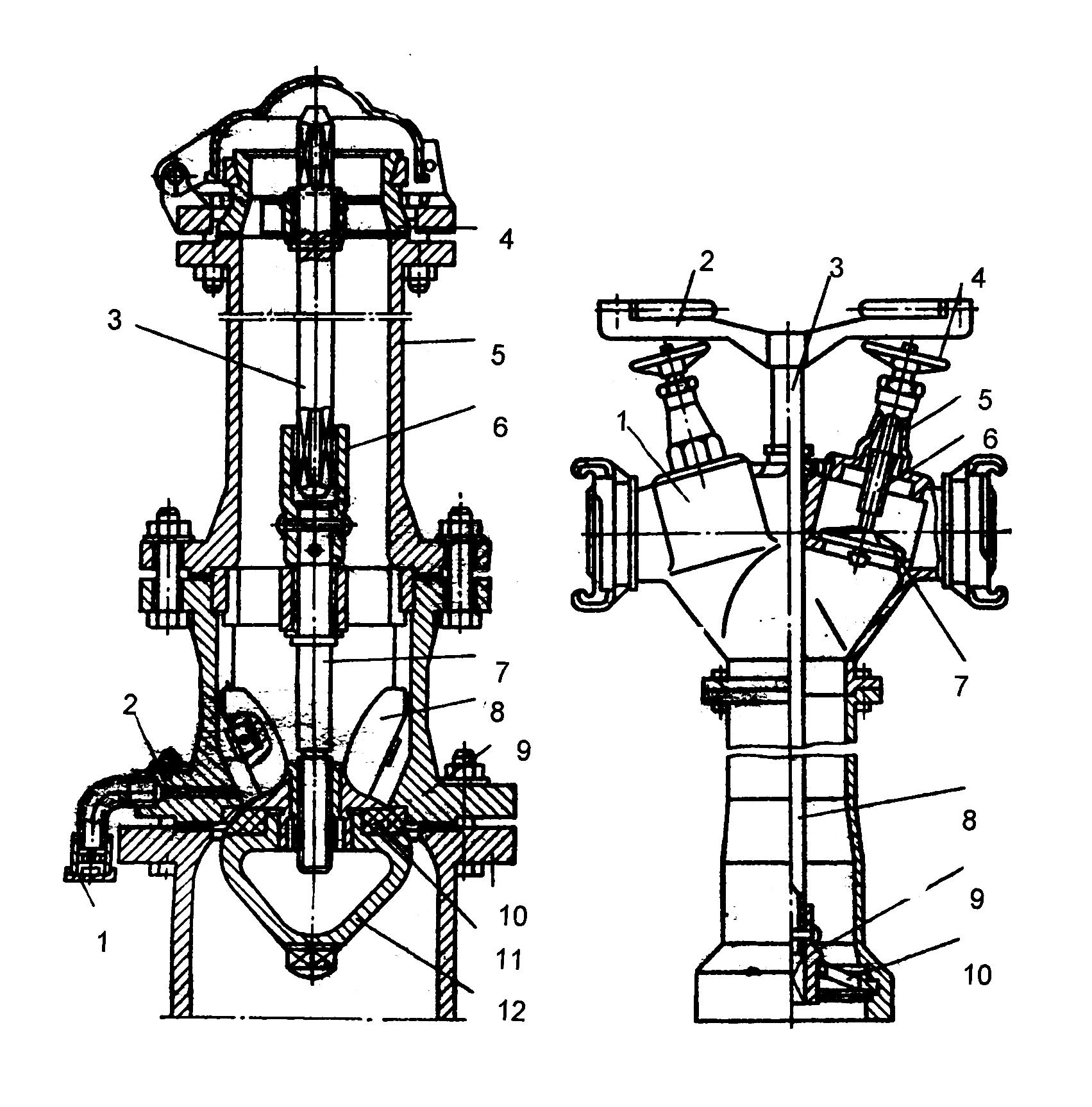

Для пользования гидрантом открывается люк колодца, затем крышка гидранта и на его верхний конец навинчивают пожарную колонку. Вращением рукоятки колонки через стержень передается вращение на стержень гидранта. По винтовой нарезке, имеющейся на стержне гидранта, он входит в медную гайку и передвигаясь в вертикальном направлении открывает или закрывает связанный с ним грушевидный клапан. Когда давление над клапаном будет равно давлению водопроводной сети, клапан под действием силы тяжести откроется.
Пожарная колонка имеет блокировку, исключающую поворот центрального ключа при открытых клапанах.
Наземные гидранты – в отличии от подземных доступны в любое время года и для их использования нет необходимости устанавливать пожарную колонку.
