40) Возведение крупнопанельных бескаркасных зданий.

К рупнопанельные бескаркасные здания представляют собой совокупность (пространственно-неизменяемых ячеек, способных воспринимать вертикальные и горизонтальные нагрузки.

Здания такого типа обладают достаточной пространственной жесткостью и устойчивостью. В строительстве крупнопанельных домов широко используется бескаркасная система.

В зависимости от характера расположения внутренних опор в бескаркасных зданиях различают следующие конструктивные схемы:

1. С узким шагом несущих поперечных стен .Величина шага от2,4до4,8-м. В зданиях с такой конструктивной схемой внутренние продольные и поперечные стены несущие, и между ненесущие перегородки. Панели наружных стен однослойные или трехслойные. Панели внутренних стен железобетонные. Панели перекрытий плоские железобетонные, как правило, оперты по контуру.

2. С широким шагом несущих поперечных стен Величина шага от 5,2 до 6,6 м, а в последнее время—до 7,2 м. Эта конструктивная схема применяется в проектах жилых зданий, а также — детских садов и школ.

В зданиях с такой конструктивной схемой внутренние поперечные стены несущие. Панели наружных стен самонесущие, однослойные из легких, ячеистых или силикатных бетонов, с однорядной и поясной разрезкой. Панели внутренних поперечных стен железобетонные, иногда с полками для опирания плит перекрытия. Междуэтажные перекрытия, как правило, из железобетонного многопустотного настила толщиной 22 см.

3. С продольными несущими стенами . Эта схема используется чаще всего в проектах зданий общежитий, гостиниц и т. п.

В зданиях с такой конструктивной схемой панели наружных стен несущие. Панели внутренних продольных стен также несущие, а поперечных, разделительных стенок — ненесущие. Перекрытия—чаще всего многопустотный железобетонный настил. Данная конструктивная схема не получила широкого распространения.

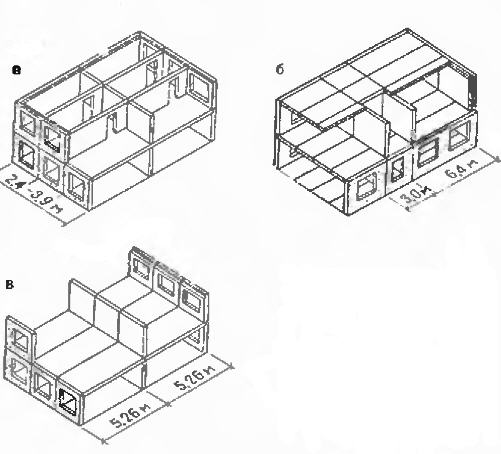

а — с узким шагом несущих поперечных стен;

б — с широким шагом несущих поперечных стен;

в — с продольным расположением несущих стен

Подземная часть:

- подушки – монолит;

- плитный фундамент

- ленточный фундамент

- монолитный плитный фундамент

Машины и механизмы

- башенный кран

- на рельсовом ходу

- в сочетании

При наличии секций возможна сдача каждой секции отдельно или строительство по горизонтали

Решение генплана: кран сбоку здания, за краном – склад.

Сборка начинается с угловых панелей, далее – установка стеновых панелей последовательно по периметру. В заключении – внутренние несущие стеновые панели

Работы по сварке выполняются сварщиком квалификации не ниже 4 разряда.

Для обеспечения правильности монтажа в период сборки существует мерная лента с разметкой под места установки панелей (разворачивается по торцу). Для вертикальности – отвес

1. Сантехкабины

2. Перегородки

3. конструкции лифтов

4. Лестницы

5. Плиты перекрытия

Монтаж плит перекрытии ведется от лестничной площадки

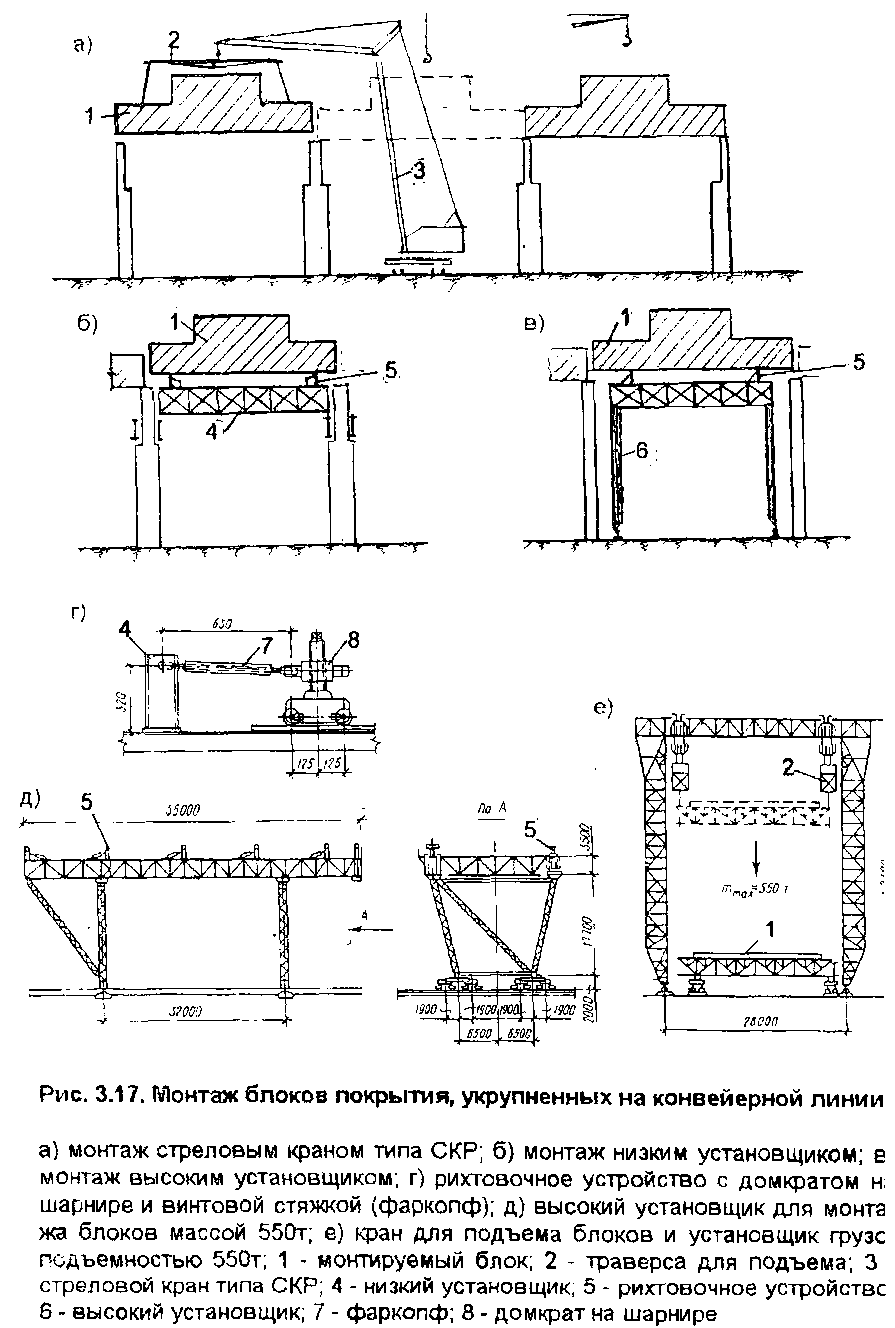

Вопрос 41. Возведение зданий из объемных блоков, средства механизации, особенности геодезического контроля точности монтажа

З дания, в которых наружные и внутренние стены смонтированы из больших искусственных или природных камней, называют крупноблочными. Крупные блоки укладывают с соблюдением перевязки швов. Конструктивные схемы крупноблочных зданий. Наибольшее распространение в жилищном строительстве получила схема с тремя продольными несущими стенами. Систему раскладки блоков в пределах высоты этажа назызаютразрезкой которая отличается по количествурядов. Она бывает: двухрядной (применяемой при использовании блоков из легких бетонов, плотных и пильных известняков); трехрядной (применяемой «при использовании кирпичных блоков); четырехрядной (использовалась в начальный период крупноблочного строительства).

Для кладки наружных и внутренних стен современных крупноблочных зданий, как правило,применяется двухрядная разрезка.

При двухрядной разрезке наружных стен основными типами блоков являются:

простеночные, имеющие толщину от 400 До 600 мм;

подоконные, устанавливаемые .между простеночными блоками к имеющие ниши для приборов отопления;

перемычечные, перекрывающие оконный проем и снабженные четвертью для опирания панелей междуэтажного перекрытия; рядовые, располагающиеся на глухих участках стены и изготовленные по типу простеночных блоков; поясные, укладываемые по верху рядовых но в отличие от перемычечных блоков у них отсутствуют четверти для опирания панелей междуэтажного перекрытия.

Рис. Разрезка крупноблочных стен а — двухрядная: б — трехрядная; в — четырехрядная

Во внутренних стенах к основным типам блоков относятся вертикальные и горизонтальные толщиной до 300 мм.

К специальным типам блоков относятся: угловые, карнизные, цокольные и санитарно-технические. Последние, изготовляются высотой на этаж и затем наращиваются.

Стыки блоков открытые и закрытые.

Пояса жесткости. Сопряжение стен между собой и с панелями перекрытий. Наиболее ответственными узлами в крупноблочных зданиях являются стыки (т. е. места сопряжения между блоками). Стыки подразделяются на вертикальные и горизонтальные

По конструктивному решению вертикальные стыки устраиваются:

открытыми в "виде паза, образованного четвертями примыкающих блоков, заполненного легким бетоном или специальными вкладышами;

закрытыми в форме «колодца», образованного гранями примыкающих блоков и заполненного бетоном или раствором.

В горизонтальных стыках прочность и непродуваемость обеспечивается слоем цементного раствора, на который укладывается вышележащий ряд блоков. Все швы, вертикальные и горизонтальные в крупноблочных зданиях, с фасада тщательно конопатят и заделывают раствором. Для обеспечения пространственной жесткости и устойчивости крупноблочных зданий предусматривается:

укладка блоков с перевязкой швов;

закрепление смежных блоков при помощи анкеров и накладок, приваренных к монтажным петлям или закладным элементам;

устройство в уровне перекрытия каждого этажа «пояса жесткости», образованного стальными накладками, соединяющими между собой все блоки наружных и внутренних стен;

сварка стальных накладок в местах сопряжения наружных и внутренних стен;

укладка в горизонтальные швы металлических сеток в местах сопряжения наружных и внутренних стен;

укладка плит перекрытия с наружными и внутренними стенами, а также между собой;

укладка в горизонтальные швы металлических сеток с местах сопряжения наружных и внутренних стен;

анкеровка плит перекрытия с наружными и внутренними стонами, а также между собой.

Порядок монтажа: 1. угловые блоки 2. простеночные блоки 3. подоконные блоки 4. блоки-перемычки

Блок выводиться в вертикальное положение постепенно, для этого используются деревянные клинья.

Панельно-блочное здание представляет собой сочетание несущих объемных блоков и плоскостных конструкций (стеновые панели, плиты перекрытий и др.).

О пирание плиты перекрытия на объемный блок: на консольный выступ вверху объемного блока; непосредственно на объемный блок.

Рис. 14. Горизонтальные стыки панельно-блочных зданий с опиранием плиты перекрытия

а - с помощью опорных «пальцев» плит перекрытий; б, в - на консольный выступ вверху объемного блока

1 - плита пола объемного блока; 2 - плита перекрытия с опорными «пальцами»; 3 - потолочная плита объемного блока; 4 - плита перекрытия с подрезкой на опоре; 5 - потолочная плита объемного блока с консолью для опирания плиты перекрытия; 6 - укороченная плита перекрытия

Прочность, пространственную жесткость и устойчивость панельно-блочных зданий рекомендуется обеспечивать совместной работой столбов объемных блоков, несущих стеновых панелей и плит перекрытий, которые должны быть соединены между собой расчетными металлическими связями. Грань объемного блока, на стороны которой опирается плита перекрытия, рекомендуется располагать в одной плоскости с гранями стеновых панелей.
