3 8.Монтаж многоэтажный каркасных зданий балочной системы из сборного жб, последовательность монтажа конструкций.

Каркас многоэтажных промышленных зданий состоит из колонн и балочных или безбалочных междуэтажных перекрытий и покрытия. В зданиях с балочными перекрытиями ригели и колонны связаны между собой в узлах сваркой закладных деталей, т. е. шарнирно, в этом случае каркас в целом воспринимает только вертикальные нагрузки.

   Такая конструктивная схема здания называется связевой. Ветровые и другие горизонтальные нагрузки воспринимают перекрытия, которые передают их на торцовые стены и стены лестничных клеток. Иногда устраивают специальные стены или диафрагмы для обеспечения жесткости и устойчивости каркасного здания связевой системы.

  Многоэтажные здания могут также иметь каркас рамной конструкции. В этом случае поперечными железобетонными рамами с жесткими узлами обеспечивается пространственная жесткость здания.

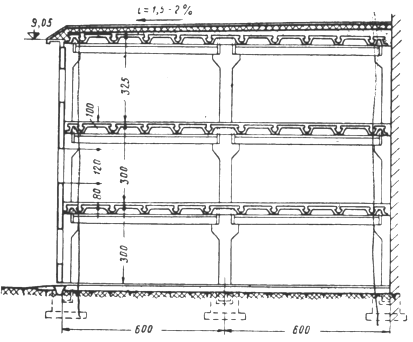

    Балочная схема многоэтажных зданий является наиболее распространенной. При этой схеме в поперечном направлении располагаются ригели, опирающиеся на консоли колонн, а по ригелям укладываются сборные железобетонные ребристые или пустотелые настилы. Настилы, укладываемые вдоль разбивочных осей ряда колонн, имеют вырезы для пропуска колонн (рис. 84). Ригели имеют тавровое поперечное сечение. В некоторых случаях для уменьшения высоты перекрытия применяют ригели трапецеидального сечения с четвертями для опирания настилов.

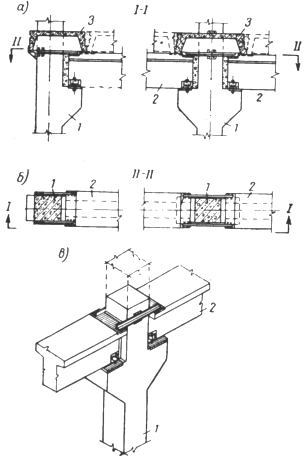

   Колонны делают высотой на этаж, при этом стыки колонн располагаются не в уровне междуэтажного перекрытия, а на 60 см выше него. Для унификации р азмеров всех сборных элементов сечения колонн, ригелей и настилов перекрытий всех этажей принимают одинаковыми. Узлы и стыки сборных элементов выполняются сваркой закладных стальных частей с последующим замоноличиванием (рис. 85).

 Стальные планки, заложенные в нижнем поясе ригелей, привариваются к планкам, заложенным в консоли колонн. Планки в консолях шире планок ригелей, благодаря чему сварные швы накладываются в нижнем положении, самом удобном для производства сварочных работ. Поверху ригели соединяются стыковыми накладками, которые обнимают колонну с двух сторон и привариваются к закладным планкам верхнего пояса ригелей. Вертикальные зазоры между торцами ригелей и колонной заполняют бетонной смесью на мелком гравии или цементным раствором. Элементы настила соединяются с ригелями сваркой закладных деталей.

   Вместо ригелей могут быть применены парные прогоны, которые опираются на консоли вдоль разбивочных осей колонн. На прогоны укладываются многопустотные настилы. Швы между элементами настила замоноличиваются. Перекрытие получается с гладким потолком, что является большим преимуществом перед перекрытием с ребристым настилом.

39. Монтаж каркасных зданий с безбалочными перекрытиями .

М ногоэтажные здания безбалочной конструкции предназначены для холо­дильников мясокомбинатов и других производств пищевой промышленности, в которых требуются гладкие потолки и беспустотные перекрытия. Такие здания строятся высотой до 5 этажей. Высота этажа их составляет 4,8 и б м; сетка ко­лонн - 6x6 м; количество пролётов - не менее 3, Разрезка колон - на один-два этажа, масса - 6,25 т. Колонны в местах опирания капителей имеют четырёхсто­ронние консоли и пазы по граням сторон. Капители основные - 2,7x2,7x0,6 м массой до 5 т; полукапители - 1,95 х2,7 х0,6 м устанавливаются на колонны крайних рядов, Надколонные плиты массой 4,6 τ укладываются на полки капите­лей с противоположных сторон. Пролётные плиты массой 3,26 τ опираются на полки капителей и кадколонных плит. Толщина всех плит 180 мм.

Стыки колонн устраиваются на высоте 1 м от верха перекрытия. Стены - па­нельные или кирпичные. Монтажные соединения сборных конструкций осуществ­ляются на сварке и замоноличивании. Колонны первого этажа устанавливаются в стаканы фундаментов. Здания высотой первого этажа 4,8 м могут иметь подвал высотой 3,6 м.

При возведении зданий безбапочной конструкции для монтажа колонны на колонну используются одиночные кондукторы, системы подкосов с кондукторной обрймой (рис,3.9,а), групповые кондукторы на две колонны с рабочими площад­ками и домкратами для выверки капителей (рис.3.9,6).

Кондуктор-обойма устанавливается на оголовок колонны и служит для вре­менного закрепления и выверки капителей на колоннах с помощью 4 растяжек, закреплённых на обойме. В этот момент кондуктор для монтажа колонн и подко­сы снимаются. Стык колонны с колонной должен быть выполнен по проекту, На рис. 3.9, б приводится комплект приспособлений на базе группового кон­дуктора на две колонны, расположенные по одной оси. Кондуктор состоит из пространственной конструкции, к стойкам которой присоединены в двух уровнях 4 хомута с регулировочными и закрепляющими винтами (струбцины).

На кондук­торе имеется рабочая площадка, на которой устанавливаются домкраты для вы­верки капителей, а также поворачивающаяся площадка для монтажника, рабо­тающего на установке надколонных плит. Перед монтажом конструкций кондук­тор выверяется и закрепляется на смонтированном перекрытии.

На рис. 3.9,в показана последовательность монтажа конструктивных элемен­тов на захватке в пределах этажа. На каждую смонтированную колонну надева­ется капитель, монтажные стыки и выпуски арматуры свариваются, стыки замо-ноличиваются. После готовности 4 колонн с капителями, на них монтируются над колонные плиты, затем монтируются пролётные плиты ячейки.

При возведении зданий безбалочного типа особое значение имеют работы по сварке выпусков арматуры и замоноличиванию стыков в колоннах, капителях и плитах. Эти работы ведутся параллельно с выполнением монтажных работ и за­канчиваются полностью на каждом этаже. Одновременно устанавливаются лест­ничные марши, шахты лифтов и др. элементы, обеспечивающие поперечную и продольную устойчивость этажа.
