2.6 Расчет высокочастотной эмиттерной коррекции. Оконечный каскад.

Принципиальная схема каскада с эмиттерной коррекцией приведена на рис.2.9,

Рисунок 2.9 – принципиальная схема каскада с эммитерной коррекцией

где R1, C1 - элементы коррекции. При отсутствии реактивности нагрузки эмиттерная коррекция вводится для коррекции искажений АЧХ вносимых транзистором, увеличивая амплитуду сигнала на переходе база-эмиттер с ростом частоты усиливаемого сигнала

Рассчитаем параметры каскада при использовании транзистора КТ610А (данные транзистора возьмем из справочника) и условий:

• Искажения вносимые транзистором равны 0.5 Дб т.е. Y_в=0,94

•

Подставляя известные и найдем:

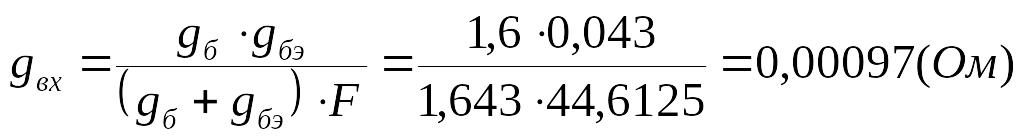

Входное сопротивление каскада с эмиттерной коррекцией может быть аппроксимировано параллельной RC-цепью:

7.

2.7 Расчет высокочастотной эмиттерной коррекции. Промежуточный каскад.

Рассчитаем параметры каскада при использовании транзистора КТ610А (данные транзистора возьмем из справочника) и условий:

• Искажения вносимые транзистором равны 0.5 Дб т.е. Y_в=0,94

•

•

•

.

;

.

При заданном значении F, значение определяется выражением:

Подставляя известные и найдем:

2.8 Расчет искажений вносимых входной цепью.

Рассчитаем и входной цепи, при использовании транзистора КТ610А и условий: ; =0,9; и - входное сопротивление и входная емкость каскада.

Таким образом получаем:

т.е. этот результат нас устраивает полностью.

2.9 Расчёт разделительных и блокировочных емкостей

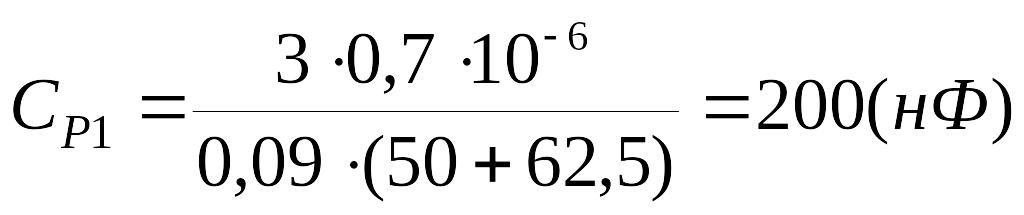

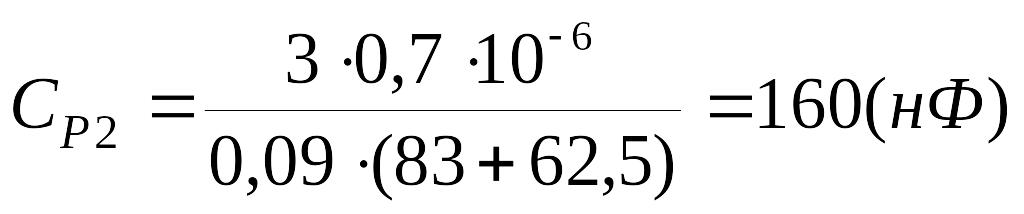

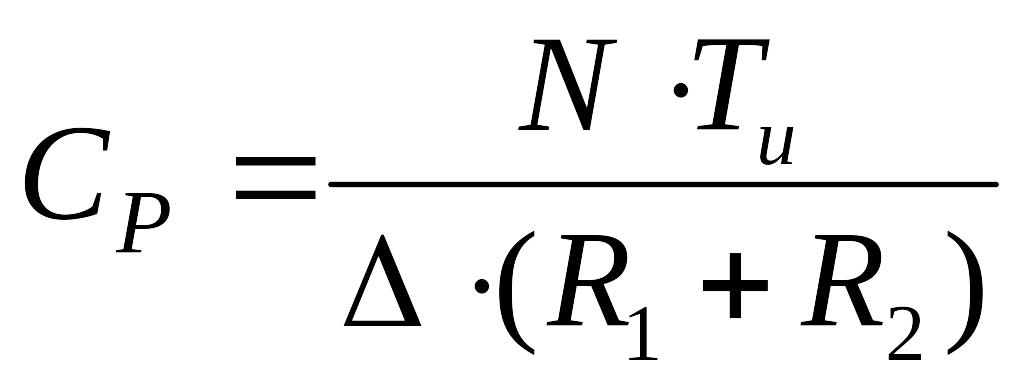

Рассчитаем разделительные емкости:

,

где – сопротивление предыдущего каскада.

– сопротивление следующего каскада.

– кол-во разделительных конденсаторов.

;

;

.

3 Заключение

Рассчитанный усилитель имеет следующие технические характеристики:

1. Сопротивление источника сигнала Rг=50 Ом.

2. Коэффициент усиления ku=36.

3. Длительность импульса Ти=0,7 мкс.

4. Скважность Q=3.

5. Время установления tу=12нс.

6. Искажения плоской вершины импульса Δ=9%

7. Полярность входного сигнала отрицательная.

8. Полярность выходного сигнала отрицательная.

Список использованных источников

1. Титов А.А. Расчёт элементов высокочастотной коррекции усилительных каскадов на биполярных транзисторах: учебно-методическое пособие. – Томск: ТУСУР, 2002. – 45 с.

2. Полупроводниковые приборы: транзисторы. Справочник /Под ред. Горю­нова Н.Н. –М.: Энергоатомиздат, 1985 – 903с.

РТФ КП 468714.001 ЭЗ

Изм.

Лист.

N0 докум.

Подп.

Дата

Разраб.

Шершнева Т.П.

Усилитель звуковой частоты Схема электрическая принципиальная

Лит.

масса

Масш.

Провер.

Титов А.А.

лист 1

листов 1

ТУСУР РТФ гр.1А2

Поз. обозн.

Наименование.

Кол-во.

Примечание.

Конденсаторы

С1

К10 – 17 200нФ  10% ОЖО.460.172 ТУ

1

С2

К10 – 17 160нФ  10% ОЖО.460.172 ТУ

1

С3

К10 – 17 150пФ  10% ОЖО.460.172 ТУ

1

С4

К10 – 17 1,2нФ  10% ОЖО.460.172 ТУ

1

С5

К10 – 17 150пФ  10% ОЖО.460.172 ТУ

1

С6

К10 – 17 180нФ  10% ОЖО.460.172 ТУ

1

Резисторы

R1, R7

МЛТ – 0.125 – 590 Ом  10% ГОСТ 7113-77

2

R2, R8

МЛТ – 0.125 – 118 Ом  10% ГОСТ 7113-77

2

R3

МЛТ – 0.125 – 50 Ом  10% ГОСТ 7113-77

1

R4

МЛТ – 0.125 – 1,6 Ом  10% ГОСТ 7113-77

1

R5

МЛТ – 0.125 – 24,2 Ом  10% ГОСТ 7113-77

1

R6

МЛТ – 0,125 – 21,4 Ом  10% ГОСТ 7113-77

1

Транзисторы

VT1

КТ 606А

1

VT2

КТ 606А

1

Катушки индуктивности

L1

Индуктивность 4мГн 5

1

РТФ КП.468714.001 ПЭЗ

Изм.

Лист.

N0 докум.

Подп.

Дата

Разраб.

Шершнева Т.П.

Усилитель звуковой частоты Перечень элементов

Лит.

Лист

Листов

Провер.

Титов А.А.

1

1

ТУСУР РТФ гр.1А2
