Министерство образования и науки Российской Федерации
Федеральное агентство по образованию Российской Федерации
Томский государственный университет систем управления и радиоэлектроники (тусур)
Кафедра радиоэлектроники и защиты информации (РЗИ)
ИМПУЛЬСНЫЙ УСИЛИТЕЛЬ
Пояснительная записка к курсовому проекту
по дисциплине
«Схемотехника аналоговых электронных устройств»
РТФ КП.468.001 ПЗ
Студент гр. 1А2
_______ Т.П. Шершнева
_______
Руководитель
доцент кафедры РЗИ
_______ А.А. Титов
_______
2005
Реферат
Курсовой проект 24 с., 9 рис., 1 табл., 2 источника, 2 прил.
УСИЛИТЕЛЬНЫЙ КАСКАД, ТРАНЗИСТОР, КОЭФФИЦИЕНТ УСИЛЕНИЯ, ВРЕМЯ УСТАНОВЛЕНИЯ, СПАД ПЛОСКОЙ ВЕРШИНЫ, СКВАЖНОСТЬ, ТЕРМОСТАБИЛИЗАЦИЯ, ОДНОНАПРАВЛЕННАЯ МОДЕЛЬ, ОБРАТНАЯ СВЯЗЬ.
Объектом исследования в данном курсовом проекте являются методы расчета усилительных каскадов на основе транзисторов.
Цель работы - приобрести практические навыки в расчете усилительных каскадов на примере решения конкретной задачи.
В процессе работы производился расчет различных элементов импульсного усилителя.
Пояснительная записка выполнена в текстовом редакторе Microsoft Word 2002.
Содержание
1 Введение
В настоящее время наблюдается стремительный рост приборов, работающих не с аналоговыми сигналами, а именно с импульсными. Преобладающее применение импульсных устройств обусловлено их высоким КПД, более высокой точностью, меньшей критичностью к изменению температуры, большей помехоустойчивостью. В связи с этим особо актуальной становится задача разработки импульсных усилителей (ИУ), способствующих более полному восприятию поступающей в импульсной форме информации.
Целью данного курсового проекта являлся расчет импульсного усилителя.
2 Расчетная часть
2.1 Структурная схема усилителя
Для обеспечения требуемого коэффициента усиления равного 28 дБ и одинаковой полярности сигнала на входе и выходе примем число каскадов усилителя равное 2, причем основной вклад в усиление сигнала вносит выходной каскад. Входной же отвечает в основном за обеспечение одинаковой полярности входного и выходного сигналов.
Структурная схема усилителя, приведенная на рисунке 2.1, содержит кроме усилительных каскадов источник сигнала и нагрузку.

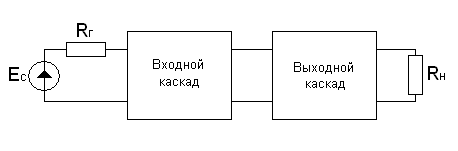

Рисунок 2.1 – Структурная схема усилителя
2.2 Расчет выходного каскада
Рассмотрим две схемы реализации выходного каскада: резистивную и дроссельную. Выбор той или иной схемы осуществим на основе полученных данных расчета. Критерий выбора – оптимальные энергетические характеристики схемы. Также выберем транзистор, удовлетворяющий требованиям задания.
а) Резистивная схема

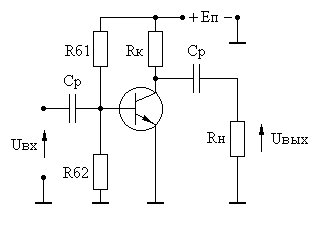

Рисунок 2.2 - Каскад с активным сопротивлением
в цепи коллектора.
Расчеты производятся при условии, что
,
.
Найдем
:
,
тогда
,
,
Определим напряжения источника питания
:
Найдём потребляемую мощность, мощность, рассеиваемую на коллекторе, выходную мощность и мощность, рассеиваемая на Rк :
;
;
;
Находим КПД:
.
б) Дроссельная схема

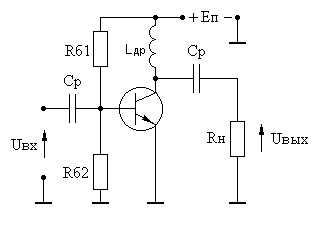

Рисунок 2.3 - Каскад с дросселем
в цепи коллектора.
Пусть
,
,
,
т.к. сопротивление дросселя по переменному
току
.
;
.
Найдем Еп с учётом того, что сопротивление
дросселя по постоянному току
:
.
Найдём потребляемую мощность и мощность рассеиваемую на коллекторе:
;
.
Находим КПД:
.
Найдем величину дросселя
,
где
- нижняя граничная частота:
.
Результаты выбора рабочей точки двумя способами приведены в таблице 2.1
Таблица 2.1 – Результаты расчетов рабочей точки двумя способами
Каскад |
, (В) |
|
|
|
|
|
η, (%) |
|
Резистивный |
24,01 |
7,51 |
0,33 |
0,03 |
7,92 |
2,47 |
7 |
0,3 |
Дроссельный |
7,51 |
7,51 |
0,165 |
0,015 |
1,2 |
1,2 |
46 |
0,15 |
Из таблицы 2.1 видно, что для данного курсового задания целесообразно использовать дроссель в цепи коллектора.
