5. Искажения, вносимые входной цепью

1) Из (4.45) ,

где – входная емкость каскада.

2) Из (4.47) ,

где – входное сопротивление каскада.

3) (5.1)

4) (5.2)

5) (5.3)

7) Искажения вносимые входной цепью по уровню 0,5 дБ равны:

= =437,32МГц, (5.4)

где Y=0,944.

6 Расчёт разделительных ёмкостей

Расчет С_р1:

R_л=R_г=50(Ом)

Расчет С_р2:

R_л=R_i=200(Ом)

Расчет С_р3:

R_л=R_i=110(Ом)

R_п=R_н=50(Ом)

7. Расчет результирующей характеристики

Построение результирующей характеристики в нашем случае заключается в построении АЧХ, которая сроится на основании полученного сквозного коэффициента усиления и искажений на нижних и верхних частотах, указанных в техническом задании.

Итоговая амплитудно-частотная характеристика усилительного устройства находится как произведение коэффициентов передачи всех каскадов усилителя: Ko = K1∙K2, где K1,.K2 – коэффициенты усиления соответсвенно первого и второго каскадов.

АЧХ усилителя приведем в нормированном виде для удобства сравнения ее с различными АЧХ других усилителей.

Результирующая характеристика представлена на рисунке 6.1.

Рисунок 7.1 АЧХ усилителя

Yн = 0,707945784;

Yв = 0,794328234;

fн = 4МГц;

fв = 40МГц;

Ko = 80,12(раз).

Значению “1” соответствует значение коэффициента усиления указанного в задании - S21 = 20дБ.

8. Заключение

В ходе курсового проектирования был разработан широкополосный усилитель с характеристиками близкими к указанным в техническом задании.

Выходной каскад обеспечивает требуемое выходное напряжение

Промежуточный каскад дает необходимое усиление и искажения в пределах допустимого.

По окончании курсового проекта можно сказать о том, что проделанная работа была перевыполнена за счет того что требуемое усиление по заданию составляет 20дБ или 10(раз), а в результате работы было получено усиление 80,12(раз), из которых только 53,7 приходится на оконечный каскад.

Который также удовлетворяет искажениям(2дБ), указанных в техническом задании при этом не требуя дополнительной коррекции.

Исходя из вышесказанного можно сделать вывод о том, что дополнительный расчет промежуточного каскада был сделан для более подробного изучения поставленной передо мной задачей

Список использованных источников

1) Красько А.С. Проектирование аналоговых электронных устройств - Томск: ТУСУР, 2000. - 29с.

2) Полупроводниковые приборы. Транзисторы средней и большой мощности. Справочник / А.А. Зайцев, А.И. Миркин; Под ред. А.В. Голомедова. - М.: Радио и связь, 1989. - 640с.

4) Титов А.А. Расчет элементов высокочастотной коррекции усилительных каскадов на биполярных транзисторах: Учебно-методическое пособие по курсовому проектированию для студентов радиотехнических специальностей. - Томск: Томск. ТУСУР, 2002. - 47с.

РТФ КП 468731.001 П3

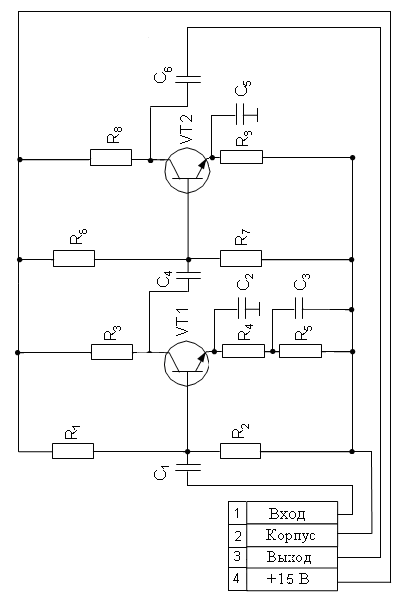

Усилитель широкополосный Схема электрическая принципиальная
