Министерство образования и науки Российской Федерации

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиоэлектроники и защиты информации

(РЗИ)

УСИЛИТЕЛЬ ШИРОКОПОЛОСНЫЙ

Пояснительная записка к курсовому проекту по дисциплине

“Схемотехника аналоговых электронных устройств"

РТФ КП.468731.001 ПЗ

Выполнил

студент гр. 1А2:

_______ М. С. Семенова

_______ апреля 2005г.

Проверил

Доктор технических наук, профессор каф. РЗИ:

_______ А.А. Титов

_______ апреля 2005г.

2005

РЕФЕРАТ

Курсовая работа 31 с., 10 рис, 1 табл., 4 источника.

УСИЛИТЕЛЬ МОЩНОСТИ, КОРРЕКТИРУЮЩАЯ ЦЕПЬ, РАБОЧАЯ ТОЧКА, СХЕМЫ ТЕРМОСТАБИЛИЗАЦИИ, ЭКВИВАЛЕНТНАЯ СХЕМА ДЖИАКОЛЕТТО, ДРОССЕЛЬНЫЙ КАСКАД.

Объектом исследования является широкополосный усилитель мощности.

В данной курсовой работе рассматриваются условия выбора транзистора, методы расчета усилительных каскадов, корректирующих цепей, цепей термостабилизации.

Цель работы – приобрести навыки расчета транзисторных усилителей мощности.

В результате работы был рассчитан широкополосный усилитель мощности, который может использоваться в качестве усилителя мощности стандартных сигналов.

Курсовая работа выполнена в текстовом редакторе Microsoft World.

СОДЕРЖАНИЕ 1 Введение 5 2 Расчет структурной схемы усилителя 6 2.1 Определение числа каскадов 6 2.2 Распределение искажений по каскадам 6 3 Расчет оконечного каскада 7 3.1 Расчет требуемого режима транзистора 7 3.1.1 Расчёт параметров резистивного каскада 7 3.1.2 Расчёт дроссельного каскада 8 3.2. Расчет термостабилизации. 10 3.2.1 Расчет эмитерной термостабилизации 10 3.2.2. Расчет пассивной коллекторной термостабилизации 11 3.2.3. Расчет активной коллекторной термостабилизации 11 3.3 Выбор транзистора 13 3.4 Расчёт эквивалентной схемы замещения 14 3.5 Расчет коэффициента усиления 16 4 Расчет промежуточного каскада 18 4.1 Расчет рабочей точки для промежуточного каскада 18 4.2 Выбор транзистора для промежуточного каскада 19 4.3 Расчёт эквивалентных схем замещения 20 4.4 Расчёт эмиттерной термостабилизации 21 4.5 Расчет коэффициента усиления 21 4.6 Расчет промежуточного каскада с эмиттерной коррекцией 23 5. Искажения, вносимые входной цепью 25 6 Расчёт разделительных ёмкостей 26 7. Расчет результирующей характеристики 27 8. Заключение 28 Список использованных источников 29 1 1
					РТФ КП 468731.001 П3
Изм.	Лист.	N0 докум.	Подп.	Дата
Разраб.		Храмцов Б.В.			Усилитель широкополсный Пояснительная записка	Лит.			Лист	Листов
Провер.		Титов А.А.							4	31
						ТУСУР РТФ гр.142-1
Н. контр.
Утв.

1 Введение

При проектировании усилительных устройств решают ряд задач, связанных с составлением схемы, наилучшим образом удовлетворяющей поставленным требованиям и с расчетом этой схемы на основании выбранных параметров.

Целью данной работы является ознакомление с методикой расчета усилительных устройств, а именно, с широкополосным усилителем на биполярных транзистора.

2 Расчет структурной схемы усилителя

2.1 Определение числа каскадов

Чтобы обеспечить амплитуду выходного сигнала, заданную в техническом задании, нужно выбрать многокаскадный усилитель, так как одного усилительного элемента недостаточно. Поэтому определим число каскадов для обеспечения выходного сигнала.

Структурную схему многокаскадного усилителя можно представить как

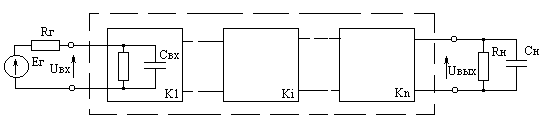

Р исунок 2.1 - Структурная схема усилителя

K - коэффициент усиления, дБ;

Ki - коэффициент усиления i-го каскада, дБ; i = 1,...,n; n - число каскадов.

Для ШУ диапазона ВЧ с временем установления порядка десятков наносекунд ориентировочно число каскадов можно определить, полагая, что все каскады с одинаковым Ki равным 10 децибел, то есть:

(2.1)
