5.2. Расчет развязывающих фильтров.

Сопротивления резисторов фильтра найдем из соображений того, что нам известно напряжение на них и то, что через них протекают токи коллекторов каскадов:

Шунтирующая емкость филитра рассчетывается по формуле (Формула 18):

Формула 18. Расчет шунтирующей емкости фильтра.

Рассчитаем емкости:

5.3. Расчет регулировки усиления.

Регулировку усиления выполним в виде потенциометрической во входной цепи (Рисунок 12)

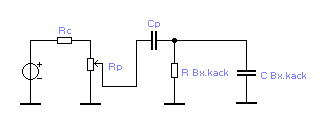

Рисунок 12. Потенциометрическая регулировка усиления.

Этот выбор обусловлен простотой, возможностью получения довольно большой глубины регулировки,

Если сопротивлениескажения, создаваемые потенциометром Rp в области малых времен будут максимальны при таком положении регулятора, когда сопротивление верхней части потенциометра в сумме с внутренним сопротивлением источника сигнала будет равно сопротивлению нижней части потенциометра (т.е. выходное сопротивление регулятора максимально) (см. ).

Rc=100 Ом

Rc=500 Ом

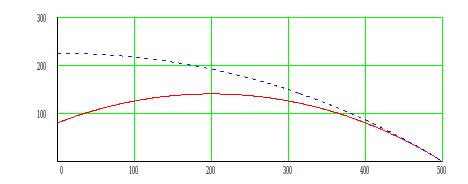

Рисунок 13. Зависимость выходного сопротивления цепи от положения регулятора.

Максимальное сопротивление регулятора будет не более 250 Ом, поэтому время нарастания фронта импульса входной цепи будет не более

Регулировочная характеристика данного регулятора построена на (Рисунок 14)

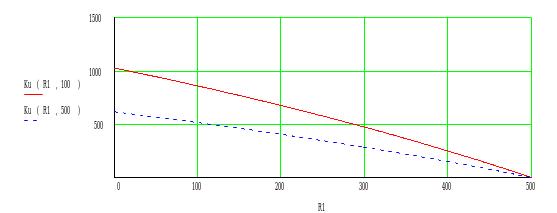

Рисунок 14. Зависимость коэффициента усиления усилителя от положения регулятора.

5.4. Расчет межкаскадных емкостей.

Расчет емкостей производится по формуле (Error: Reference source not found) из предположения распределения искажений поровну между N емкостями:

Формула 19. Расчет разделительных емкостей.

Определяем

В общем, поставив все остальные емкости по 20мкФ, мы обеспечим спад, меньше требуемого.

6. Расчет результирующих характеристик. Расчет переходной характеристики.

Уравнение переходной характеристики в операторной форме усилителя, состоящего из нескольких каскадов, выглядит так (Формула 20)

Малые времена

Большие времена

Формула 20. Уравнение переходной характеристики усилителя.

Подставив свои значения и взяв численно обратное преобразование Лапласа, получаем графики:

Рисунок 15. Переходная характеристика в области малых времен.

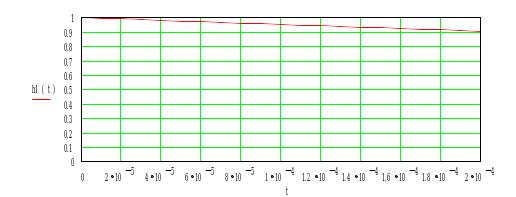

Рисунок 16. Переходная характеристика в области больших времен.

Расчет результирующих параметров усилителя.

Полученный коэффициент усиления

Полученное время нарастания фронта импульса

Температурная нестабильность (при температуре 40 С, т.к. при 10 С уход коллекторного тока будет меньше):

Выходной каскад

Уход коллекторного тока

Нестабилизированный _А

_{Стабилизированный А}

Промежуточный каскад

Уход коллекторного тока

Нестабилизированный _А

_{Стабилизированный А}

Входной каскад

Уход коллекторного тока

Нестабилизированный _А

_{Стабилизированный А}

Надо написать d Ik1,d Ik2
