23. Схемотехника и принцип работы стабилизатора тока.

Бареттер представляет собой заполненный водородом стеклянный баллон, внутрь которого помещена тонкая платиновая, железная или вольфрамовая проволока (нить). По сути это специальная лампа накаливания с водородным наполнением. Такое устройство имеет нелинейное сопротивление, при котором в определённом диапазоне силы тока незначительный её прирост даёт значительное увеличение напряжения на выводах. То есть бареттер — это резистор с положительным температурным коэффициентом.

Существуют также полупроводниковые эквиваленты водородного бареттера, собранные на полупроводниковых приборах (транзисторах), или интегральные.^[1]

Принцип действия состоит в том, что при увеличении приложенного напряжения возрастает температура нити накала и, следовательно, ее сопротивление. В результате при изменении напряжения на бареттере сила тока практически не изменяется. Таким образом, бареттер, включенный последовательно с нагрузкой, поддерживает в ней стабильный ток при изменениях напряжения питания. Такие приборы использовались ранее для защиты дорогостоящих ламп накаливания, нитей накала кинескопов и радиоламп, в стабилизаторах тока. Бареттеры ограничивают опасные скачки тока при включении радиоэлектронной аппаратуры. С такой же целью можно использовать лампу накаливания с вольфрамовой нитью, если её ток будет в подходящем диапазоне. Бареттеры, как правило, могут работать и при постоянном, и при переменном токе. Бареттер обладает заметной тепловой инерцией, поэтому способен стабилизировать только медленные изменения тока. Обычные бареттеры не защищены от перегрузок по току и не способны задавать предельный ток нагрузки.

24. Прямоходовые и обратноходовые DC/DC преобразователи.

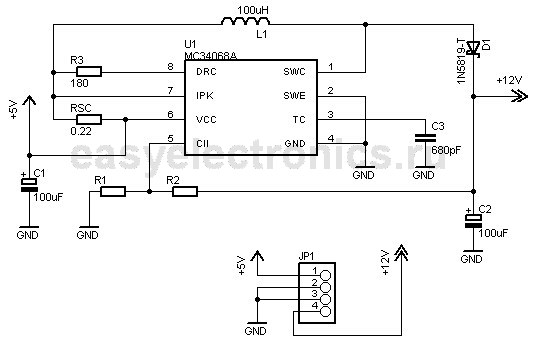

Готовых решений DC-DC существует очень много. Как в виде микроблоков, так и специализированных микросхем. Я же не буду мудрить и для демонстрации опыта приведу пример схемы на MC34063A которую уже использовал в примере понижающего DC-DC преобразователя.

Работа Питание через токовый шунт Rsc идет в дроссель L1 оттуда через ключ (SWC/SWE) на землю и через диод D1 на накопительный конденсатор C2. C него на нагрузку. Прям как в схеме приведенной выше. Остальные элементы для задания режима работы микросхемы.

25. Основные типы логических элементов. УГО, реализуемые функции и таблицы истинности.

Логические элементы — устройства, предназначенные для обработки информации в цифровой форме (последовательности сигналов высокого — «1» и низкого — «0» уровней в двоичной логике, последовательность «0», «1» и «2» в троичной логике, последовательности «0», «1», «2», «3», «4», «5», «6», «7», «8» и «9» в десятичной логике). Физически логические элементы могут быть выполнены механическими, электромеханическими (на электромагнитных реле), электронными (на диодах и транзисторах), пневматическими, гидравлическими, оптическими и др.

С развитием электротехники от механических логических элементов перешли к электромеханическим логическим элементам (на электромагнитных реле), а затем к электронным логическим элементам на электронных лампах, позже — на транзисторах. После доказательства в 1946 г. теоремы Джона фон Неймана об экономичности показательных позиционных систем счисления стало известно о преимуществах двоичной и троичной систем счисления по сравнению с десятичной системой счисления. От десятичных логических элементов перешли к двоичным логическим элементам. Двоичность и троичность позволяет значительно сократить количество операций и элементов, выполняющих эту обработку, по сравнению с десятичными логическими элементами.

Логические элементы выполняют логическую функцию (операцию) над входными сигналами (операндами, данными).

Всего возможно   логических функций и соответствующих им логических элементов, где   — основание системы счисления,   — число входов (аргументов),   — число выходов, то есть бесконечное число логических элементов. Поэтому в данной статье рассматриваются только простейшие и важнейшие логические элементы.

Всего возможны   двоичных двухвходовых логических элементов и   двоичных трёхвходовых логических элементов (Булева функция).

Кроме 16 двоичных двухвходовых логических элементов и 256 трёхвходовых двоичных логических элементов возможны 19 683 двухвходовых троичных логических элементов и 7 625 597 484 987 трёхвходовых троичных логических элементов (троичные функции).

26. Источники вторичного электропитания. Разновидности и особенности схемотехники.

Вторичный источник электропитания — это устройство, предназначенное для обеспечения питания электроприбора электрической энергией, при соответствии требованиям её параметров: напряжения, тока, и т. д. путём преобразования энергии других источников питания^[1]. Согласно ГОСТ Р 52907-2008 слово «вторичный» опускается^[2].

Источник электропитания может быть интегрированным в общую схему (обычно в простых устройствах; либо когда недопустимо даже незначительное падение напряжения на подводящих проводах — например материнская плата компьютера имеет встроенные преобразователи напряжения для питания процессора), выполненным в виде модуля (блока питания, стойки электропитания и т. д.), или даже расположенным в отдельном помещении (цехеэлектропитания).

• Обеспечение передачи мощности — источник питания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.

• Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.

• Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины для питания различных цепей.

• Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и т. д. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например, для зарядки аккумуляторов) необходима стабилизация тока.

• Защита — напряжение, или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор, или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.

• Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.

• Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.

• Управление — может включать регулировку, включение/отключение каких-либо цепей, или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).

• Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.

27. Счетчики. Схемотехника, диаграммы состояний и особенности применения.

Счётчик числа импульсов — устройство, на выходах которого получается двоичный (двоично-десятичный) код, определяемый числом поступивших импульсов. Счётчики могут строиться на двухступенчатых D-триггерах, T-триггерах и JK-триггерах.

Основной параметр счётчика — модуль счёта — максимальное число единичных сигналов, которое может быть сосчитано счётчиком. Счётчики обозначают через СТ (от англ. counter).

Счётчики классифицируют:

• по числу устойчивых состояний триггеров

  • на двоичных триггерах

  • на троичных триггерах^[1]

  • на n-ичных триггерах

• по модулю счёта:

  • двоично-десятичные (декада);

  • двоичные;

  • с произвольным постоянным модулем счёта;

  • с переменным модулем счёта;

• по направлению счёта:

  • суммирующие;

  • вычитающие;

  • реверсивные;

• по способу формирования внутренних связей:

  • с последовательным переносом;

  • с ускоренным переносом;

    • с параллельным ускоренным переносом;

    • со сквозным ускоренным переносом;

  • с комбинированным переносом;

  • кольцевые;

• по способу переключения триггера:

  • синхронные;

  • асинхронные;

• Счётчик Джонсона^[2]

28. Способы построения счетчиков с произвольным модулем счета.

Рассмотрим работу суммирующего двоичного счетчика (K _сч. = 2^m) с естественным порядком счета и с K _сч. = 8. Для его построения необходимо m = log₂ 8 = 3 триггера, что соответствует трем разрядам двоичного числа.

Таблица состояний такого счетчика имеет вид (табл. 13), причем входной сигнал xⁿ обозначим через 1, Q₃ⁿ – старший разряд, Q₁ⁿ – младший разряд.

Таблица 13

xn	Q3n	Q2n	Q1n	Q3n+1	Q2n+1	Q1n+1
1 1 1 1 1 1 1 1	0 0 0 0 1 1 1 1	0 0 1 1 0 0 1 1	0 1 0 1 0 1 0 1	0 0 0 1 1 1 1 0	0 1 1 0 0 1 1 0	1 0 1 0 1 0 1 0

Из анализа таблицы видно:

• триггер младшего разряда Q₁ переключается от каждого входного сигнала;

• второй разряд Q₂ переключается через два входных сигнала;

• третий разряд Q₃ переключается через четыре входных сигнала.

Таким образом, частота переключения каждого следующего триггера уменьшается вдвое. Следовательно, счетчик можно построить как цепочку последовательно включенных счетных триггеров.

Построим такой счетчик на JK-триггерах, работающих в счетном режиме (рис. 40).

А

б

Рис. 40. Последовательный суммирующий счетчик на JK-триггерах – а; временная диаграмма его работы – б

Данный счетчик может работать как вычитающий. Для этого необходимо сигналы на входы последующих разрядов подавать с инверсных выходов триггеров предыдущих разрядов.

Так как полученный счетчик – асинхронный, то каждый его триггер срабатывает с задержкой относительно входного сигнала. Поэтому по мере продвижения сигнала от младшего разряда к старшему эта задержка суммируется и может произойти искажение информации, в виде несоответствие числа уже поступивших в счетчик импульсов и кода на его выходах. В общем случае суммарная задержка пропорциональна числу триггеров, что снижает быстродействие счетчика.

29. Прикладные программы для компьютерного синтеза и отладки схем.

30. Электромагнитные ПРУ люминесцентных ламп. Недостатки.

Для поддержания и стабилизации процесса разряда последовательно с люминесцентной лампой включается балластное сопротивление в сети переменного тока в виде дросселя или дросселя и конденсатора. Эти устройства называют пускорегулирующими аппаратами (ПРА).

Напряжение сети, при котором работает люминесцентная лампа в установившемся режиме, недостаточно для ее зажигания. Для образования газового разряда, т. е. пробоя газового пространства, необходимо повысить эмиссию электронов путем их предварительного разогрева или подачи на электроды импульса повышенного напряжения. То и другое обеспечивается с помощью стартера, включенного параллельно лампе.

Схема включения люминесцентной лампы: а - с индуктивным балластом, б - с индуктивно-емкостным балластом.

Бесстартерные схемы включения люминесцентных ламп

Недостатки стартерных схем включения (значительный шум, создаваемый ПРА при работе, возгораемость при аварийных режимах и др.), а также низкое качество выпускаемых стартеров привели к настойчивым поискам бесстартерных экономически целесообразных рациональных ПРА с тем, чтобы в первую очередь применить их в установках, где достаточно просты и дешевы.

Для надежной работы бесстартерных схем которых рекомендуется применять лампы с нанесенной на колбы токопроводящей полосой.

31. Стартерные схемы ПРУ люминесцентных ламп.

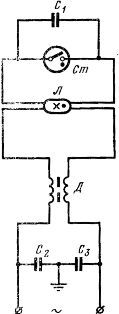

Одноламповая стартерная схема включения люминесцентной лампы: Л - люминесцентная лампа, Д - дроссель, Ст - стартер, С1 - С3 - конденсаторы.

Конденсатор, включенный параллельно стартеру, и конденсаторы на входе схемы предназначены для снижения уровня радиопомех. Конденсатор, включенный параллельно стартеру, кроме того, способствует увеличению срока службы стартера и влияет на процесс зажигания лампы, способствуя значительному снижению импульса напряжения в стартере (с 8000 -12 000 В до 600 - 1500 В) при одновременном увеличении энергии импульса (за счет увеличения его продолжительности).

Н едостатком описанной стартерной схемы является низкий cos фи, не превышающий 0,5. Повышение cos фи достигается либо включением конденсатора на вводе, либо применением индуктивно-емкостной схемы. Однако и в этом случае cos фи 0,9 - 0,92 в результате наличия высших гармонических составляющих в кривой тока, определяемых спецификой газового разряда и пускорегулирующей аппаратурой.

32. Асинхронные и синхронные JK- и Т-триггеры. Основные структуры, карты Карно и временные диаграммы.

T-триггеры[править | править исходный текст]

Т-триггер (от англ. Toggle - переключатель) часто называют счётным триггером, так как он является простейшим счётчиком до 2.

Т-триггер асинхронный[править | править исходный текст]

Асинхронный Т-триггер не имеет входа разрешения счёта - Т и переключается по каждому тактовому импульсу на входе С.

Работа схемы асинхронного двухступенчатого T-триггера с парафазным входом на двух парафазных D-триггерах на восьми логических вентилях 2И-НЕ. Слева — входы, справа — выходы. Синий цвет соответствует 0, красный — 1

T-триггер синхронный[править | править исходный текст]

T	Q(t)	Q(t+1)
0	0	0
0	1	1
1	0	1
1	1	0

Условное графическое обозначение (УГО) синхронного T-триггера с динамическим входом синхронизации С на схемах.

Синхронный Т-триггер^[14], при единице на входе Т, по каждому такту на входе С изменяет своё логическое состояние на противоположное, и не изменяет выходное состояние при нуле на входе T. Т-триггер можно построить на JK-триггере, на двухступенчатом (Master-Slave, MS) D-триггере и на двух одноступенчатых D-триггерах и инверторе.

Как можно видеть в таблице истинности JK-триггера, он переходит в инверсное состояние каждый раз при одновременной подаче на входы J и K логической 1. Это свойство позволяет создать на базе JK-триггера Т-триггер, объединяя входы J и К.

JK-триггер[править | править исходный текст]

JK-триггер с дополнительными асинхронными инверсными входами S и R

J	K	Q(t)	Q(t+1)
0	0	0	0
0	0	1	1
0	1	0	0
0	1	1	0
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	0

JK-триггер^[15][16] работает так же как RS-триггер, с одним лишь исключением: при подаче логической единицы на оба входа J и K состояние выхода триггера изменяется на противоположное. Вход J (от англ. Jerk — включение) аналогичен входу S у RS-триггера. Вход K (от англ. Kill — отключение) аналогичен входу R у RS-триггера. При подаче единицы на вход J и нуля на вход K выходное состояние триггера становится равным логической единице. А при подаче единицы на вход K и нуля на вход J выходное состояние триггера становится равным логическому нулю. JK-триггер в отличие от RS-триггера не имеет запрещённых состояний на основных входах, однако это никак не помогает при нарушении правил разработки логических схем. На практике применяются только синхронные JK-триггеры, то есть состояния основных входов J и K учитываются только в момент тактирования, например по положительному фронту импульса на входе синхронизации.

Куб Карно́ — графический способ минимизации переключательных (булевых) функций, обеспечивающий относительную простоту работы с большими выражениями и устранение потенциальных гонок^[1]. Представляет собой операции попарного неполного склеивания и элементарного поглощения. Карты Карно рассматриваются как перестроенная соответствующим образом таблица истинности функции.

Основным методом минимизации логических функций, представленных в виде СДНФ или СКНФ, является операция попарного неполного склеивания и элементарного поглощения. Операция попарного склеивания осуществляется между двумя термами (членами), содержащими одинаковые переменные, вхождения которых (прямые и инверсные) совпадают для всех переменных, кроме одной. В этом случае все переменные, кроме одной, можно вынести за скобки, а оставшиеся в скобках прямое и инверсное вхождение одной переменной подвергнуть склейке.

33. Схемотехника электронных стартеров ПРУ люминесцентных ламп.
