1. Виды и типы схем.

Виды и типы схем

В соответствии с ГОСТ 2.701-84 «Схемы. Виды и типы. Общие требования к выполнению» схемы классифицируются по назначению, а также по типу элементов и связей между ними. Наименование и код схем определяют их видом и типом.

Код схемы должен состоять из буквенной части, определяющей вид схемы, и цифровой части, определяющей тип схемы (таблица 16).

                                                                                Таблица 16 – Виды и типы схем

Виды схем обозначают буквами:		Типы схем обозначают цифрами:
электрические	- Э	структурные	-1
гидравлические	- Г	функциональные	-2
пневматические	- П	принципиальные (полные)	-3
газовые (кроме пневматических)	- X	соединений (монтажные)	-4
кинематические	- К	подключения	-5
вакуумные	- В	общие	-6
оптические	- Л	расположения	-7
энергетические	- Р	объединенные	-0
деления	- Е
комбинированные	- С

Например, схема электрическая принципиальная - ЭЗ; схема гидравлическая соединений - Г4; схема деления структурная - E1; схема электрогидравлическая принципиальная - СЗ; схема электрическая соединений и подключения - ЭО; схема гидравлическая структурная, принципиальная и соединений - ГО.

Структурные схемы определяют основные функциональные части изделия или процесса, их назначение и взаимосвязи. Этот тип схем применяется наиболее часто, он объединяет схемы, отражающие состав изделий; блок-схемы, определяющие алгоритмы обработки информации; организационно-управленческие схемы и т. п.

Функциональные схемы содержат информацию о процессах, протекающих в объектах. Такие схемы позволяют анализировать возможности вновь разрабатываемых объектов, обосновывать проведение отладки и ремонта.

Принципиальные схемы определяют полный состав элементов объекта и связей между ними, служат основанием для разработки комплекта конструкторской документации на объект.

Схемы соединений отображают только связи между частями объекта, осуществляемые с помощью связующих элементов, с указанием их геометрического положения относительно частей объекта.

Схемы подключений показывают внешние подключения объектов.

Схемы расположения отображают геометрическое расположение элементов объектов относительно друг друга.

Общие схемы составляются с целью наглядного представления информации о составе очень сложных объектов и видах связи между их частями.

2. УГО на структурных и функциональных электрических схемах

Структурная схема

Такая схема дает общее представление о принципе действия устройства (электроустановки) и об основных его функциональных узлах (частях).

Разработка проекта, как правило, начинается именно с такой схемы. Изображение функциональных узлов (частей) выполняется в виде прямоугольников или условных графических изображений.

Реальное расположение этих узлов может не учитываться. Связи между узлами изображаются линиями, а направление протекания электрических процессов – стрелками на этих линиях.

Так же на схеме указывают технические параметры функциональных частей в виде поясняющих надписей.

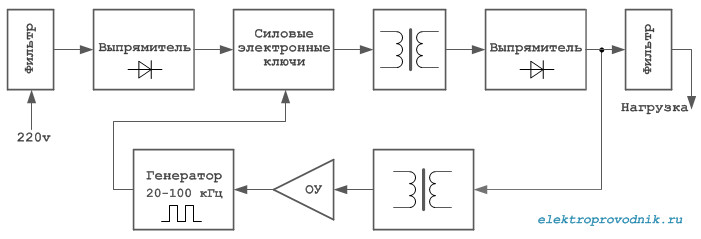

Структурная схема импульсного источника питания

Функциональная схема

Эта схема очень схожа со структурной схемой.

Основное отличие состоит в том, что функциональная схема более подробно разъясняет принцип работы устройства (изделия, установки).

На такой схеме поясняются протекающие процессы между функциональными узлами (частями).

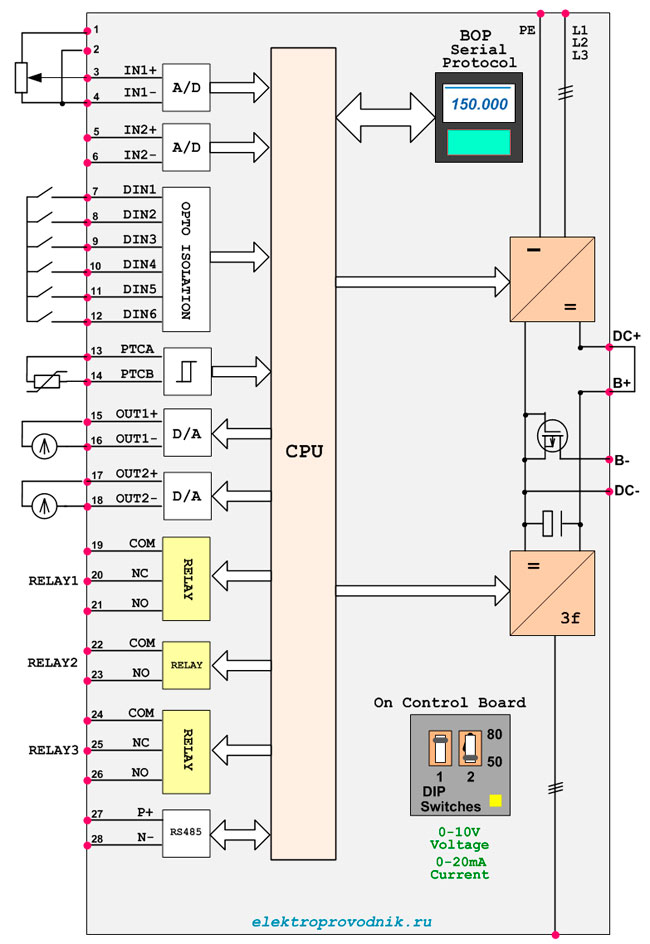

Функциональная схема преобразователя частоты

3. УГО на принципиальных электрических схемах.

Принципиальная схема

Самый распространенный тип электрических схем, дающий наиболее полное представление о работе электрических цепей установки.

Здесь показываются все электрические и магнитные связи между функциональными частями и компонентами электроустановки.

Принципиальная электрическая схема может быть как полной, так и однолинейной. Однолинейная схема проще по уровню восприятия и довольно широко используется в электроэнергетике.

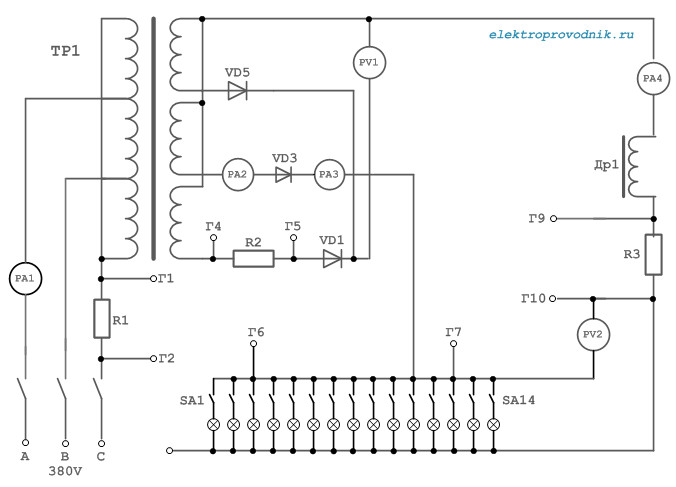

Принципиальная схема трехфазного выпрямителя

4. ВАХ и назначение варисторов.

Вари́стор (англ. vari(able) (resi)stor — переменный резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Обладает свойством резко уменьшать свое сопротивление с единиц ГОм до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины. При дальнейшем увеличении напряжения сопротивление уменьшается ещё сильнее. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП). В русскоязычной литературе часто применяется термин разрядник  для обозначения варистора или устройства защиты от импульсных перенапряжений (УЗИП) на основе варистора. Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника — преимущественно порошкообразного карбида кремния SiC или оксида цинка ZnO, и связующего вещества (глина, жидкое стекло, лаки,смолы и др.). Далее поверхность полученного элемента металлизируют и припаивают к ней выводы.

Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,1 мА до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.

Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.

Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.

Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.

5. Назначение и принцип работы терморезисторов.

Терморезистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры

Для терморезистора характерны большой температурный коэффициент сопротивления (ТКС) (в десятки раз превышающий этот коэффициент у металлов), простота устройства, способность работать в различных климатических условиях при значительных механических нагрузках, относительно невысокая долговременная стабильность характеристик.

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Режим работы терморезисторов зависит от того, на каком участке статической вольтамперной характеристики (ВАХ)выбрана рабочая точка. В свою очередь ВАХ зависит как от конструкции, размеров и основных параметров терморезистора, так и от температуры, теплопроводности окружающей среды, тепловой связи между терморезистором и средой. Терморезисторы с рабочей точкой на начальном (линейном) участке ВАХ используются для измерения и контроля температуры и компенсации температурных изменений параметров электрических цепей и электронных приборов. Терморезисторы с рабочей точкой на нисходящем участке ВАХ (с отрицательным сопротивлением) применяются в качестве пусковых реле, реле времени, измерителей мощности электро­магнит­ного излучения на СВЧ стабилизаторов температуры и напряжения. Режим работы терморезистора, при котором рабочая точка находится также на ниспадающем участке ВАХ (при этом используется зависимость сопротивления терморезистора от температуры и теплопроводности окружающей среды), характерен для терморезисторов, применяемых в системах теплового контроля и пожарной сигнализации, регулирования уровня жидких и сыпучих сред; действие таких терморезисторов основано на возникновении релейного эффекта в цепи с терморезистором при изменении температуры окружающей среды или условий теплообмена терморезистора со средой.

6. Асинхронные и синхронные RS- и D-триггеры. Схемотехника и особенности применения.

Триггер (триггерная система) — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения. По характеру действия триггеры относятся к импульсным устройствам — их активные элементы (транзисторы, лампы) работают в ключевом режиме, а смена состояний длится очень короткое время.

Каждая из систем классификации характеризует триггеры по разным показателям и поэтому дополняет одна другую. К примеру, триггеры RS-типа могут быть в синхронном и асинхронном исполнении.

Асинхронный триггер изменяет своё состояние непосредственно в момент появления соответствующего информационного сигнала(ов), с некоторой задержкой равной сумме задержек на элементах, составляющих данный триггер.

Синхронные триггеры реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации С (от англ. clock). Этот вход также обозначают термином «такт». Такие информационные сигналы называют синхронными. Синхронные триггеры в свою очередь подразделяют на триггеры со статическим и с динамическим управлением по входу синхронизации С

Состояние триггера определяется сигналами на прямом и инверсном выходах. При положительном кодировании (позитивная логика) высокий уровень напряжения на прямом выходе отображает значение лог. 1 (состояние = 1), а низкий уровень — значение лог. 0 (состояние = 0). При отрицательном кодировании (негативная логика) высокому уровню (напряжению) соответствует логическое значение «0», а низкому уровню (напряжению) соответствует логическое значение «1».

D-триггер (D от англ. delay — задержка^[10][11][12] либо от data^[13] - данные) — запоминает состояние входа и выдаёт его на выход. D-триггеры имеют, как минимум, два входа: информационный D и синхронизации С. После прихода активного фронта импульса синхронизации на вход С D-триггер открывается. Сохранение информации в D-триггерах происходит после спада импульса синхронизации С. Так как информация на выходе остаётся неизменной до прихода очередного импульса синхронизации, D-триггер называют также триггером с запоминанием информации или триггером-защёлкой. Рассуждая чисто теоретически, парафазный (двухфазный) D-триггер можно образовать из любых RS- или JK-триггеров, если на их входы одновременно подавать взаимно инверсные сигналы.

7. Устройство и принцип работы силового IGBT транзистора.

Биполярный транзистор с изолированным затвором

(БТИЗ) (англ. IGBT от англ. Insulated-gate bipolar transistor) — трёхэлектродный силовой электронный прибор, используемый, в основном, как мощный электронный ключ в импульсных источниках питания, инверторах, в системах управления электрическими приводами.

По своей внутренней структуре БТИЗ представляет собой каскадное включение двух электронных ключей: входной ключ на полевом транзисторе управляет мощным оконечным ключом на биполярном транзисторе. Управляющий электрод называется затвором, как у полевого транзистора, два других электрода — эмиттером и коллектором, как у биполярного. Такое составное включение полевого и биполярного транзисторов позволяет сочетать в одном устройстве достоинства обоих типов полупроводниковых приборов.

 БТИЗ сочетает достоинства двух основных видов транзисторов:

• высокое входное сопротивление, низкий уровень управляющей мощности — от полевых транзисторов с изолированным затвором

• низкое значение остаточного напряжения во включенном состоянии — от биполярных транзисторов.

Основное применение БТИЗ — это инверторы, импульсные регуляторы тока, частотно-регулируемые приводы.

Широкое применение БТИЗ нашли в источниках сварочного тока, в управлении мощным электроприводом, в том числе на городском электрическом транспорте.

Применение БТИЗ-модулей в системах управления тяговыми двигателями позволяет (по сравнению с тиристорными устройствами) обеспечить высокий КПД, высокую плавность хода машины и возможность применения рекуперативного торможения практически на любой скорости.

БТИЗ применяют при работе с высокими напряжениями (более 1000 В), высокой температурой (более 100 °C) и высокой выходной мощностью (более 5 кВт). БТИЗ используются в схемах управления двигателями (при рабочей частоте менее 20 кГц), источниках бесперебойного питания (с постоянной нагрузкой и низкой частотой) и сварочных аппаратах (где требуется большой ток и низкая частота — до 50 кГц).

8. Принципы синтеза цифровых автоматов.

9. Супрессор. Принцип работы, схемы включения и ВАХ.

Для защиты аппаратуры от воздействия электрических перенапряжений и был разработан класс полупроводниковых приборов называемых TVS-диоды или “супрессоры”. Иногда в разговоре можно услышать: диодный предохранитель.
