Работа №1

Понижение угв с помощью иглофильтровых установок

1)Определить количество иглофильтров

2)Представить схему размещения 3)Определить трудозатраты при понижении УГВ Исходные данные: размеры здания 16х48м Ширина подошвы фундамента b_ф = 1.8м Глубина котлована h = 2.7м УГВ h₁ = 1.5м Мощность водоносного слоя H = 10м Коэффициент фильтрации К_ф = 40м/сут Грунт: супесь

Решение

Определить требуемое понижение УГВ: S = h - h₁ + 0,5 = 2.7 – 1.5 +0.5 = 1.7м Радиус действия одного иглофильтра: R = 1.95 * = 1.95 * 20 = 39м

Размеры по контуру всасывающего коллектора:

a = a₀ + b_ф +2 * 0.5 +2h * i +2(1.5/2) = 16 + 1.8 + 1 + 5.4 * 0.5 + 1.5 = 23 b = b₀ + b_ф +2 * 0.5 +2h * i +2(1.5/2) = 55

Площадь, ограниченная иглофильтрами:

F_k = a * b = 1265 м² Приведенный радиус группы иглофильтров: r = = 20.07 м

Радиус действия группы иглофильтров: R_r = R + r = 39 +20.07 = 50.07м Приток грунтовых вод к иглофильтровой установке Q = (π * К_ф (2 * H – S)S)/(ln(R_r) – ln(r)) = 3617.96 м³/сут = 150.75 м³/час Пропускная способность одного иглофильтра: q = 0.7πd К_ф = 4.4 м³/час Количество игл в установке: n = Q/q = 34.26 ≈ 35 шт.

Подсчет трудозатрат на понижение УГВ

№ ГЭСН	Наименование работ	Ед. изм.	Объем работ	Трудозатраты чел. ч.
				На ед. изм.	На объем работ
1	2	3	4	5	6
1-02-130-1	Погружение и установка легких иглофильтров	100 шт.	0.35	319.28	111.75
01-02-132-1	Монтаж всасывающего коллектора	100 шт.	1.56	37.97	53.33
01-02-132-2	Демонтаж всасывающего коллектора	100 шт.	1.56	25.64	40
01-02-131-1	Извлечение иглофильтров	1 шт.	35	1.17	40.95
Итого:					246.03

L = 2 ( a + b ) = 156

Работа №2

Земляные работы

1)Подсчитать объемы земляных работ 2)Определить трудозатраты на выполнение земляных работ

Исходные данные: размеры здания 16х48м Ширина подошвы фундамента b_ф = 1.8м Глубина котлована h = 2.7м УГВ h₁ = 1.5м Мощность водоносного слоя H = 10м Коэффициент фильтрации К_ф = 40м/сут Грунт: супесь

Решение

1)Срез грунта: S = (a₀ + 20) * (b₀ + 20) = 2448 м²

2)Разработка выемки (котлована) V_k = (A*B + a * b)/2 * H = (1360.04 + 955.04)/2 * 2.7 = 3125.36

a = a₀ + b_ф + 2 * 0.5 = 18.8

b = b₀ + b_ф + 2 * 0.5 = 50.8

A = a + 2Hi = 24.2

B = b + 2Hi = 56.2

H = h = 2.7 Разработка экскаватором с прямой лопатой: V_въезда = (6 + 1.5H) * 4H² = 293.06

Объем траншеи:

b = b_ф + 2 * 0.5 = 2.8 B = b_ф + 2Hi = 7.2

3) Доработка дна выемки:

S = a * b = 18.8 * 50.8 = 955.04

4)Устройство подготовки:

V_{подготовки} = L (b_ф + 2 * 0.5) * 0.2 = (2 (a +b )) * (1.8 + 1) * 0.2 = 77.95

L – общая длинна фундаментов

L = (a + b) * 2 = ( 18.8 + 50.8) * 2 = 139.2

5)Обратная засыпка пазух

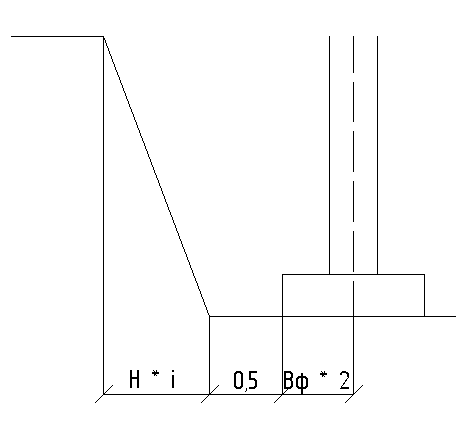

V_{засыпки котлована} = ((C + d) / (2 * K_p)) * H * L = (5.1 / 2.2) * 2.7 * 139.2 = 871.26

C = 0.5 + (b_ф / 2 – 0.2) = 0.5 + 0.7 = 1.2 d = C + h = 1.2 + 2.7 = 3.9

V_{засыпки траншеи} = (V_n – V_ф – V_ип) / K_p

V ^м_зк = 0.7 * V_зк = 0.7 * 871.26 = 609.8 (машинная)

V ^р_зк = 0.3 * V_зк = 0.7 * 871.26 = 261.38 (ручная)

V_т = (b + B) / 2 * H * L = (50.8 + 56.2) / 2 * 2.7 * 139.2 = = 20107.44

Расчет трудозатрат:

ГЭСН	Наименование работ	Ед. изм.	Объем работ	Трудозатраты
				На ед. изм.	На объем работ
01-01-036-2	Планировка площадки бульдозером мощностью 79кВт	1000 м3	2.448	0.25	0.612
01-01-0042-6	Разработка грунта в котловане ковшом 0,65 м3	1000 м3	3.125	5	15.625
01-01-036-1	Доработка дна котлована	1000 м3	0.955	0.38	0.363
08-01-0021	Устройство песчаной подготовки	1 м3	77.95	0.9	70.155
01-01-0334	Обратная засыпка пазух механизированная	1000 м3	0.61	4.18	2.55
01-02-0051	Уплотнение грунта обратной засыпки	100 м3	6.098	12.53	75.3
01-02-061	Засыпка пазух вручную с уплотнением	100 м3	2.614	97.2	254.08
