Содержание:

Описание автомобиля и его марка.
1.1 Основные параметры и размеры.	2
1.2 Двигатель.	3
1.3 Система смазки	4
1.4 Система питания	5
1.5 Система вентиляции картера	7
1.6 Система охлаждения	7
1.7 Система зажигания	10
1.8 Система выпуска газа	10
1.9 Трансмиссия	12
1.10 Тормоза	13
1.11 Кузов	16
1.12 Заправочные объемы (л)	19
1.13 Вспомогательное оборудование	19
2. Особенности эксплуатации
2.1 Пуск холодного двигателя	21
2.2 Обкатка	23
2.3 Корректировка угла опережения зажигания	23
2.4 Буксирование автомобиля	24
2.5 Пользование тормозами	24
2.6 Элементы управления автомобилем	29
2.7 Особенности зимней эксплуатации	31

Список использованной литературы 34

1. Описание автомобиля и его марка.

1.1 Основные параметры и размеры.

Модель: ВАЗ-21213

Тип кузова автомобиля: Универсал

Тип привода автомобиля: Полный привод

Снаряженная масса (кг) : 1210

Рабочий объем куб/см (л.): 1,69

Расход топлива (л/100 км): 9,2 л.

Время разгона от 0 до 100 км/ч : 19 с.

Максимальная скорость (км/ч) : 137 км/ч

Максимальная мощность л. с. при об/мин (кВт) : 79 при 5400

Колесная база автомобиля (мм): 2200 мм

Габаритные размеры длина (мм): 3740 мм

Габаритные размеры ширина (мм): 1400-1430 мм

Габаритные размеры высота (мм): 1640 мм

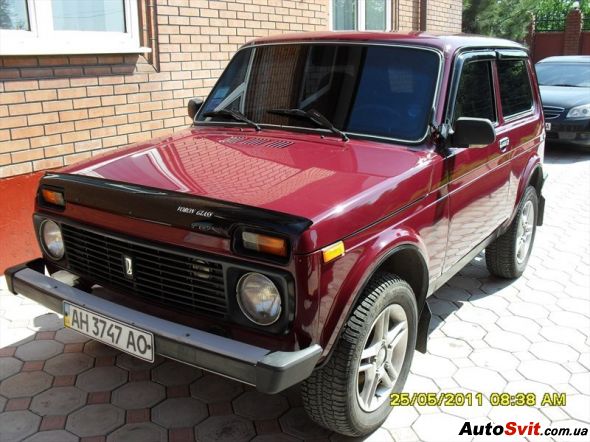

Рис.1 ВАЗ- 21213

1.2 Двигатель.

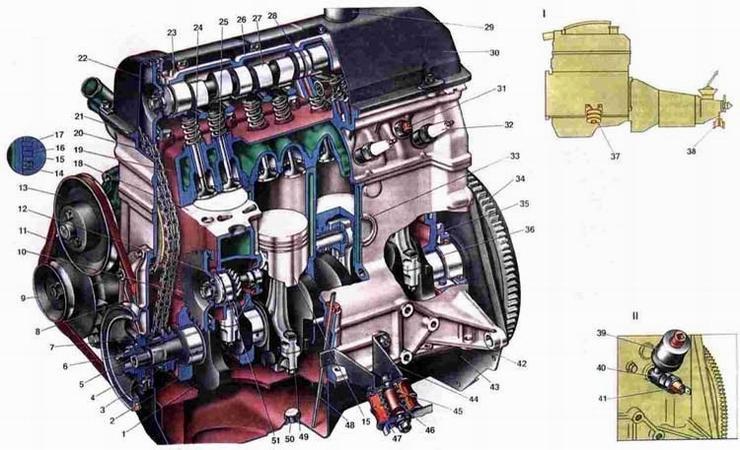

Рис 2. Строение двигателя

1 - Коленчатый вал; 2 - Крышка первого коренного подшипника; 3 - Звездочка коленчатого вала; 4 - Шкив коленчатого вала; 5 - Шпонка шкива и звездочки коленчатого вала; 6 - Храповик; 7 - Передний сальник коленчатого вала; 8 - Крышка привода механизма газораспределения; 9 - Шкив генератора ваз 21213; 10 - Звездочка привода масляного насоса и распределителя зажигания ваз 21213; 11 - Ремень привода насоса охлаждающей жидкости и генератора ваз 21213; 12 - Валик привода масляного насоса, топливного насоса и распределителя зажигания ваз 21213; 13 - Шкив водяного насоса охлаждающей жидкости; 14 - Маслосъемное кольцо; 15 - Поршень; 16 - Нижнее компрессионное кольцо; 17 - Верхнее компрессионное кольцо; 18 - Блок цилиндров ваз 21213; 19 - Головка цилиндров ваз 21213; 20 - Цепь привода механизма газораспределения ваз 21213; 21 - Прокладка крышки головки цилиндров ваз 21213; 22 - Звездочка распределительного вала; 23 - Установочный выступ на корпусе подшипников распределительного вала; 24 - Выпускной клапан ваз 21213; 25 - Впускной клапан ваз 21213; 26 - Корпус подшипников распределительного вала; 27 - Распределительный вал; 28 - Рычаг привода клапана ваз 21213; 29 - Маслоналивная горловина; 30 - Крышка головки цилиндров ваз 21213; 31 - Датчик указателя температуры охлаждающей жидкости; 32 - Свеча зажигания ваз 21213; 33 - Палец поршня; 34 - Маховик; 35 - Держатель заднего сальника коленчатого вала; 36 - Упорное полукольцо коленчатого вала; 37 - Передняя опора двигателя ваз 21213; 38 - Задняя опора двигателя ваз 21213; 39 - Датчик указателя давления масла; 40 - Штуцер; 41 - Датчик контрольной лампы давления масла; 42 - Передняя крышка картера сцепления ваз 21213; 43 - Масляный картер; 44 - Кронштейн передней опоры; 45 - Пружина передней опоры; 46 - Буфер подушки передней опоры; 47 - Резиновая подушка передней опоры; 48 - Указатель уровня масла; 49 - Шатун с крышкой в сборе; 50 - Пробка сливного отверстия масляного картера; 51 - Втулки валика привода масляного насоса, топливного насоса и распределителя зажигания.

Тип: четырехтактный, бензиновый, карбюраторный

Число и расположение цилиндров: 4, в ряд

Диаметр цилиндра и ход поршня, мм: 82:80

Рабочий объем двигателя, л: 1,69

Степень сжатия: 9,3

Порядок работы цилиндров: 1-3-4-2

Направление вращения коленчатого вала: правое
