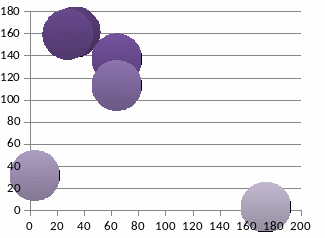

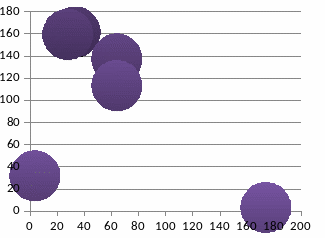

- •1.1. Расположение потребителей и ип на координатной плоскости
- •1.2. Составление вариантов схемы соединения линий и их предварительный расчёт.
- •1.2.1. Расчет первого варианта разомкнутой схемы
- •1.2.2. Расчёт второго варианта разомкнутой схемы
- •1.2.3. Расчет третьего варианта разомкнутой схемы.
- •1.2.4. Расчет четвертого варианта разомкнутой схемы.
- •1.2.5. Расчет первого варианта замкнутой схемы
- •1.2.6. Расчет второго варианта замкнутой схемы
- •1.2.7. Расчет третьего варианта замкнутой схемы
- •1.2.8. Расчет четвертого варианта замкнутой схемы
- •1.3. Выбор генераторов проектируемой сети.
- •Основные технические данные турбогенераторов
- •1.4. Выбор трансформаторов понижающих подстанций
- •1.5. Выбор конструктивного исполнения числа цепей и сечений воздушных линий
- •Для одноцепной:
- •1.5.1. Расчёт экономической плотности тока и сечений воздушных линий для разомкнутой схеме
- •1.5.2. Расчёт экономической плотности тока и сечений воздушных линий для замкнутой схемы
- •2. Выбор рациональной схемы электрической сети на основании технико-экономических сравнениях конкурентно способных вариантов.
- •3. Определение параметров установившихся режимов электрической сети
- •3.1. Общие сведения
- •3.2. Определение параметров схемы замещения электрической сети
- •3.3. Определение параметров режима выбранной электрической сети
- •3.3.1 Расчет нормального установившегося режима
- •3.3.2 Расчет аварийного режима
- •3.4. Выбор средств регулирования напряжения
1.2. Составление вариантов схемы соединения линий и их предварительный расчёт.
Вариант № 1
Замкнутые Разомкнутые
Вариант № 2
Вариант № 3
Рис. 1.2. Варианты схем соединений районной сети для питания пяти потребителей.
Вариант № 4
Рис. 1.2.1 Варианты схем соединений районной сети для питания пяти потребителей.
1.2.1. Расчет первого варианта разомкнутой схемы
Рис. 1.2.1. Первый вариант разомкнутой схемы
Все расчёты сводим в таблицу.
Сведения о расчётных нагрузках и номинальном напряжении воздушных линий, системе напряжений и числе ступеней трансформации для первого варианта разомкнутой схемы
Таблица 1.2.1.
Сводная таблица для первого варианта разомкнутой схемы
-
Наименование схемы участка сети
4-3
ИП-4
1-2
5-1
ИП-5
Итого
Протяженность воздушной линии в одном исполнении, км
2,2
15,51
0,583
12,1
17,27
47,663
Протяженность трассы, км
4,4
31,02
1,166
24,2
34,54
95.326
Расчётная нагрузка, МВА
P
21
30
19
13,4
202
406
Q
18
25,22
16,25
127,09
176,41
362.97
S
27,66
39,19
25
184,7
268,18
544.73
Номинальное напряжение участка, кВ
110
110
110
220
220
220/110
Число ступеней трансформации
2
2
3
2
2
11
1.2.2. Расчёт второго варианта разомкнутой схемы
Рис. 1.2.2. Второй вариант разомкнутой схемы
Все расчёты сводим в таблицу
Таблица 1.2.2.
Сводная таблица для второго варианта разомкнутой схемы
-
Наименование схемы участка сети
5-4
ИП-5
1-2
1-3
ИП-1
Итого
Протяженность воздушной линии в одном исполнении, км
9,22
15,7
0,53
3,56
19,3
48,31
Протяженность трассы, км
18,44
31,4
1,06
7,12
38,6
96,62
Расчётная нагрузка, МВА
P
9
77
19
21
155
281
Q
7,22
56,54
16,25
18
145,09
243,1
S
11,5
95,5
25
27,6
212,3
371,9
Номинальное напряжение участка, кВ
110
110
110
110
220
220/110
Число ступеней трансформации
2
2
2
2
2
10
