3.3. Определение параметров режима выбранной электрической сети
3.3.1 Расчет нормального установившегося режима
Участок 2-1
(
+
)
Участок 5 – 1
Участок
3-1
(
+
)
Участок
4-1
(
+
)
Участок 1-ИП
(
+
)
=
=365 – j219
3.3.2 Расчет аварийного режима
В целях увеличения надежности и устойчивости сети, на участках ИП-1, ИП-1, 4-1 примем постройку двух воздушных линий. Выполним расчет аварийного режима в программе RastrWin.

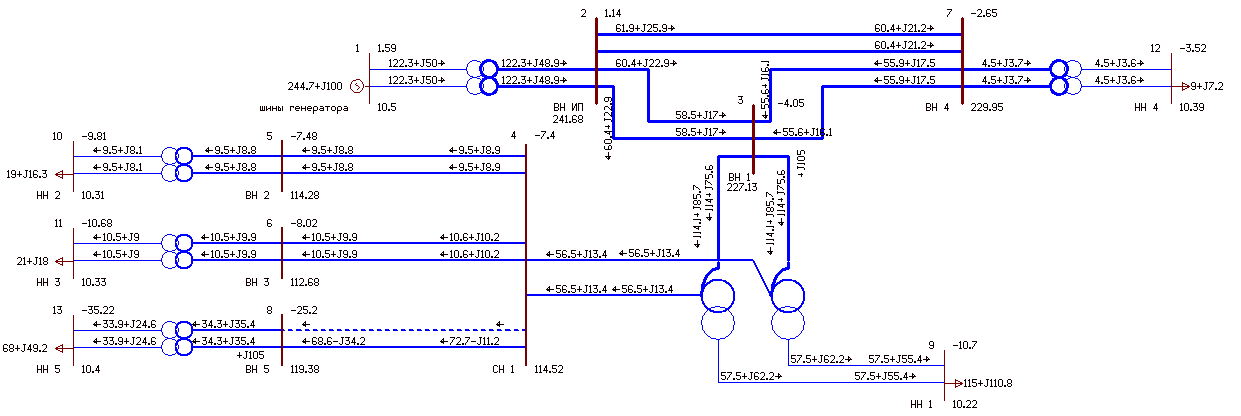

Рис 3.2 Аварийный режим, обрыв линии ИП-4

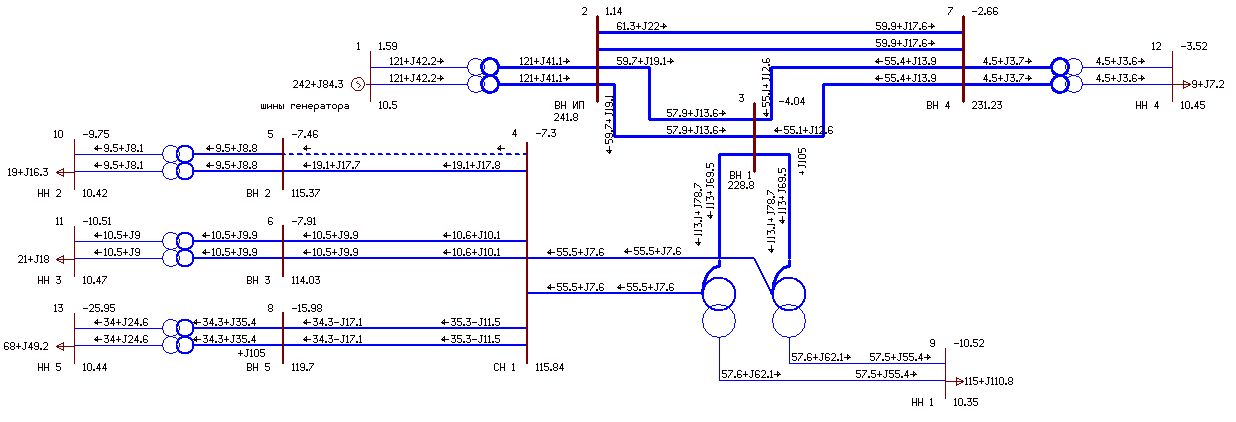

Рис 3.3 Аварийный режим, обрыв линии 1-4

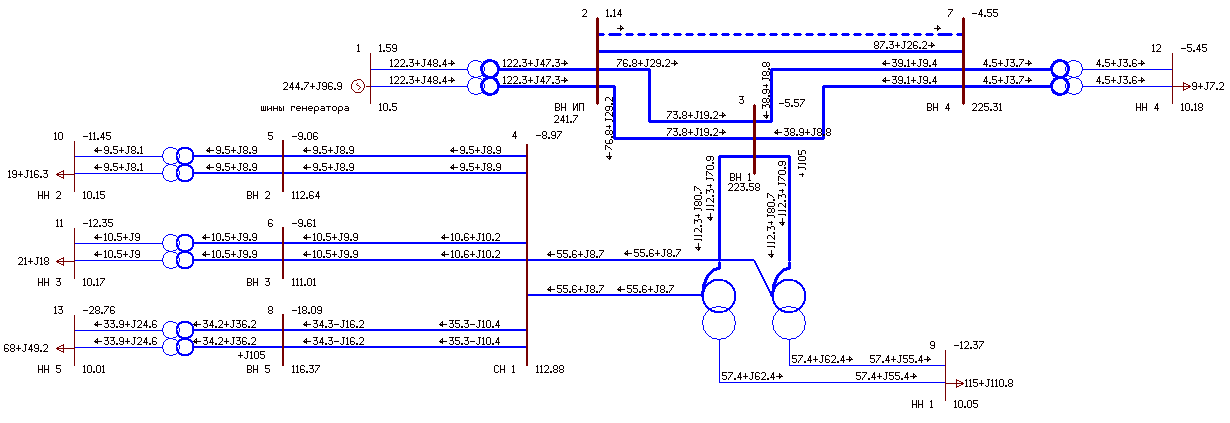

Рис 3.4 Аварийный режим, обрыв линии 1-2

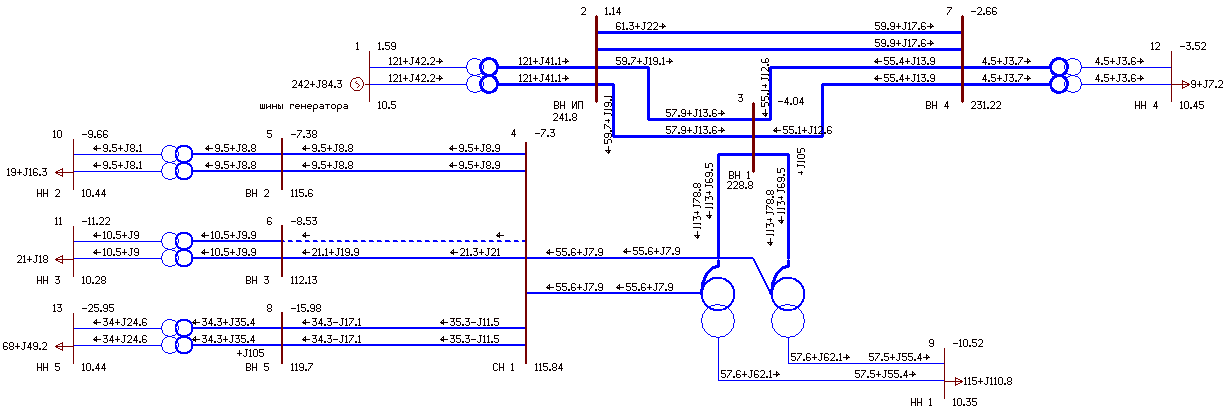

Рис 3.5 Аварийный режим, обрыв линии 1-3

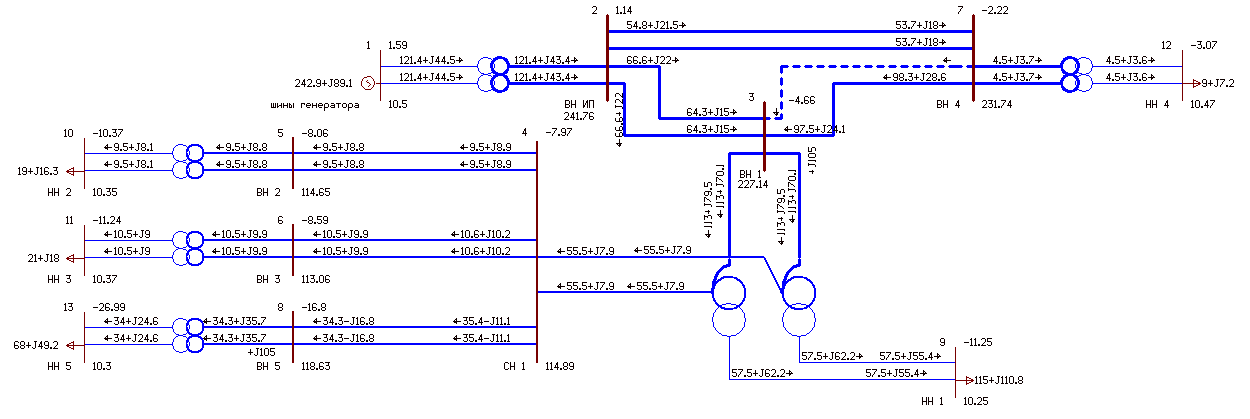

Рис 3.6 Аварийный режим, обрыв линии 1-5
Рис 3.7 Аварийный режим, обрыв линии ИП-1
3.4. Выбор средств регулирования напряжения
Для обеспечения требований, предъявляемых к качеству напряжения потребителей электроэнергии, значения напряжения в проектируемой сети должны быть в определенных пределах.
Регулирование напряжения может осуществляться на шинах источников питания и на шинах приемных подстанций.
Для
всех трансформаторов на подстанциях
2, 3, 4 и 5 пределы регулирования принимаются
равными
согласно паспортным данным.
Напряжение
одного регулировочного ответвления
определяется по формуле:
На
основе
составляем таблицу регулировочных
ответвлений
Таблица
3.4.1.
Регулировочные ответвления
Положение РПН |
-9 |
-8 |
-7 |
-6 |
-5 |
-4 |
-3 |
-2 |
-1 |
|
78,2 |
82,3 |
86,4 |
90,5 |
94,7 |
98,6 |
102,7 |
106,8 |
110,9 |
|
0,0552 |
0.0543 |
0.0534 |
0.0526 |
0.0517 |
0.0509 |
0.0501 |
0.0493 |
0.0486 |
Положение РПН |
0 |
||||||||
|
115 |
||||||||
|
0.048 |
||||||||
Положение РПН |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
119,1 |
123,2 |
127,3 |
131,4 |
135,5 |
139,5 |
143,6 |
147,7 |
151,8 |
|
0,0478 |
0.0471 |
0.0464 |
0.0458 |
0.0451 |
0.0445 |
0.0439 |
0.0433 |
0.0427 |
Для
трансформатора на подстанции 1 пределы
регулирования принимаются равными
согласно паспортным данным.
Таблица 3.4.2.
Регулировочные ответвления
Положение РПН |
- 6 |
- 5 |
- 4 |
- 3 |
- 2 |
- 1 |
|
202,4 |
207 |
211,6 |
216,2 |
220,8 |
225,4 |
|
0.0543 |
0.0531 |
0.05199 |
0.0509 |
0.0498 |
0.0488 |
Положение РПН |
0 |
|||||
|
230 |
|||||
|
0.0478 |
|||||
Положение РПН |
1 |
2 |
3 |
4 |
5 |
6 |
|
234,6 |
239,2 |
243,8 |
248,4 |
253 |
257,6 |
|
0,0469 |
0,04599 |
0,045 |
0,0443 |
0,0435 |
0,0427 |
Таблица
3.4.4.
Сводная таблица напряжений и положений РПН
№ п/ст |
1 |
2 |
3 |
4 |
5 |
|
Нормальный режим |
||||||
|
228,78 |
115,58 |
114,01 |
231,21 |
119,68 |
|
|
10,35 |
10,44 |
10,47 |
10,45 |
10,43 |
|
Положение РПН |
- 2 |
1 |
0 |
3 |
- 4 |
|
Заключение
В данном курсовом проекте спроектирована районная электрическая сеть с номинальным напряжением 220/110 кВ.
Данная сеть предназначена для осуществления энергоснабжения 5 промышленных предприятий.
Были составлены 8 вариантов конфигурации сети, из которых на основании протяжённости трассы и распределения мощностей были выбраны 2 схемы, которые были рассмотрены с точки зрения минимума приведенных затрат.
Для дальнейшего рассмотрения была выбрана замкнутая схема.
