3. Определение параметров установившихся режимов электрической сети
3.1. Общие сведения
Под установившимися режимами электрической сети понимаются длительные нормальные и послеаварийные режимы.
Целью расчетов установившихся режимов является определение параметров режима и их анализ на соответствие допустимым значениям.
Исходными данными для режима служат параметры сети: активные и реактивные мощности, потребляемые в узлах сети, напряжение в питающем узле сети. Расчеты режима электрической сети разделяются на ряд этапов:
определение параметров схемы замещения электрической сети
расчет распределения мощностей по элементам сети
расчет режима напряжений в узлах сети и выбор регулировочных ответвлений
3.2. Определение параметров схемы замещения электрической сети
ВЛЭП протяженностью до 400 км при напряжении U = 220 кВ представляются П-образной схемой замещения, параметры которой определяются по формулам:
Активное сопротивление линии:
Одноцепная Двухцепная
Реактивное сопротивление линии:
Одноцепная Двухцепная
Реактивная проводимость линии:
Одноцепная Двухцепная
Зарядная мощность:
Полное сопротивление линии:
где: R, X и B - активные и индуктивные сопротивления и емкостная проводимость линии;
r0, x0 и b0 - погонные активные и индуктивные сопротивления и емкостная проводимость
линии;
l - длина линии.

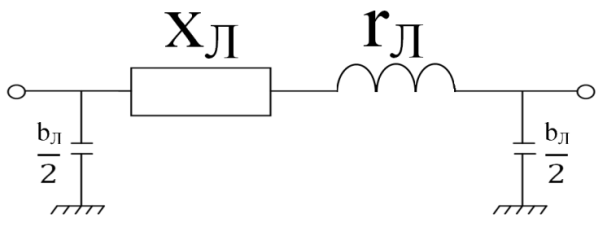

Рис. 3.1. П - образная схема замещения воздушной линии электропередач.
Таблица 3.1.
Справочные данные ВЛ
Участок |
U кВ |
L км |
Марка и сечение провода |
r0 Ом/км |
x0 Ом/км |
b0 * 10-6 См/км |
ИП-1 |
220 |
212,3 |
АС – 240/39 |
0,124 |
0,435 |
2,6 |
ИП-4 |
220 |
155,1 |
АС - 240/39 |
0,124 |
0,435 |
2,6 |
1-2 |
110 |
11,66 |
2×АС – 300/39 |
0,098 |
0,429 |
2,64 |
1-3 |
110 |
78,32 |
2×АС – 300/39 |
0,098 |
0,429 |
2,64 |
1-5 |
110 |
266,2 |
2×АС – 400/51 |
0,075 |
0,42 |
2,7 |
4-1 |
220 |
57,36 |
АС – 400/22 |
0,075 |
0,42 |
2,7 |
Таблица 3.2.
Расчётные данные ВЛ
Участок |
R Ом |
X Ом |
B * 10-6 См |
Z Ом |
SС МВар |
ИП-1 |
26,3 |
92,3 |
552 |
26,3 + j92,3 |
- j13,35 |
ИП-4 |
19,2 |
67,46 |
403,3 |
19,2 + j67,46 |
- j9,75 |
1-2 |
0,57 |
2,5 |
61,56 |
0,57 + j2,5 |
- j0,37 |
1-3 |
3,8 |
16,8 |
413,5 |
3,8 + j16,8 |
- j2,5 |
1-5 |
9,95 |
56 |
1437,5 |
9,95 + j56 |
- j8,7 |
4-1 |
4,3 |
24,1 |
154,8 |
4,3 + j24,1 |
- j3,74 |
Таблица 3.3.
Расчетные
данные ТП
№ п/ст |
Тип трансформатора |
SНОМ МВА |
Uк.з. % |
ΔPк.з. кВт |
ΔPх.х. кВт |
Iх.х. % |
Rтр Ом |
Xтр Ом |
|
1 |
АТДЦТН 250000/220 |
|
2×250 |
11,5 |
520 |
145 |
0,5 |
0,2 |
25,5 |
33,4 |
0,2 |
0 |
|||||||
20,8 |
0,4 |
45,1 |
|||||||
2 |
ТРДН 25000/110 |
2×25 |
10,5 |
120 |
27 |
0,7 |
2,54 |
55,9 |
|
3 |
ТРДН 25000/110 |
2×25 |
10,5 |
120 |
27 |
0,7 |
2,54 |
55,9 |
|
4 |
ТРДН 32000/220 |
2×32 |
12 |
167 |
43 |
0,9 |
7,9 |
181,5 |
|
5 |
ТРДЦН 63000/110 |
2×63 |
10,5 |
260 |
59 |
0,6 |
0,87 |
22 |
|
ИП |
ТДЦ 400000/220 |
2×400 |
10,5 |
900 |
320 |
0,45 |
0,08 |
3,8 |
|
