Переключение сосудов
При включении или отключении электромагнитного клапана правый и левый поршневые клапана меняют своё положение на противоположное и, в момент, когда тарелки клапанов находятся в промежуточном положении, верхние и нижние сёдла клапанов открыты и воздух из канала МК кратковременно попадает в полость под клапанами и выбрасывает влагу, скопившуюся в ней, а также в нижней части осушителя, в атмосферу.
Включение и выключение электромагнитного клапана, а, следовательно, и переключение сосудов осушителя производится с интервалом в одну минуту, причём электронным блоком управления учитывается только чистое время работы компрессорного агрегата. Т.е., если компрессор отработал 40 секунд и отключился, то электромагнитный клапан включится или выключится только через 20 секунд после следующего включения компрессора.
Верхнее седло электромагнитного клапана перекрывает доступ воздуха к поршневым клапанам двойного действия. Нижнее седло - открывает атмосферный канал, соединяющий камеры поршневого клапана двойного действия с атмосферой. Поршни под воздействием пружин переключаются в верхнее (левый) и нижнее (правый) положение.
Осушитель оборудован нагревательными элементами с термостатным управлением. При неисправности мотор компрессора следует отключить автомат защиты «Мотор компрессор» на панели вагонной защиты (ПВЗ). Автомат защиты «Осушитель» в холодное время года отключать не рекомендуется, во избежание замерзания влаги и, как следствие, выхода из строя установки осушения.
Воздушные резервуары
Воздушные резервуары предназначены для создания необходимого запаса сжатого воздуха определенного давления для обеспечения действия пневматических приборов и электрических аппаратов после остановки компрессоров.

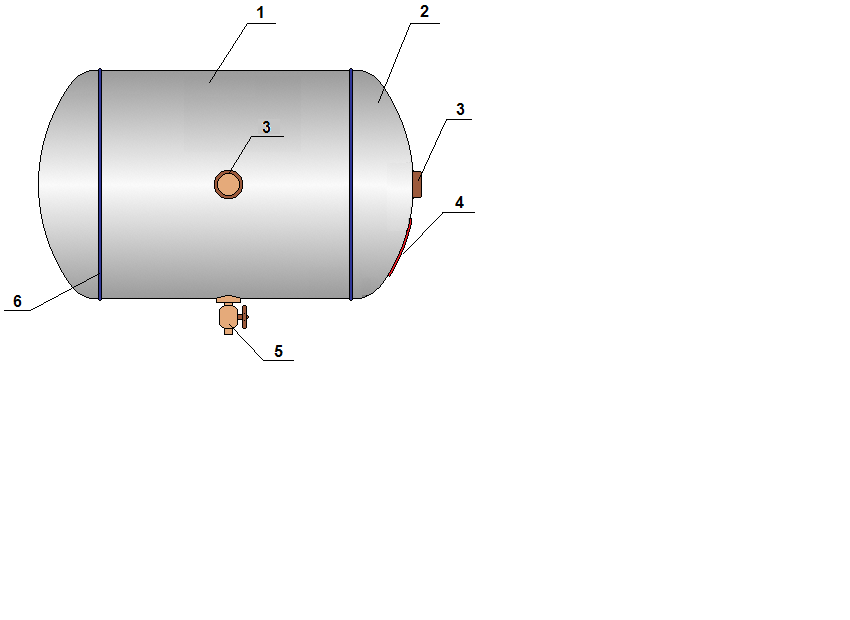

Резервуар состоит: 1.Цилиндричечкая обечайка; 2. Сферические днища; 3. Штуцер; 4.Паспортная табличка; 5. сливной краник ; 6.Сварной шов.
Резервуары наполняются сжатым воздухом давлением 5÷8 АТ и относятся к наиболее ответственному оборудованию вагонов метрополитена.

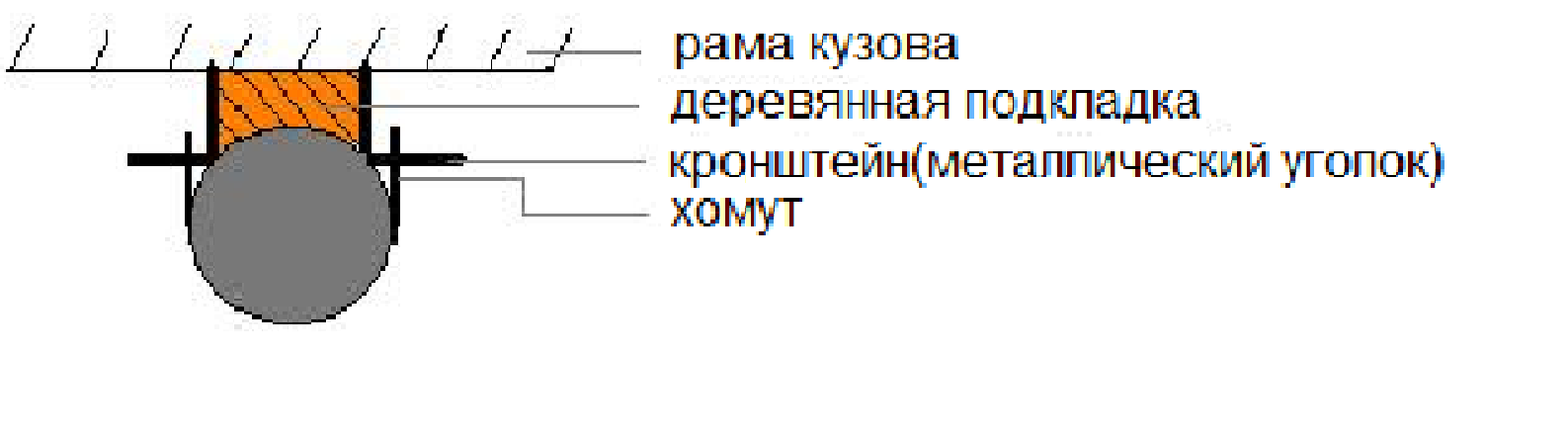

Все резервуары размещаются под вагоном и крепятся к раме кузова посредством двух хомутов с использованием деревянных подкладок ― между рамой кузова и резервуаром.
Применение
деревянных подкладок обусловлено,
прежде всего, хорошей изоляционной
способностью дерева. В случае
непреднамеренного переброса низковольтного
напряжения на трубопроводы магистрали
управления, а через них на все трубопроводы,
воздушные резервуары также окажутся
под напряжением. Резервуары, благодаря
своему большому объему, начнут выступать
в роли конденсаторов электрической
энергии, что может вызвать пробой, т.е.
появление дугового искрообразования
между резервуаром и заземленной рамой
кузова. Структура металла стенки
резервуара будет нарушена.
Переброс напряжения может возникнуть из-за неисправности электромагнитных вентилей цепи. управления и разрушения орешковых изоляторов.
Назначение и характеристики резервуаров

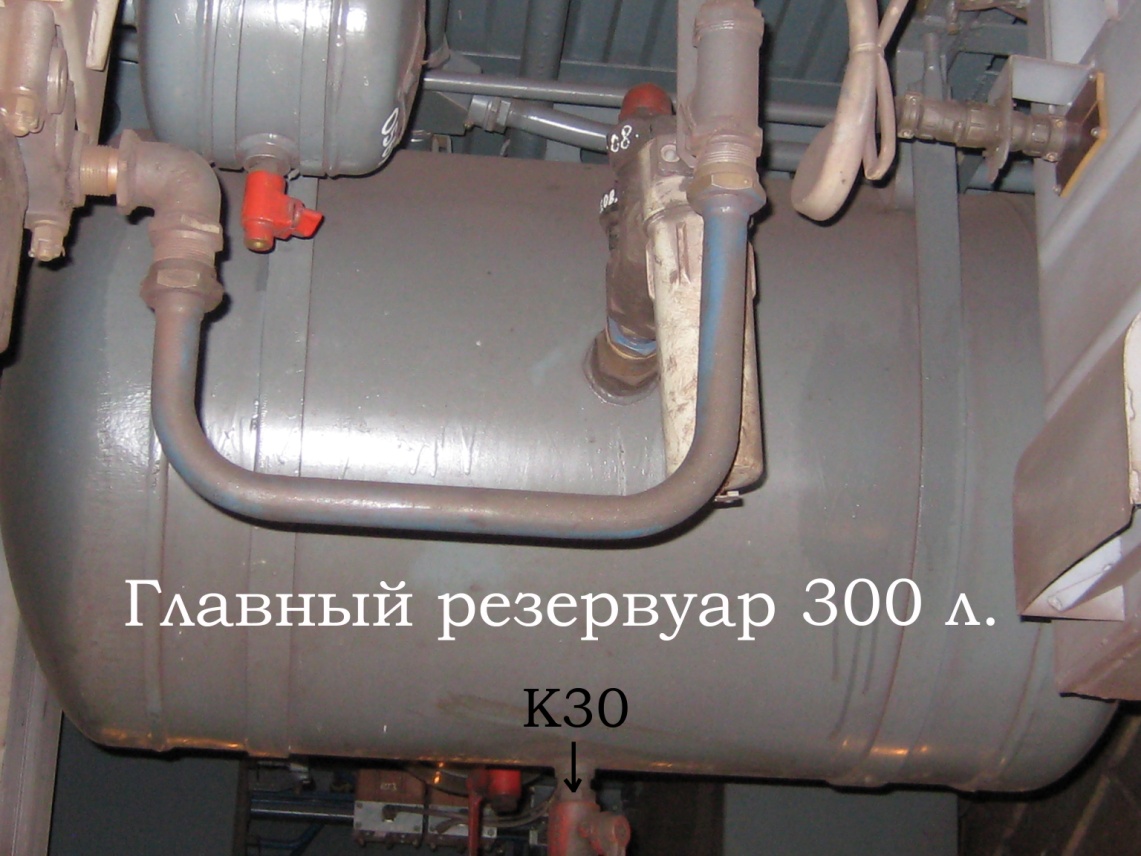

Главный резервуар объемом 300 литров. Предназначен для питания сжатым воздухом всех пневматических потребителей вагона после остановки мотор-компрессора. Располагается поперек кузова.

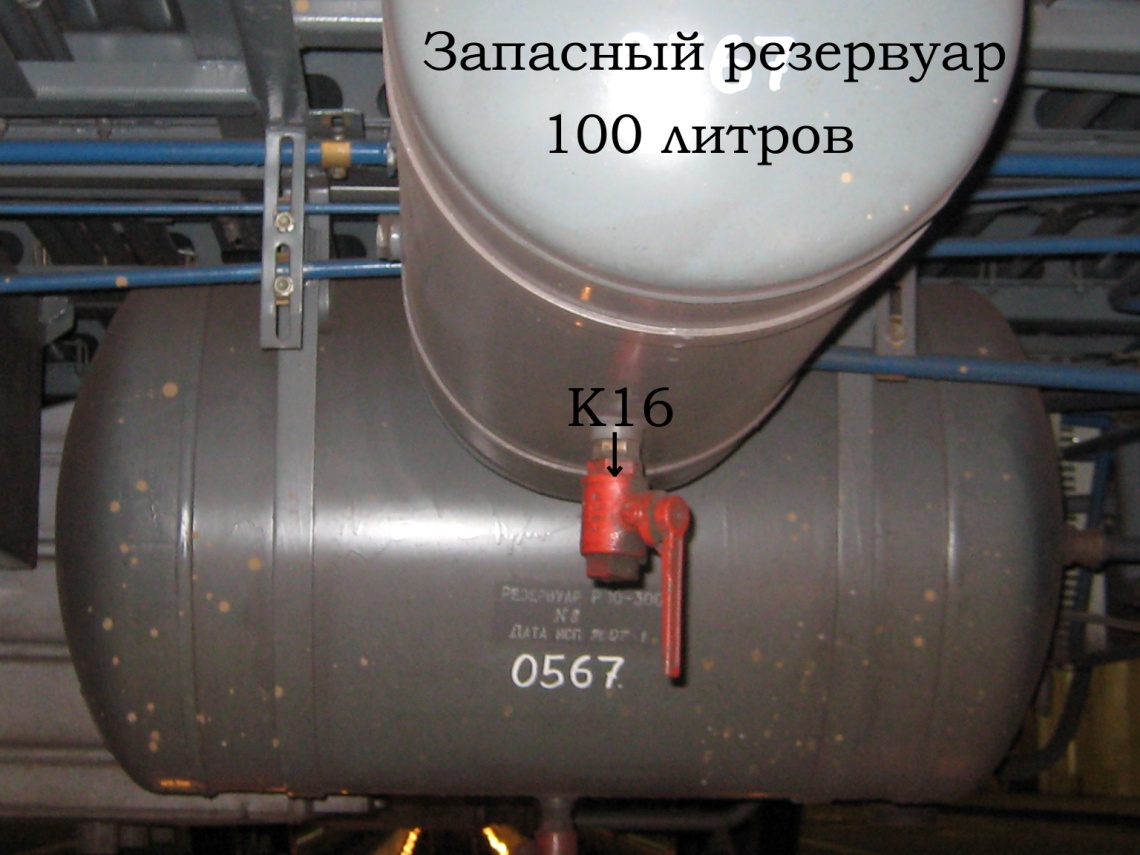

Один запасный резервуар объемом 100 литров. Предназначены для питания сжатым воздухом напорной магистрали блока электропневматических приборов (БУФТ - 076) и тормозных цилиндров в случае разрушения главного резервуара или разрыва трубопроводов напорной магистрали до обратного клапана Э-175. Запасные резервуары размещаются вдоль кузова.
