Воздухораспределитель 155.010

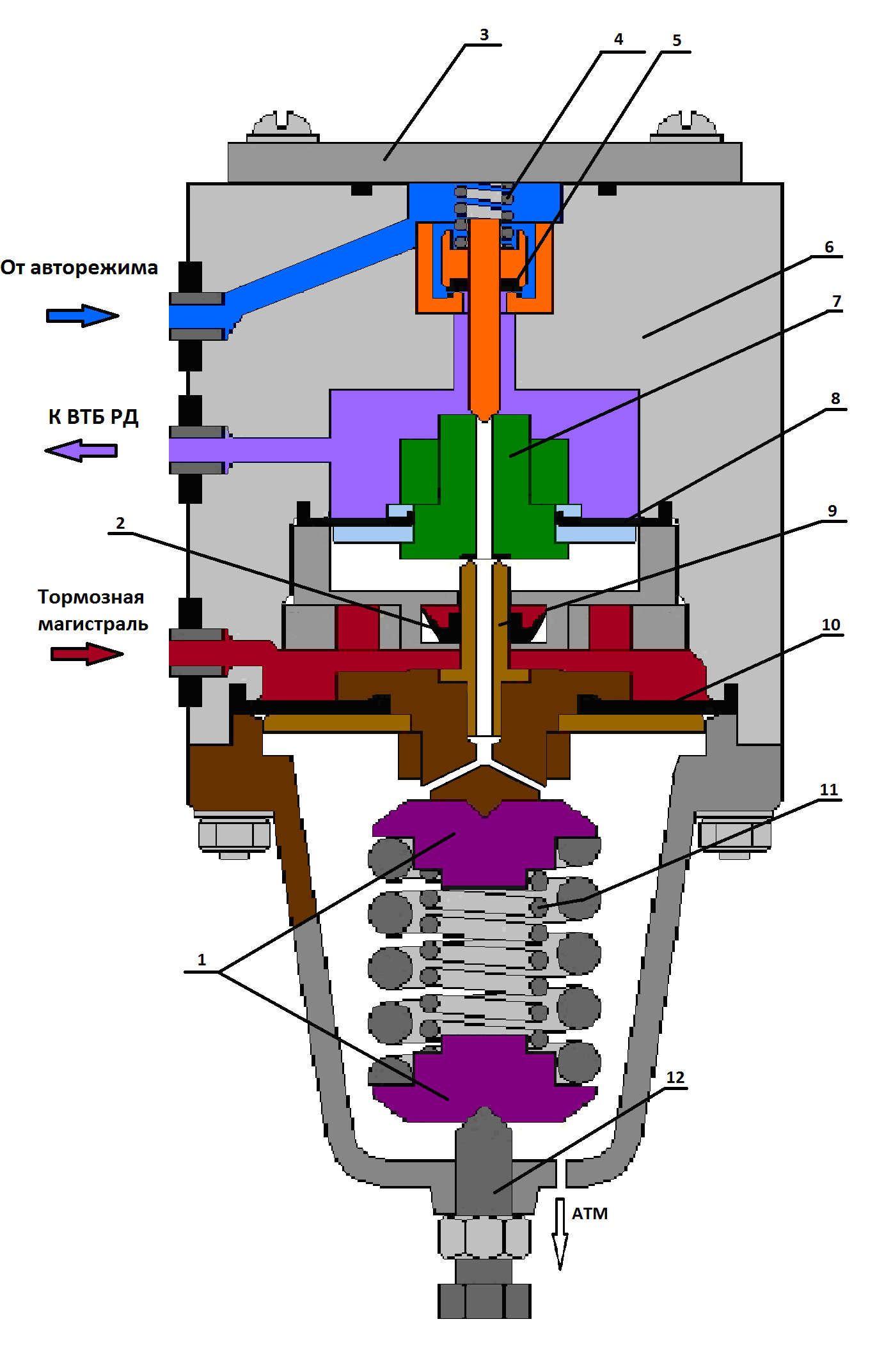

1. Центрирующие шайбы; 2. Манжета; 3. Крышка; 4.Пружина питательного клапана;. 5. Питательный клапан; 6. Корпус; 7. Толкатель верхней диафрагмы;. 8. Верхняя диафрагма; 9. Толкатель нижней диафрагмы; 10. Нижняя диафрагма;. 11. регулировочные пружины;. 12. Регулировочный винт.

• Камера над нижней диафрагмой сообщается каналом в корпусе с тормозной магистралью.

• Камера над верхней диафрагмой сообщается каналом в корпусе с трубопроводом, идущим к ВТБ и далее к реле давления.

• Канал над питательным клапаном соединён с трубопроводом, идущим от пневматического авторежима.

• Толкатель верхней диафрагмы имеет сквозной канал.

• Камера под верхней диафрагмой соединена с атмосферой.

Работа воздухораспределителя

Отпуск тормоза.

Воздух из тормозной магистрали (5,0 Атм) поступает в камеру над нижней диафрагмой. Нижняя диафрагма перемещается вниз, сжимая регулировочные пружины. Переместившись вниз, нижняя диафрагма освобождает толкатель верхней диафрагмы, открывая в нём снизу сквозной канал. Верхняя диафрагма также перемещается вниз, открывая в толкателе сквозной канал сверху. Таким образом, камера над верхней диафрагмой соединяется с атмосферой.

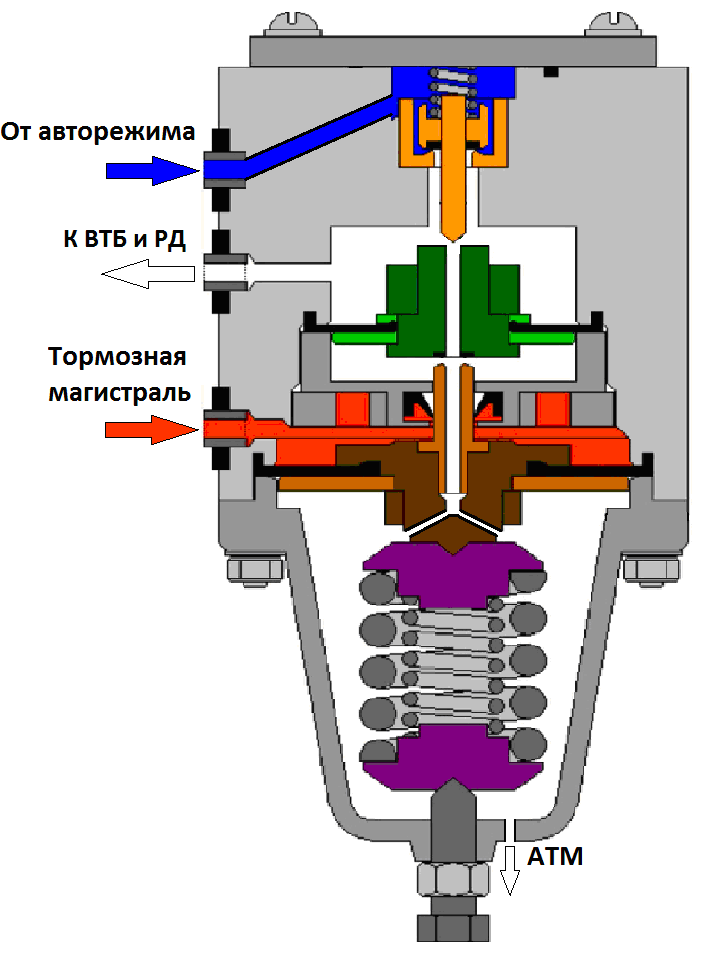

РЕЖИМ ОТПУСКА:

Ступени торможения.

При разрядке тормозной магистрали краном машиниста воздух выходит из камеры над нижней диафрагмой. Под действием регулировочных пружин нижняя диафрагма перемещается в верхнее положение. При перемещении она воздействует на толкатель верхней диафрагмы, перекрывая в нём сквозной канал. Камера над верхней диафрагмой отсоединяется от атмосферы. При дальнейшем перемещении вверх нижней диафрагмы толкатель верхней диафрагмы прижимается к выступу питательного клапана, перекрывая атмосферный канал толкателя сверху. Далее обе диафрагмы продолжают движение вверх.

Толкатель верхней диафрагмы, воздействуя на выступ питательного клапана, приподнимает его над седлом, сжимая возвратную пружину клапана.

Приподнявшись, питательный клапан сообщает канал, идущий от авторежима с камерой над верхней диафрагмой, которая соединена с трубопроводом к ВТБ и к реле давления ТЦ.

Наполнение камеры воздухом будет производиться до тех пор, пока давление воздуха на верхнюю диафрагму сверху не уравновесит силу регулировочных пружин, затем обе диафрагмы сделают частичный ход вниз. Питательный клапан сядет на седло, однако сквозной канал толкателя верхней диафрагмы останется перекрыт сверху выступом питательного клапана, а снизу – выступом нижней диафрагмы. Наступает состояние перекрыши. При следующей ступени торможения процесс повторяется.

При движении поезда в штатном режиме и давлении в тормозной магистрали обе диафрагмы находятся в верхнем положении. Питательный клапан открыт постоянно, сообщая канал, идущий от авторежима с каналом, идущим к ВТБ.

Локомотивным бригадам следует помнить, что при работе на кране машиниста и торможении пневматическим тормозом не учитывается нагрузка от пассажиров (кроме VI положения ручки крана машиниста).
