Работа разобщительного крана

Все разобщительные краны имеют два положения – «открыт» и «закрыт». Управление краном осуществляется при помощи ручки, надетой на квадратный хвостовик пробки. Кран открыт, если ручка крана направлена вдоль трубопровода. Кран закрыт, если ручка направлена поперек трубопровода. При перекрытии двухходового крана сообщавшиеся между собой каналы прохождения воздуха отсекаются друг от друга, а при перекрытии трехходового крана один из каналов сообщается с атмосферой.

А ) При перекрытии концевого крана напорной или тормозной магистрали на одном из вагонов состава начнется разрядка в атмосферу (через атмосферный канал перекрытого крана) соответствующей воздушной магистрали со стороны головной или хвостовой части состава, в зависимости от места расположения перекрытого концевого крана. Так, если кран перекрыт в хвосте вагона (например, пятого по ходу движения), то разрядка воздушной магистрали будет происходить из шестого, седьмого и восьмого вагонов. А если кран перекрыт в головной части вагона по ходу движения, то разрядка воздушной магистрали начнется из первых четырех вагонов.

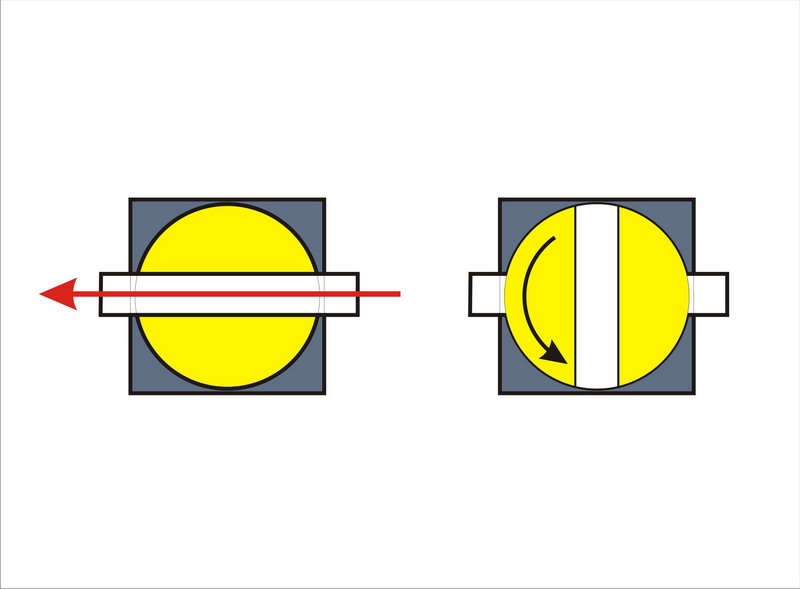

Работа двухходового разобщительного крана

Б) При разрыве трубопровода напорной или тормозной магистрали на одном из вагонов состава для продолжения движения необходимо этот вагон отделить ("высечь") от остальных вагонов состава. Для этого необходимо перекрыть концевые краны на автосцепках вагонов, смежных с автосцепками неисправного вагона. Так, если разрыв произошел на пятом вагоне по ходу движения, то краны следует перекрыть в хвостовой части четвертого вагона и в головной части шестого. Если, по ошибке, перекрыть концевые краны на автосцепках неисправного вагона, весь воздух из соответствующей воздушной магистрали со стороны головной и хвостовой части состава выйдет в атмосферу через эти перекрытые краны, что, в свою очередь, затруднит выход из подобной неисправности.

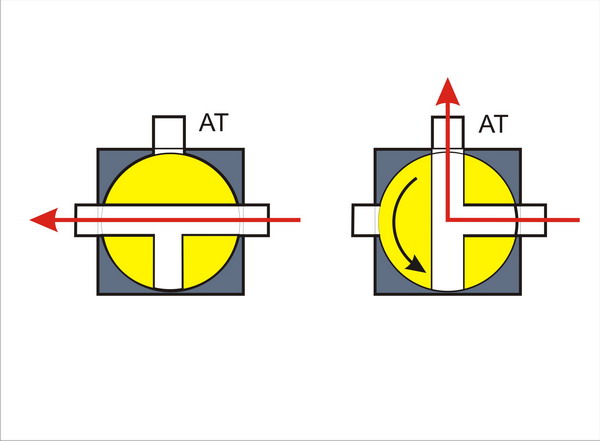

Работа трёхходового разобщительного крана

В) В случае разрыва резинотканевого рукава, ведущего к пневмоклапанам напорной или тормозной магистрали на одной из автосцепок, для прекращения утечки воздуха следует перекрыть концевые краны на смежных автосцепках двух сцепленных вагонов, и далее действовать согласно инструкции по выходу из случаев неисправностей на составе.

Стоп-краны

Стоп-краны предназначены для экстренного пневматического торможения состава из любого вагона путем разрядки ТМ экстренным темпом. Рукоятки со штангами от стоп- кранов размещаются на головных вагонах - в кабине машиниста слева и под спинкой последнего правого дивана в салоне вагона (с укороченной штангой). На всех промежуточных вагонах без кабины машиниста рукоятки с укороченными штангами от кранов находятся в салоне вагона под спинками первого левого и последнего правого диванов (по диагонали).

По принципу действия стоп-кран является обычным двухходовым краном. При нормальном движении состава кран должен быть перекрыт, а для производства экстренного торможения кран при помощи рукоятки следует перевести в открытое положение, то есть повернуть рукоятку на себя - в этом случае начнется экстренная разрядка ТМ в атмосферу.
