9. Классификация проекции по способу изображений. Их краткая характеристика.

Вспомогательными поверхностями при переходе от эллипсоида или шара к карте могут быть плоскость, цилиндр, конус, серия конусов и некоторые другие геометрические фигуры.

1)Цилиндрические проекции — проектирование шара (эллипсои­да) ведется на поверхность касательного или секущего цилиндра, а затем его боковая поверхность разворачивается в плоскость.

В этих проекциях параллели нормальных сеток есть прямые параллельные линии, меридианы – также прямые линии, ортогональные к параллелям. Расстояния между меридианами равны и всегда пропорциональны разности долгот

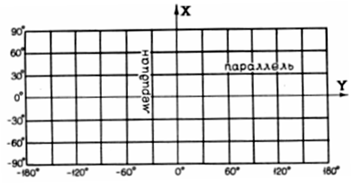

Рис. Вид картографической сетки цилиндрической проекции

Условные проекции— проекции, для которых нельзя подобрать простых геометрических аналогов. Их строят, исходя из каких-либо заданных условий, например желательного вида географической сетки, того или иного распределения искажений на карте, заданного вида сетки и др., полученные путем преобразования одной или нескольких сходных проекций.



Псевдоцилиндрические проекции: параллели изображаются прямыми параллельными линиями, меридианы – кривыми линиями, симметричными относительно среднего прямолинейного меридиана, который всегда ортогонален параллелям (применяют для карт мира и Тихого океана).

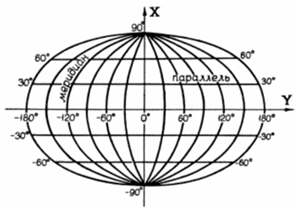

Рис. Вид картографической сетки псевдоцилиндрической проекции

Полагаем, что географический полюс совпадает с полюсом нормальной системы координат

а) Нормальная (прямая) цилинд­рическая - если ось цилиндра совпадает с осью вращения Земли, а его поверхность касается шара по экватору (или сечет его по па­раллелям). Тогда меридианы нормальной сетки предстают в виде равноотстоящих параллельных прямых, а параллели — в виде пря­мых, перпендикулярных к ним. В таких проекциях меньше всего искажений в тропических и приэкваториальных областях.

б)поперечная цилиндрическая проекция - ось цилиндра расположена в плоскости экватора. Цилиндр касается шара по меридиану, искажения вдоль него отсутствуют, и следовательно, в такой проекции наиболее выгодно изображать территории, вытянутые с севера на юг.





в) косая цилиндрическая -ось вспомогательного цилиндра расположена под углом к плоскости экватора. Она удобна для вытянутых тер­риторий, ориентированных на северо-запад или северо-восток.

2)Конические проекции — поверхность шара (эллипсоида) проектируется на поверхность касательного или секущего конуса, после чего она как бы разрезается по образующей и разворачивается в плоскость.

Различают:

· нор­мальную (прямую) коническую проекцию, когда ось конуса совпа­дает с осью вращения Земли. Меридианы представляют собой прямые, расходящиеся из точки полюса, а параллели — дуги концентрических окружностей. Воображаемый конус каса­ется земного шара или сечет его в районе средних широт, поэто­му в такой проекции удобнее всего картографировать территории России, Канады, США, вытянутые с запада на восток в средних широтах.

· поперечную коническую — ось конуса нежит в плоскости экватора

· косую коническую— ось конуса на­клонена к плоскости экватора.

Псевдоконические проекции— такие, в которых все параллели изображаются дугами концентрических окружностей (как в нормальных конических), средний меридиан — прямая линия, а остальные меридианы — кривые, причем кривизна их возрастает с удалением от среднего меридиана. Применяются для карт России, Евразии, других материков.

Поликонические проекции — проекции, получаемые в результа­те проектирования шара (эллипсоида) на множество конусов. В нормальных поликонических проекциях параллели представлены дугами эксцентрических окружностей, а меридианы — кривые, симметричные относительно прямого среднего меридиана. Чаще всего эти проекции применяются для карт мира.

3)Азимутальные проекции — поверхность земного шара (эллип­соида) переносится на касательную или секущую плоскость. Если плоскость перпендикулярна к оси вращения Земли, то получается нормальная (полярная) азимутальная проекция.В этих проекциях параллели изображаются одноцентровыми окружностями, меридианы – пучком прямых линий с точкой схода, совпадающей с центром параллелей. В этой проекции всегда кар­тографируют полярные области нашей и других планет.

а — нормальная или полярная проекция на плоскость; в — сетка в поперечной (экваториальной) проекции;

г — сетка в косой азимутальной проекции.







Рис. Вид картографической сетки азимутальной проекции

Если плоскость проекции перпендикулярна к плоскости эква­тора, то получается поперечная (экваториальная) азимутальнаяпроекция. Она всегда используется для карт полушарий. А если проектирование выполнено на касательную или секущую вспомогательную плоскость, находящуюся под любым углом к плоскости экватора, то получается косая азимутальная проекция.

Среди азимутальных проекций выделяют несколько их разно­видностей, различающихся по положению точки, из которой ве­дется проектирование шара на плоскость.

Псевдоазимутальные проекции— видоизмененные азимуталь­ные проекции. В полярных псевдоазимутальных проекциях парал­лели представляют собой концентрические окружности, а мери­дианы — кривые линии, симметричные относительно одного или двух прямых меридианов. Поперечные и косые псевдоазимуталь­ные проекции имеют общую овальную форму и обычно применя­ются для карт Атлантического океана или Атлантического океана вместе с Северным Ледовитым.



4)Многогранные проекции — проекции, получаемые путем про­ектирования шара (эллипсоида) на поверхность касательного или секущего многогранника. Чаще всего каждая грань представляет собой равнобочную трапецию.
