1.4.5 Схема обжима

При работе была использована схема «прямой обжим» разъема стандарта TIA/EIA-568B, который служит для создания прямого кабеля - для соединения порта сетевой карты с коммутатором или концентратором (Приложение Д Рис.3)

Заключение

В данном дипломном проекте решены задачи по реорганизации локальной вычислительной сети на базе протокола Ethernet для механического отделения и общежития колледжа.

Во время реализации дипломного проекта выполнена основная цель - спроектирована и реорганизована локальная вычислительная сеть, которая обеспечивает совместную обработку информации, совместное использование файлов, централизованное управление компьютерами, контроль за доступом к информации, совместный доступ в Интернет.

Выполнены следующие задачи:

1. Рассмотрены основные вопросы о типах сетей, их топологии, режимах работы, методе доступа к передающей среде, механизмы и особенности управления сетью, сетевое оборудование.

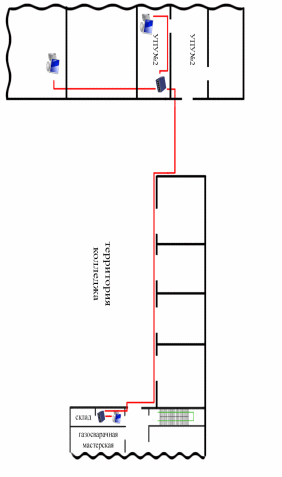

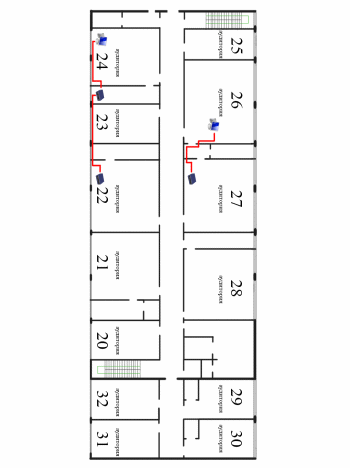

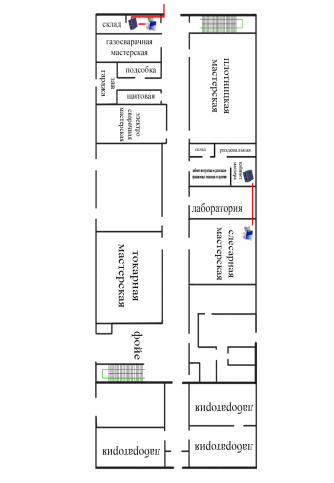

2. Разработана схема прокладки кабеля - внутренняя и внешняя прокладка кабеля. Внутренняя прокладка осуществляется в кабинетах с помощью кабель канала из пластика. Внешняя проводка проводится с помощью специального экранированного кабеля, прокладывается на внешней стене строений и не требует никакого защитного кабель канала.

3. Разработана конфигурация сети, которая удовлетворяет критериям быстродействия, надежности, стоимости, информационной безопасности.

4. Технология Ethernet отвечает всем требованиям и подходит для сети механического отделения и общежития. При добавлении новых рабочих станций сеть не надо полностью менять, а только заменить или добавить некоторые компоненты.

5. Использована древовидная топология, в которой каждый компьютер через специальный сетевой адаптер (с пропускной способностью 100 Mbit/s) подключается отдельным кабелем к объединяющему устройству. За счет этого обеспечивается защита от разрыва кабеля, т.е. если кабель рабочей станции будет поврежден, это не приведет к выходу из строя всего сегмента сети, что обеспечивает надежность всей сети.

Приложение А

Приложение Б

Приложение В

Приложение Г

Рис. 1. «Древовидная» топология

Рис. 2. Витая пара

Приложение Д

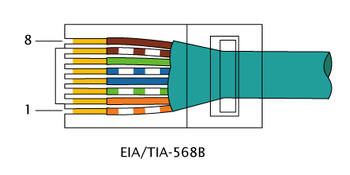

Рис. 3. Прямой обжим

Рис. 4. Кримпер

Рис. 5. LAN TESTER

Приложение Е

Рис. 6.
