17.5. Автоматическая маркировка круглых лесоматериалов

В процессе измерения объемов круглых лесоматериалов наи­более просто решается вопрос о маркировке его верхнего торца.

На рис. 17.5 приведена функциональная схема устройства управления, которая работает следующим образом.

При появлении сортимента оператор производит его ви­зуальную оценку и нажатием соответствующих ключей сор­тимента и сорта на пульте управления вводит информацию

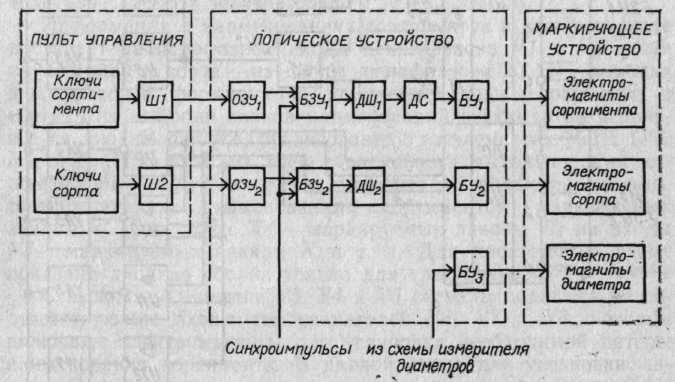

Рис. 17.5. Блок-схема маркирующего устройства

в буферную память ОЗУ_1,2. Здесь необходимо применение про­межуточной оперативной памяти, так как это связано с необ­ходимостью одновременного ввода информации о сорте и на­значении сортимента в буферную память БЗУ₁ БЗУ₂. При этом используется двоичный код, формируемый шифраторами Ш1, Ш2. Буферная память состоит из триггерных регистров сдвига и хранит информацию о сортиментах, поступающих к маркирующему устройству. Продвижение информации в бу­ферной памяти производится синхроимпульсами.

После дешифраторов ДШ₁, ДШ₂ сигнал подается на диод­ную сборку ДС, где происходит объединение тех сортиментов, которые маркируются одинаковыми буквами по ГОСТ 2292—74. Усиленный сигнал с выхода диодной сборки подается на соот­ветствующие электромагниты маркирующего устройства для установления необходимой литеры назначения сортимента.

Включение электромагнитов маркирующего устройства для установления необходимой литеры сорта осуществляется по сиг-

налам, поступающим из буферной памяти сорта через дешифра­тор и усилители БУ₁, БУ₂, БУ₃.

Включение электромагнитов маркирующего устройства для установления необходимой литеры диаметра происходит при

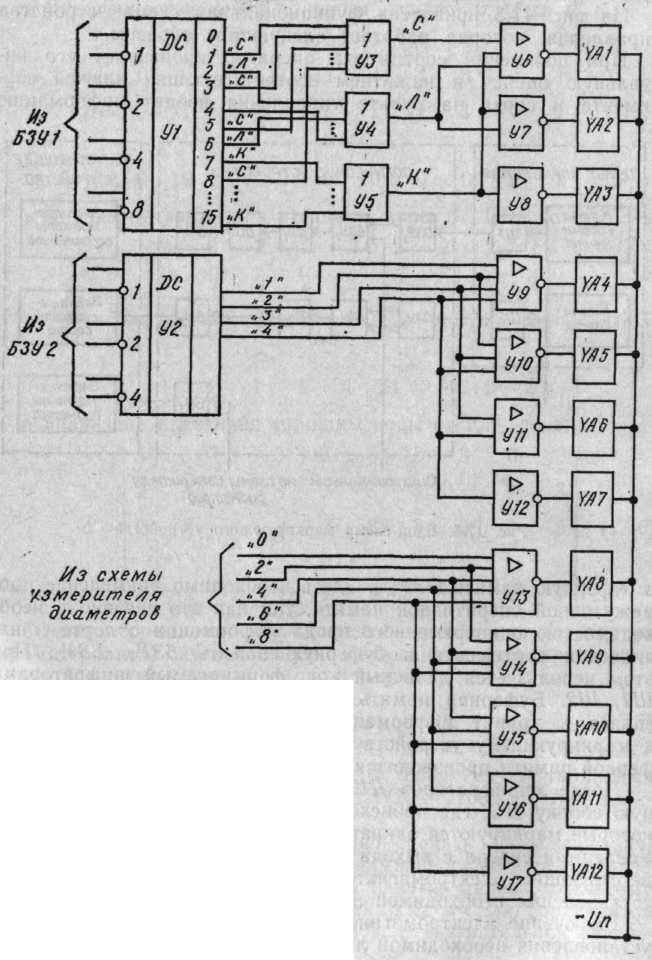

Рис. 17.6. Блок-схема управления

электромагнитами маркирующего

устройства

поступлении соответствующего сигнала из схемы измерения диаметров сортиментов. По окончании установки литер сорта, назначения и диаметра включается надвигание маркирующего устройства до соприкосновения с верхним торцем сортимента и производится маркировка.

На рис. 17.6 приведена логическая схема преобразования ин­формации на выходе из буферной памяти (БЗУ) в сигналы управления электромагнитами маркирующего устройства для установления необходимых литер. Схема включает в себя два дешифратора (У1; У2), элементы ИЛИ (УЗ; У4; У5), усили­тели (У6... У17) и электромагниты (YA1... ΥА12).

Информация о наименованиях сортиментов в двоичном коде поступает на парофазные входы дешифратора У1, а двоичная информация о сорте — на входы дешифратора У2. На выходах дешифраторов формируются десятичные коды сортимента и сорта. Для выборки знаков наименований сортиментов исполь­зуется диодная сборка, реализованная на элементах ИЛИ (УЗ; У4; У5). При этом из всей совокупности выходных шин де­шифратора С, Л, К на входы элемента УЗ подаются сигналы, соответствующие наименованиям сортиментов, маркируемых знаком «С», на входе У4 — маркируемых знаком Л, на входы У5 — маркируемых знаком К и т. д. Для простоты на схеме показана диодная сборка только для трех знаков.

С выходом элементов УЗ, У4 и У5 сигналы подаются на со­ответствующие входы тех усилителей У6; У7 и У8, которые включают электромагниты для установки необходимой литеры наименования сортимента. В данной схеме для установки ли­теры С необходимо включить только один электромагнит ΥΑ1; для установки литеры Л — два электромагнита ΥΑ1 и ΥΑ2, для установки Κ—ΥΑ1, ΥΑ2 и ΥΑ3.

Необходимое количество включаемых электромагнитов для установки литер определяется конструкцией приводного меха­низма маркирующего устройства.

Аналогично происходит преобразование двоичной информа­ции о сорте и сигналы управления электромагнитами. На выхо­дах дешифратора У2 формируется десятичный код соответст­вующего сорта (1, 2, 3, 4).

Поскольку количество сортов невелико, диодная сборка не используется. Информация по шинам «1», «2», «3» и «4» по­ступает на входы усилителей У9... У12, которые включают электромагниты для установки необходимой литеры сорта. Для установки литеры сорта «1» необходимо включить один электро­магнит ΥΑ4; для установки литеры сорта «2» — ΥΑ4 и ΥΑ5 и т. д.

Включение электромагнитов для установки литера диамет­ров происходит с использованием информации из схемы изме­рителя диаметров. По шинам «0», «2», «4», «6», «8», соответ-

ствующим последним цифрам значения диаметра, сигналы по­ступают на входы усилителей YA13.. .YA17, которые включают электромагниты для установки литеры диаметра. Для уста­новки литеры диаметра «0» необходимо включить электромаг­нит YA8; для литеры диаметра «2» необходимо включить электромагниты YA8 и YA9, для литеры «4» — электромагниты YA8, YA9 и YA10 и т. д.
