11). Электронные вольтметры. Выпрямительный вольтметр.

Электронным вольтметром называется прибор, показания которого вызываются током электронных приборов, т. е. энергией источника питания вольтметра. Измеряемое напряжение управляет током электронных приборов, благодаря чему входное сопротивление электронных вольтметров достигает весьма больших значений и они допускают значительные перегрузки. В электронных вольтметрах конструктивно объединены электронный преобразователь и измерительный механизм. Электронный преобразователь может быть ламповым или полупроводниковым. Измерительный механизм обычно магнитоэлектрический. При разработке электронных вольтметров учитываются следующие основные технические требования:

- высокая чувствительность;

- широкие пределы измеряемого напряжения;

- широкий диапазон рабочих частот;

- большое входное сопро¬тивление и малая входная емкость;

- малая погрешность;

Преимущества

Электронные вольтметры обладают высокой чувствительностью, высоким входным сопротивлением, широким диапазоном измеряемых напряжений, могут работать в широком диапазоне частот.

Выпрямительные вольтметры

Выпрямительные вольтметры представляют собой сочетание магнитоэлектрического измерительного механизма с полупроводниковым выпрямителем и добавочным сопротивлением

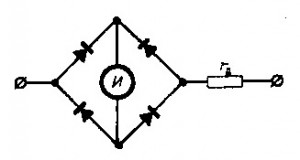

Схема выпрямленного вольтметра

Угол поворота подвижной части, как и у амперметра, при синусоидальной измеряемой величине пропорционален действующему значению тока, а при постоянном сопротивлении вольтметра – действующему значению напряжения, которые и наносятся на шкале вольтметра.Выпрямительные вольтметры имеют класс точности 1,5-2,5. Они применяются главным образом в цепях переменного тока повышенной частоты до 10 кГц. (Вольтметры переменного напряжени, Вольтметры постоянного напряжения Универсальные вольтметры)

13) Цифровой частотомер.

Начинать изучение цифровых измерительных приборов удобно и логично с рассмотрения устройства и принципа действия само¬го простого и понятного по структуре и набору основных проце¬дур преобразования представителя ЦИП  цифрового частотоме¬ра (ЦЧ). Многие формы преобразования,выполняемые в ЦЧ, ле¬жат в основе большинства других ЦИП. Частотомер – это электронный измерительный прибор многоцелевого назначения, который служит для точного определения частоты периодического процесса и частоты гармонических составляющих спектра сигнала. Данный прибор один из наиболее полезных и практичных приборов в радиолюбительской практике. Частотомеры разделяются на сегодняшний день на два типа: аналоговые и цифровые. Функции цифрового частотомера

Цифровой частотомер служит для измерения частоты электрических сигналов. С его помощью осуществляется настройка электронных часов, генераторов и прочих конструкций, диагностика оборудования радиоэлектронного типа, контроль над состоянием радиосистем, регулировка и определение неисправностей. Цифровой частотомер подсчитывает количество импульсов, которые формируют входные цепи из периодического сигнала. Он измеряет частоту, период следования импульсов и интервалы между ними. Иными словами, принцип действия данного частотомера основывается. на вычислении количества импульсов за определенный отрезок времени.

Основные характеристики цифрового частотомера следующие:

• Довольно высокая точность измерений;

• Широкий диапазон измерений;

• Компактность, удобство использования;

• Имеется цифровой индикатор;

• Обладает несколькими режимами работы;

• Главный козырь цифрового частотомера - универсальность в использовании.
