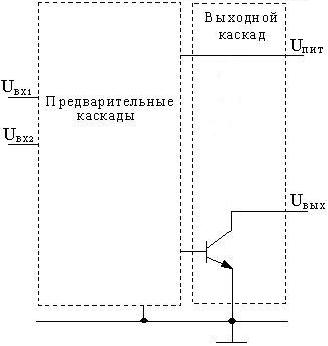

2. Выходной каскад с открытым коллектором.

В такой схеме в качестве выходного каскада используется транзистор, коллектор которого не подключен к источнику питания, а подключен только к внешнему выводу микросхемы, поэтому ее выход должен быть подключен с помощью внешнего резистора к соответствующему источнику питания. Транзисторы выходного каскада могут быть рассчитаны на разное допустимое напряжение питания, отличное от напряжения питания остальной части схемы.

Выходной каскад с открытым коллектором обеспечивает большой выходной (втекающий) ток при логическом нуле на выходе (I⁰_вых).

На условно-графическом обозначении такие микросхемы обозначаются значком .

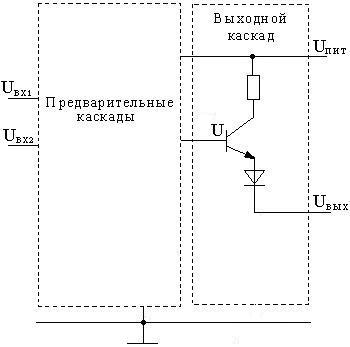

3. Выходной каскад с открытым эмиттером.

В такой схеме коллектор подключен внутри микросхемы обычным образом, а эмиттер не подключен к общему проводу, а соединен только с одним из внешних выводов.

Нагрузка к таким микросхемам подключается между выводами эмиттера и общим проводом, т.е. выходной каскад будет представлять собой эмиттерный повторитель, обеспечивающий большой выходной (вытекающий) ток при логической 1 на выходе (I¹_вых).

На условно-графическом обозначении такие микросхемы обозначаются значком .

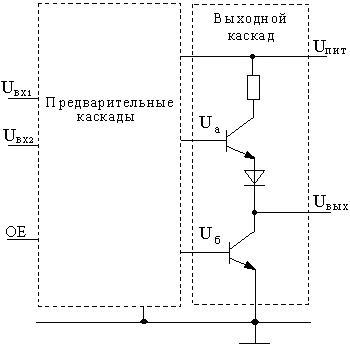

4. Схема с тремя состояниями на выходе.

Данная схема отличается от схемы со стандартным выходом тем, что в ней напряжения U_а и U_б могут быть как в противофазе (тогда она работает как схема со стандартным выходом), так и в фазе, когда оба напряжения U_а иU_б принимают низкий (закрывающий) уровень, что делает невозможным протекание выходных токов через транзисторы. Фактически это равносильно состоянию, когда вывод выхода микросхемы отключен от остальной ее части. В этом случае говорят, что выход находится в третьем состоянии (высокоимпедансном, высокоомном, z-состоянии).

Управление переходом выхода из стандартного режима в третье состояние осуществляется специальным управляющим сигналом OE (Output Enable – разрешение выхода). На условно-графическом обозначении такие микросхемы отмечаются значком  (или Z).

**2. Стековые ЗУ обеспечивают запись и чтение информации в соответствии с правилом: последним пришёл, первым вышел (LIFO). В них при обращении доступна только одна ячейка – вершина стека.

Стековые ЗУ широко используется при построении системы прерываний ЭВМ, а также при программировании алгоритмов, связанных с обработкой данных типа вектор, массив (переменных с индексами).

Технически такая память может быть реализована на основе сдвиговых регистров в количестве n – штук: количество сдвиговых регистров определяется разрядностью ячеек – n. Разрядность регистров сдвига определяется ёмкостью стека. Такая организация стека называется магазинной памятью.

Стековые ЗУ с указателем(память FIFO) Вместо сдвига информации обычно используется используется подвижный указатель вершины стека (УС).

Операция записи осуществляется по сигналу ЗП:

1) ЗП: [УС]:=ВХ;

2) УС:=УС+1,

т.е. сначала производится запись слова в вершину стека (в ячейку, на которую указывает УС), а затем УС инкрементируется (увеличивается на 1).

Операция чтения реализуется по сигналу чтения ЧТ:

1. УС:=УС-1;

2. ВЫХ:= [УС],

т.е. сначала содержимое УС декрементируется (уменьшается на 1), а затем производится чтение из ячейки на которую указывает УС. В FIFO запись в буфер становится сразу доступной для чтения, т.е.

поступает в конец цепочки (First In - First Out) – «первый пришел – первый

вышел» В стековых ЗУ считывание происходит в обратном порядке (последний

принят – первый вышел) – LIFO (Last In – First Out).

пятый. **1 Последовательная схема представляет собой автомат для выполнения логических операций, обладающий способностью запоминания отдельных состояний переменных. В отличие от схем комбинационного типа выходные переменные зависят не только от входных переменных, но и от текущего состояния устройства. Последовательностные цифровые устройства (ПЦУ) классифицируются по следующим признакам: функциональному, способу управления, наличию синхронизации, структуре.

По функциональному признаку последовательностные цифровые устройства подразделяются на триггеры, регистры и счетчики. Триггер (trigger – пусковая схема) – электронная логическая схема с двумя устойчивыми состояниями равновесия, переключаемая при воздействии внешних управляющих сигналов. Регистр (register – регистр) – радиоэлектронное устройство, осуществляющее прием, хранение, преобразование и выдачу чисел в определенном коде. Счетчик – устройство для счета и запоминания числа дискретных сигналов, поступивших на его вход.

Триггеры

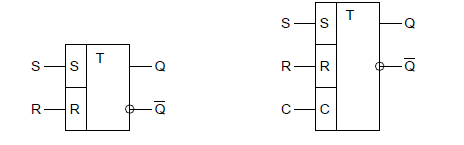

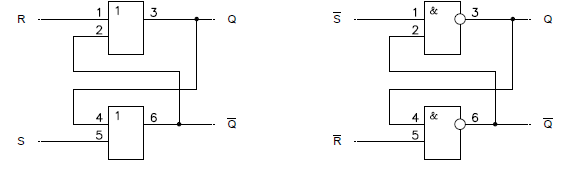

RS-триггер.

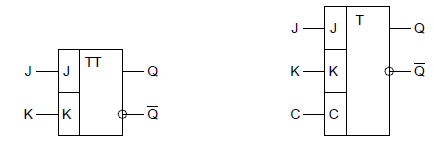

JK-триггер.

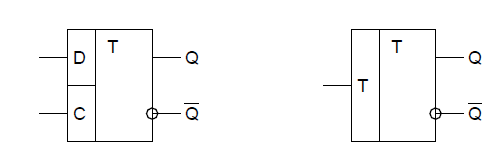

D-триггер.

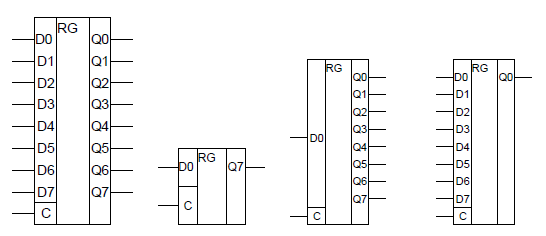

Регистры с последовательным приемом или выдачей называются

сдвиговыми регистрами. В регистре с последовательным приемом и

выдачей первый разряд вводимого числа D0 подается на вход од-

ного, крайнего слева или справа (в зависимости от

направления сдвига) разряда регистра и вводится в него при

поступлении первого синхроимпульса. При поступлении следующего

синхроимпульса, значение записанное в предыдущем такте

переписывается в следующий разряд, а на его место записывается

следующий разряд вводимого числа.

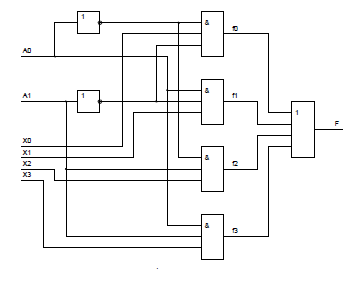

Комбинационными называются цифровые функциональные узлы на логических элементах, не содержащие элементов памяти. Логическое состояние выходов зависит только от комбинации логических сигналов на входах в данный момент времени. К таким цифровым устройствам относятся дешифраторы, сумматоры, цифровые компараторы (схемы сравнения), мультиплексоры и др. Комбинационные узлы и блоки цифровых систем либо собираются из отдельных микросхем малой степени интеграции (элементов И-НЕ, ИЛИ-НЕ и др.), либо изготавливаются в виде одной микросхемы средней или большой степени интеграции (СИС и БИС).

**2. Счётчик числа импульсов — устройство, на выходах которого получается двоичный (двоично-десятичный) код, определяемый числом поступивших импульсов. Счётчики могут строиться на двухступенчатых D-триггерах, T-триггерах и JK-триггерах.

Основной параметр счётчика — модуль счёта — максимальное число единичных сигналов, которое может быть сосчитано счётчиком. Счётчики обозначают через СТ
