Первый.

**1 Схемотехника - научно-техническое направление, охватывающее проблемы анализа и синтеза электронных устройств радиотехники, связи, автоматики, вычислительной техники и др. в целях обеспечения оптимального выполнения ими заданных функций и расчёта параметров входящих в них элементов. Цифровая Схемотехника- это научно-техническое направление, задачи которого: анализ и синтез элементов, узлов и устройств ЭВМ, составляющих её элементную базу. Сигнал — материальный носитель информации, используемый для передачи сообщений по системе связи. Двоичный сигнал имеет два уровня — и их принимают за 0 и 1. Когда высокий уровень обозначается единицей, а низкий нулем — такая логика называется позитивной, иначе негативной. 1 — низкий уровень сигнала, 2 — высокий уровень сигнала, 3 — нарастание сигнала (фронт), 4 — спад сигнала (срез) Логика называется положительной, если высокий потенциал отображает единицу, а низкий, – ноль. Если наоборот, высокий потенциал отображает ноль, а низкий, – единицу, то логика называется отрицательной. Данное правило называют логическим соглашением.Самым важным следствием применения отрицательной логики является то, что при переходе от положительной логики к отрицательной функция И превращается в ИЛИ, и наоборот. – в положительной логике, – в комнате зимой Тепло, если батареи отопления Включены И окна Закрыты ( Т = ВЗ ); – в отрицательной логике, – в комнате зимой НЕ Тепло, если батареи отопления НЕ Включены ИЛИ окна НЕ Закрыты ( `Т = `В + `З ).

**2. Наибольшее практическое значение среди счетчиков с недвоичным кодированием состояний имеют счетчики с кодом Грея, счетчики Джонсона (http://window.edu.ru/resource/859/28859/files/tsure085.pd) и счетчик с кодом “1 из N” (Распределители тактов)

Ссылка в ВК на моей стене. второй. **1. Логическими элементами компьютеров являются электронные схемы И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ и др. (называемые также вентилями), а также триггер. С помощью этих схем можно реализовать любую логическую функцию, описывающую работу устройств компьютера. Работу логических элементов описывают с помощью таблиц истинности. Базовые логические элементы И, ИЛИ, НЕ **2.Счетчики с произвольным модулем счета

Для построения такого счётчика можно использовать двоичный счётчик, у которого модуль счёта М должен быть больше модуля счёта разрабатываемого счётчика с произвольным модулем счёта.

Пусть нужно сделать счётчик с М= 10.

У 4-х разрядного счётчика модуль счёта равен 16 (больше 10).

Схема счётчика представляет собой 4 последовательно включённых счётных триггера, у которых есть вход сброса R.

Число 10 в двоичной системе счисления представляется 1010. Когда на выходах счетчика будет код 1010, на выходе элемента «И» появится логическая единица, которая запустит схему гашения. Длительность импульса на выходе схемы гашения должна быть достаточна для надёжного сброса всех триггеров счётчика в 0. Разряды числа 1010, равные 1 подаются на схему «И» с прямых выходов триггеров, а равные 0 - с инверсных. Таким образом, как только счётчик досчитает до 10, произойдёт обнуление всех триггеров и счёт продолжится с кода 0000.

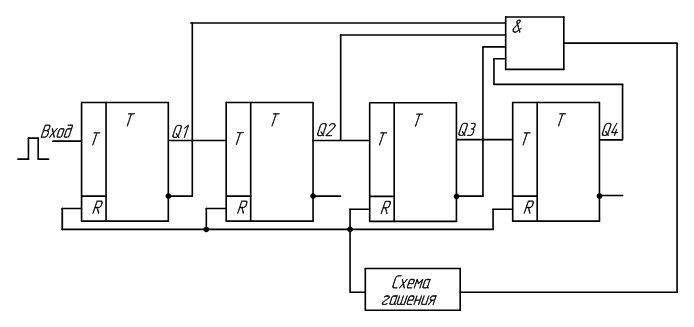

Рисунок 2.5 – Счётчик с модулем счета М=10

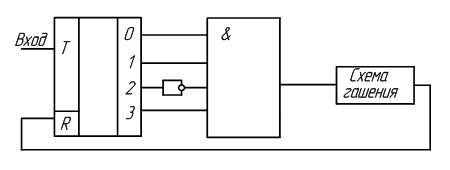

Рассмотрим счётчик с М=11 на основе двоичного счётчика в одной микросхеме (без инверсных выходов).  11₁₀=1011₂

Рисунок 2.6 – Счётчик с модулем счёта М=11

В качестве схемы гашения может быть RS-триггер.

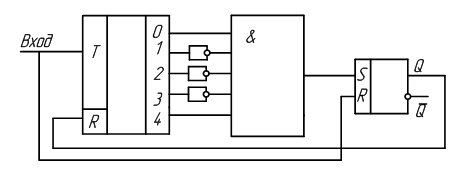

Рисунок 2.7 – Счётчик с модулем счёта М=17

В этой схеме М=10001₂ = 17₁₀

Сигнал на входе К счётчика будет действовать в течение одного периода входных импульсов

ДВОИЧНО-ДЕСЯТИЧНЫЕ СЧЕТЧИКИ

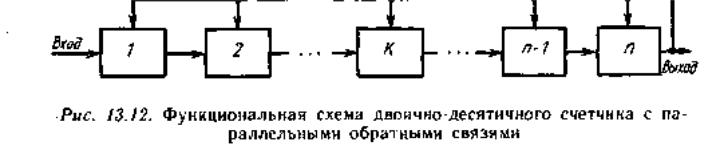

В рассмотренных двоичных счетчиках частота следования импульсов на выходе каждого разряда в два раза меньше частоты поступления импульсов на его вход. Следовательно, каждый разряд двоичного счетчика осуществляет деление частоты входных импульсов на 2, а в целом разрядный двоичный счетчик имеет коэффициент деления Изменяя число разрядов, можно построить счетчики импульсов с коэффициентами деления 2, 4, 8, 16, 32, 64 и т. д. Для получения в счетчике создают обратные связи между разрядами: параллельные, последовательные или смешанные. Наибольшее распространение получили делители частоты с параллельными обратными связями, осуществляемыми со старшего разряда на младшие (рис. 13.12). При осуществлении ОС со старшего п-го разряда на триггер первого разряда последний дополнительно изменяет свое состояние при поступлении на его вход импульса ОС, соответствующего моменту появления импульса на выходе старшего разряда. В результате повторное обнуление разрядов n-разрядного счетчика произойдет после поступления на вход (2п — 1) импульсов, а не 2", что соответствует уменьшению коэффициента деления, или коэффициента пересчета, на 1: При осуществлении ОС со старшего разряда на второй коэффициент деления уменьшается на 2: а при ОС со старшего разряда на третий: и т. д. Для определения разрядов, на которые необходимо подать ОС, определяют число которое затем представляют в двоичном коде. Разряды этого кода, представленные единицами, соответствуют разрядам счетчика, на которые должны быть поданы обратные связи со старшего разряда. По такому принципу может быть выполнен двоично-десятичный счетчик, имеющий . Минимальное число двоичных разрядов п и номера разрядов, на которые должна подаваться ОС, определяются следующим образом.

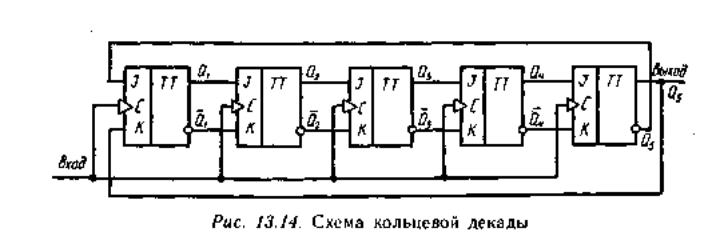

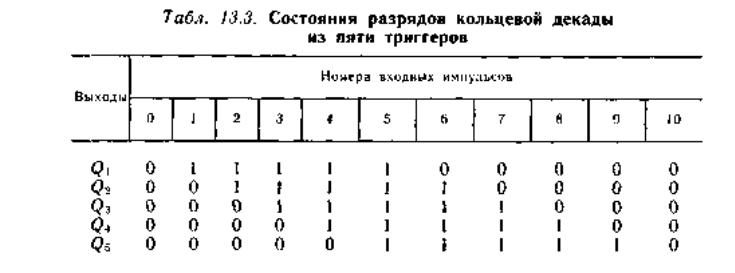

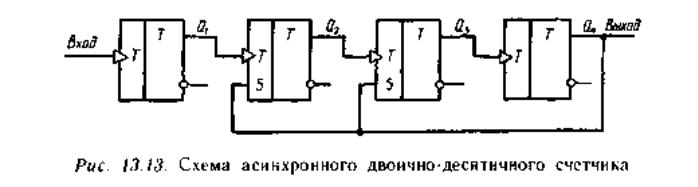

Так как 2^3 = 8, а 2^4 = 16, то счетчик с должен иметь не менее четырех двоичных разрядов, т. е. п = 4. Тогда Двоичный код числа 6 записывается в виде 0110 (для четырехразрядного счетчика). Следовательно, ОС с 4-го разряда должны быть поданы на 2-й и 3-й разряды. Принципиальная схема асинхронного двоично-десятичного счетчика на Т-триггерах приведена на рис. 13.13. Двоично-десятичные счетчики широко применяются в измерительной технике, различной связной аппаратуре, устройствах отображения информации в цифровом десятичном коде и т. п. Такие счетчики получили название пересчетных декад, или просто декад. Они выпускаются целиком в интегральном исполнении (серии К155, К176, К511 и др.) или могут быть выполнены из различных интегральных ЛЭ. По принципу построения декады делятся на декады на четырех триггерах и кольцевые. В декадах на четырех триггерах, кроме основных ОС, осуществляемых со старшего разряда на младшие, для повышения быстродействия могут применяться и дополни тельные ОС с младших разрядов на старшие. Кольцевые декады строятся на 5 или 10 триггерах. Кольцевая декада на 5 триггерах представлена на рис. 13.14. Состояние каждого триггера декады в пределах цикла деления указано в табл. 13.3. Из таблицы видно, что триггер каждого разряда переключается после поступления на его вход С пяти импульсов. Достоинство кольцевой декады заключается в отсутствии дополнительных обратных связей между разрядами. третий. **1. Интегральная микросхема представляет собой миниатюрный электронный блок, содержащий в общем корпусе транзисторы, диоды, резисторы и другие активные и пассивные-элементы, число которых может достигать нескольких десятков тысяч. Одна микросхема Может заменить целый блок радиоприемника, электронной вычислительной машины (ЭВМ) и электронного автомата. «Механизм» наручных электронных часов, например, — это всего лишь одна большей микросхема.

По своему функциональному назначению интегральные микросхемы делятся на две основные группы: аналоговые, или линейно-импульсные, и логические, или цифровые, микросхемы. Аналоговые микросхемы предназначаются для усиления, генерирования и преобразования электрических колебаний разных частот, например, для приемников, усилителей, а логические — для использования в устройствах автоматики, в приборах с цифровым отсчетом времени, в ЭВМ. По конструктивному выполнению ИС подразделяют на имеющие корпус и бескорпусные. Существует 5 основных типов корпусов: первый тип..............прямоугольный с выводами, перпендикулярными плоскости основания;

второй тип...............прямоугольный с выводами, перпендикулярными плоскости основания, выходящими за пределы проекции корпуса;

ретий тип...............круглый;

четвертый тип.........прямоугольный с выводами, расположенными параллельно плоскости основания и выходящими за пределы его тела в этой плоскости;

пятый тип................прямоугольный «безвыводной корпус».
