16. Возведение земсооружений экскаватором. Виды сооружений и виды техники.

Вид продукции: котлованы, траншеи, планировка площадок или откосов.

Состав процесса: набор грунта в ковш; перемещение и выгрузка ковша в самосвал или в отвал; возвращение в исходное положение.

Вход в процесс –приемка предыдущего, разрешение на вскрышу

Ресурсы. Материалы - грунт I-IV группы; разрыхленный грунт V-XII групп; разрыхленный мерзлый грунт I-IV групп.

Техника - землеройные (только разработка) машины.

Их различают по количеству ковшей:

многоковшовые (цепные и роторные) непрерывного действия. Используются только для устройства траншей с откосами и без откосов; эффективны при большом объеме таких работ (рис. 2.28);

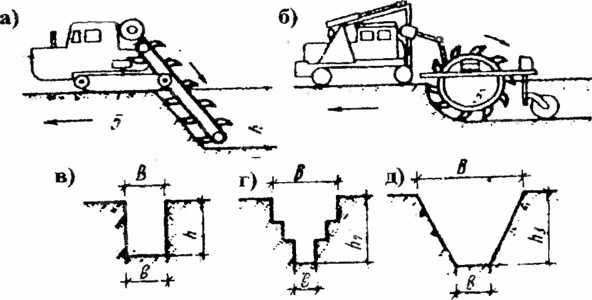

Схема работы многоковшовых экскаваторов: а - экскаватор с ковшовой цепью; б - роторный экскаватор; в, г, д - профили траншей, разрабатываемых многоковшовым экскаватором

Одноковшовые циклического действия. Они универсальны, т.е. пригодны для возведения различных типов выемок по глубине и размерам. Это основной вид землеройной техники при возведении объектов промышленного и гражданского строительства.

Базы – гусеничные,пневмоколесные, автомобильные, тракторные.

Привод – гидравлический, канатный

Вид ковша – с зубьями, со сплошной движущейся кромкой.

Вид оборудования – прямая, обратная лопата

Объем ковша - 0,15 - 0,3 м³; 0,4 - 2,0 м³.

17. Технологические параметры одноковшового экскаватора. Типы навесного оборудования. Область применения. Производительность экскаватора. Подбор комплекта а/машин.

Основные технологические параметры экскаватора:

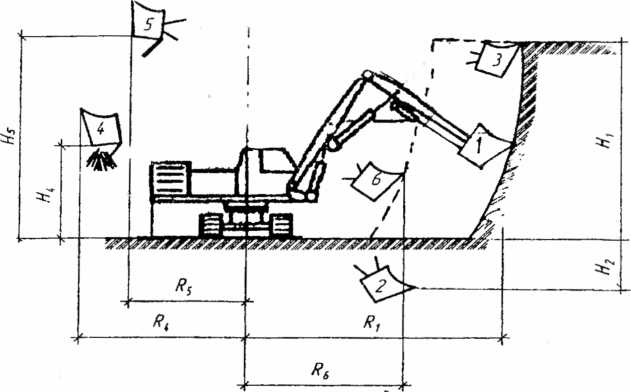

Ri - максимальный радиус резания; Hi - максимальная глубина резания;

Hi - максимальная высота резания; Л₄ - максимальный радиус выгрузки,

Н₄ - высота выгрузки при ; Н₅ - максимальная высота выгрузки;

R₅ - радиус выгрузки при H_s; R₆- минимальный радиус резания

Для рациональной организации процесса разработки грунта в зависимости от вида сооружения, рода грунта, способа отгрузки (в самосвал или в отвал) подбирают конкретный тип экскаватора по его технологическим параметрам (рис. 2.21).

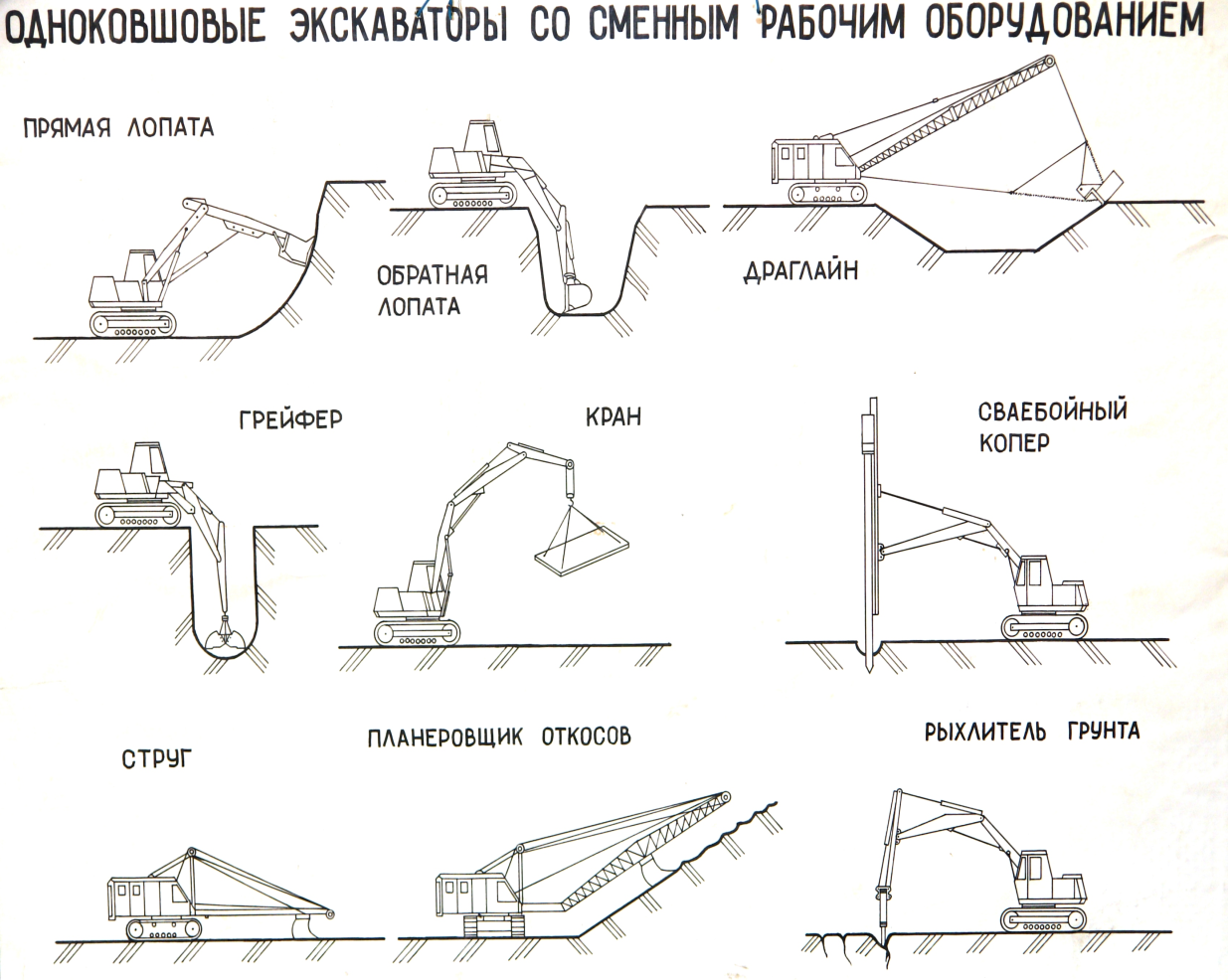

Эффективные области применения ковшей следующие:

прямая лопата – разработка сухих грунтов выше уровня стоянки с погрузкой в транспорт;

обратная лопата – разработка сухих и влажных грунтов ниже уровня стоянки с отсыпкой в отвал;

драглайн – разработка влажных и мокрых грунтов значительно ниже уровня стоянки (глубоких выемок) с отсыпкой в отвал. Драглайн имеет легкую длинную решетчатую стрелу и ковш на гибкой подвеске, что обусловливает большой радиус работы (резания и погрузки) и большую высоту погрузки и глубину черпания;

грейфер – разработка слабых грунтов (песок), разрыхленных, мокрых, в т.ч. под водой, грунтов ниже уровня стоянки (глубокие выемки) с отсыпкой в отвал;

напорный грейфер – разработка грунтов I-III групп; устройство глубоких узких траншей (технология «стена в грунте»);

планировочный ковш – при планировке под заданную отметку; при небольшой площади планировки; планировка откосов насыпей и выемок, дна траншей.

1 – ковш прямой и обратной лопаты; 2 – грейфер; 3 – напорный грейфер;

4 – планировочный ковш; 5 – клещевой захват; 6 – зуб-рыхлитель;

7 – гидромолот; 8 – электромолот; 9 – ковш с активными зубьями;

10 – гидротрамбовка; 11 – бур-шнек; 12 – лопастной бур

Производительность экскаватора в заданных условиях находится по зависимости:



где:   q- геометрическая емкость ковша, м3 п- техническое число циклов в минуту

tц   продолжительность одного цикла, сек);

Кп-коэффициент наполнения ковша - отношение объема разрыхленного грунта, набранного в ковш, к геометрической емкости ковша (табл. 6); Кр- коэффициент разрыхления грунта (табл. 5).

Экскаватор можно подобрать по объему работ, заданным срокам выполнения работ и требуемым характеристикам машин.

При заданном сроке выполнения работ подбирают машину, способную выполнить работу в срок, по производительности:

Q – объем работ, T – заданный срок.

При подборе экскаватора по требуемым техническим характеристикам учитывают основные параметры машины (рис. 5.13) и условия работы.

Работа при максимальных вылетах стрелы (R_max) приводит к быстрому износу машины, поэтому принимаются оптимальные ра­бочие параметры (R₀), составляющие 90% показанных максимальных значении:
