11. Возведение земляных сооружений: виды продукции. Основные виды технологий. Их оценка.

Земляные сооружения характеризуются тем, что имеют горизонтальную привязку на местности, высотные отметки, размеры, величину временных или постоянных фунтовых откосов.

Вид продукции:

а) выемки - котлованы (рис. 2.2, б), траншеи (рис. 2.2, и), скважины, а также специальные сооружения: рудники, карьеры, каналы, шахты (угольные, ракетные);

б) насыпи - плотины, дамбы, дорожное полотно (рис. 2.1, а);

в) обратные засыпки - пазухи котлованов (рис. 2.2, «), засыпка траншей (рис. 2.2, в);

г) спланированные площадки (рис. 2.2, б);

д) технологические подсыпки - искусственные основания;

е) усиленные естественные основания - уплотнением; уплотнением тяжелыми трамбовками; уплотнение замачиванием грунта; закрепление грунта химическими агентами.

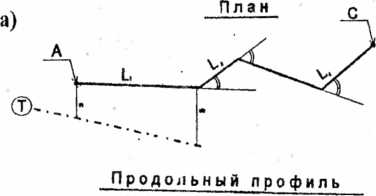

L - общая длина траншей

Li ,Ь_2>Ьз,Ь₄-parucpirynm длина участхоь

- отметки начала и конца

В - проектная ширина траншеи ш - коэффициент крутизны откоса Н - глубина траншеи па данном

Состав процесса. Процесс является комплексным и включает ряд простых строительных процессов.

Подготовительные процессы:

защита выемки от замачивания;

водоотвод;

водопонижение;

водоотлив.

Основные процессы:

подготовка грунта к разработке (рыхление, замачивание, оттаивание);

разработка грунта (принятой технологией);

транспортировка грунта в отвал или в земсооружение;

отсыпка и уплотнение грунта до заданных параметров.

Вход в процесс:

технический - приняты подготовительные работы на площадке;

юридический - получено разрешение «на вскрышу» персонально на производителя работ (мастера, прораба) в местной администрации.

Материалы - грунты. В технологии грунты различают по трудности их разработки. По этому параметру грунты делятся на 12 групп (I-XII). Отнесение конкретного грунта к одной из групп определяется по таблицам ЕНиР (Сборник 2. Механизированные и ручные земляные работы).

Грунты I-IV - нескальные, разрабатываются землеройной техникой. Они могут быть немерзлыми (талыми) и мерзлыми.

Грунты V-XII — скальные. Это каменные породы, разрабатываемые только взрывной технологией.

12. Технологические характеристики грунтов. Их использование в проектировании технологии процесса.

Плотность ( р) - отношение массы грунта к его объему в плотном теле, составляет 1,2+3,5 т/м^э, в среднем 1,6 т/м³. Плотность каменных пород достигает 5,0 т/м³.

Влажность (W) - отношение массы воды в грунте к массе его твердых частиц (скелета). По влажности грунты бывают: сухие - W < \ 5 %\ влажные - 15 < W< 30 %; мокрые — W> 30%.

Разрыхляемость - нарушение первоначальной структуры грунта в естественном состоянии при его разработке, в результате чего происходит разрыхление грунта и значительное увеличение его объема при снижении плотности (р) и повышении пористости.

Разрыхляемость грунтов характеризуется коэффициентом разрыхления (К_р), который зависит от вида грунта. Кр=V2/V1

При разработке грунт увеличивается в объеме.

Рис. Из V1>V2 куча на поверхности>V3 вновь уплотненный, больше объем

Это состояние уплотненного грунта характеризуется коэффициентом остаточного разрыхления (К₀._р), который составляет: для песчаных грунтов 1,01+1,03; для глинистых грунтов 1,05+1,09. Kop=V3/V1

Липкость - способность грунта прилипать к твердым поверх­ностям.

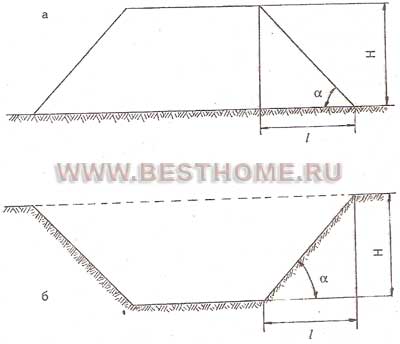

Устойчивостью земляных сооружений - способность сохранять проектную форму и размеры и обусловливается равновесием масс под воздействием внешних и внутренних сил. Устойчивость зависит от угла естественного откоса грунта Рис. 5. Элементы откоса: а — насыпи; б — выемки; Н — высота откоса; l — проекция откоса на горизонтальную плоскость; α  — крутизна откоса

Крутизна откосов насыпи или выемки характеризуется отношением высоты откоса Н к его заложению или тангенсом угла наклона откоса к горизонту (рис. 5). Наибольшая крутизна откосов зависит от высоты насыпи или глубины выемки, характеристики грунтов (угла внутреннего трения, сцепления, влажности) и условий производства работ.
