66. Нормативная документация

67. СНиП 12-01-2004. Организация строительства.

68. СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования.

69. СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство.

70. СНиП III-15-76. Системы допусков.

71. ЕНиР по видам работ (процессов).

72. Временные или Ведомственные Нормы на выполнение новых видов строительных процессов (резка и сверление железобетона новой техникой, процессы с использованием криогенной техники) или обычных процессов в необычных условиях (высоких или низких температур).

73. Справочники по технике:

5. землеройной (экскаваторы, скреперы, бульдозеры, буровые установки);

6. сваепогружающей (копры, погружатели: молоты, вибропогружатели, вдавливающие системы);

7. транспортной - автомобили, специальные прицепы;

8. монтажной - краны, подъемники;

9. а также иным видам техники, участвующей в возведении зданий и сооружений.

67. Единый тарифно-квалификационный справочник (ЕТКС).

68. ГОСТы, сертификаты на материалы, изделия, конструкции.

18. Технологическая документация. Рабочая. Контрольная. Назначение. Перечень. Примеры по одному процессу.

Внутренняя - ведется производителем работ на объекте в ходе выполнения процесса и служит для эффективного и безопасного ведения процесса и является юридическим основанием, подтверждающим полученные параметры продукции процесса.

Рабочая документация

Общий журнал работ по объекту. Виды процессов, материалы, техника, даты начала и конца.

Журнал свайных работ (содержание в соответствующем разделе).

Журнал бетонных работ (содержание в соответствующем разделе).

Журнал сварочных работ (резервуары, трубопроводы высокого давления).

Документация текущего учета (комплектовочные ведомости поставки материалов, объема выполненных работ, приход-расход материалов и т.п.).

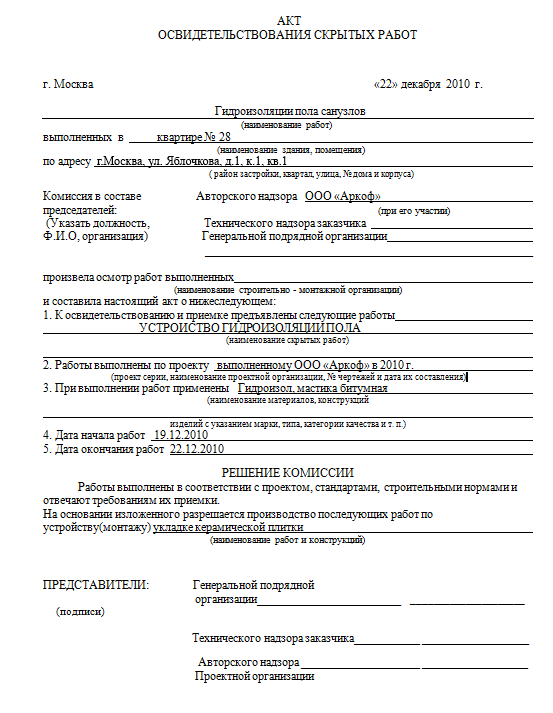

Акты на скрытые работы. Актируется продукция, которая не может быть предъявлена при окончательной сдаче объекта: фундаменты, гидроизоляция стен подвала, сварные соединения железобетонных конструкций (стыки должны быть замоноличены) и т.п.

Акты сдачи-приемки промежуточной продукции. Дают разрешение на производство последующих процессов. Акт на установку опалубки разрешает укладку бетонной смеси; акт сдачи- приемки кирпичной кладки стен разрешает ее оштукатуривание и т.д. по всей технологической цепочке возводимого объекта.

Акты на условия работ. Когда условия работ не соответствуют заложенным в проекте, этот факт фиксируется настоящим актом, что позволяет компенсировать дополнительные затраты, обусловленные новыми условиями. При разработке грунта актируется фактическая группа грунта, его влажность; актируется применение фактических типов техники; фактическая дальность отвозки грунта; стесненность выполнения данного процесса и т.д.

Акт о несчастном случае. При несчастном случае на объекте акт составляется течение 24 часов.

Контрольная документация

Исполнительная схема. Рабочий чертеж с нанесенными на нем фактическими отклонениями по размерам и пространственному положению (привязке).

Паспорта и сертификаты на материалы, полуфабрикаты, детали и конструкции.

Сертификат на металл и электроды.

Акты лабораторных испытаний («кубики» бетона, образцы грунта, вырезанные элементы сварных швов).

Акты «полевых» испытаний (на объекте). Испытания прочности бетона динамическими (ударными) или лазерными приборами; проверка степени уплотнения грунтов плотномером.

Акты натурных испытаний. Проводятся для инженерных сетей: водопровода, канализации, отопления, газа, электроснабжения, вентиляции.

18. Технология оштукатуривания конструкций. Вид продукции. Состав процесса. Материалы. Техника.

1. Вид продукции. Штукатурка - это слой затвердевшего раствора заданной толщины, нанесенный в пластичном состоянии в 1-3 слоя на поверхность конструкции.

Назначение. Слой штукатурки уменьшает тепло - и звукопроводи­мость стены; в ряде случаев служит гидроизоляцией (торкрет-штукатурка); может быть защитой от агрессивных сред и вредных излучений; служит для шумопоглощения (в зрительных залах), а также штукатурка широко используется как декоративный элемент (цветная, рельефная и т.п.).

По сложности выполнения и полученному качеству штукатурку разделяют на:

а) простую - для подвалов, складских и вспомогательных помещений (рис. 8.1, я);

б) улучшенную - для жилых и гражданских зданий общего назначения (рис. 8.1, б);

в) высококачественную - для театров, музеев, административных зданий первого класса и т. п. (рис. 8.1, в).

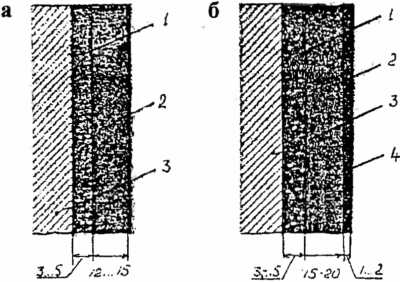

Рис. 8.1. Конструкция штукатурки: а - простая; б - улучшенная, высококачественная; в - декоративная;

1 - обрызг; 2 - грунт; 3 - поверхность (стена); 4 - накрывка;

5 - декоративный слой

Конструкция штукатурки. Штукатурка имеет толщину 15-30 мм и включает несколько слоев (рис. 8.1):

• обрызг - предназначен для прочного и надежного сцепления штукатурки с основной конструкцией. Выполняется раствором жидкой консистенции, который хорошо проникает в поры и трещины материала конструкции. Толщина до 5 мм;

• грунт - основной слой толщиной 10-20 мм. Служит для обра­зования требуемой толщины штукатурки и образования ровной правильной поверхности (плоскости, цилиндра, сферы и т.п.);

• накрывка - для заделки мелких неровностей грунта, что обеспечивает необходимую чистоту поверхности. Толщина слоя 2-3 мм.

Состав процесса:

• подготовка поверхностей (очистка и т.д.);

• провешивание (определение положения и вида будущей поверхности);

• нанесение штукатурного намета (обрызг, грунт, накрывка);

• затирка поверхности.

Вход в процесс:

• приняты поверхности под оштукатуривание;

• опробована техника (растворонасосы, шланги, трубопроводы);

• помещение «закрыто» и в него подано тепло (температура более 5° С);

• водяные системы (отопление, холодная и горячая вода) должны быть опрессованы и сданы по акту.
