1. Вид продукции: каменная конструкция из отдельных штучных материалов (камней), уложенных определенным образом и скрепленных между собой раствором.

2. Состав процесса:

• доставка материалов (кирпич, утеплитель, облицовка, раствор);

• установка и перестановка подмостей и лесов;

• ведение кладки (укладка камней).

3. Вход в процесс. Приняты предыдущие работы (грунтовое основание, фундаменты, плиты перекрытий, гидроизоляция и т.п.):

• приняты по акту установленные леса;

• наличие удостоверения у стропальщика.

Правила разрезки

Для того чтобы из отдельных камней получился монолит, который будет работать как единая конструкция, т.е. без учета отдельных камней и швов между ними, при возведении каменных конструкций необходимо выполнять следующие «три правила разрезки».

Первое правило. Каменные материалы хорошо работают только на сжатие. Поэтому две грани камня должны быть перпендикулярны действующей силе. В зданиях нагрузки от веса конструкций, материалов, оборудования и людей в большинстве случаев вертикальные, поэтому грани камня (и, соответственно, швы и ряды кладки) должны быть горизонтальными (рис. 7.1, а). Однако возможны и другие направления действующих сил и, соответственно, иное расположение граней камней и швов между ними.

Второе правило. Во избежание образования клинового распора две другие грани камня должны быть параллельны действующей силе, т.е. обычно вертикальны (и, соответственно, швы) (рис. 7.1, б).

Третье правило. Для включения в работу всей конструкции (всех камней) при действии силы на небольшом участке необходимо, чтобы все вертикальные швы были перекрыты верхним камнем (рис. 7.1, г).

Рис. 7.1. Правила разрезки кладки: а - действие сил на кладку; 6 - расположение плоскостей разрезки правильное; в - то же, неправильное; г - кладка с перевязкой швов; д - то же, без перевязки

Материалы

а) Камни. Естественные. Бутовый камень - рваный камень после взрыва скальной породы; весом до 50 кг. Различают рваный камень неправильной формы, постелистый, у которого две примерно параллельные плоскости, и булыжник, имеющий округлую форму. Из бута возводят ленточные фундаменты зданий до 3-х этажей, стены подвалов, подпорные стены, опоры и другие конструкции, а в районах с большими запасами постелистого камня - стены малоэтажных зданий.

Шашка - обработанный (тесанный с пяти сторон) бутовый камень из изверженных пород (гранит, диабаз и т.п.) размерами примерно 100x200x400 мм. Используется для покрытия дорог, площадей, площадок.

Искусственные. Мелкие блоки: бетонные, шлакобетонные, керамические, сплошные и пустотные весом до 20 кг. Для несущих стен и перегородок. Блоки пенобетонные, силикатные - для самонесущих стен, перегородок, а также для утепления несущих кирпичных стен.

Кирпич керамический (красный). Изготовляется из глины способом пластического или полусухого прессования. После обжига в печах при температуре 900-1000° С приобретает темно-коричневый или светло- оранжевый оттенок, зависящий от содержания в глине окислов железа. Размеры кирпича: 65x120x250 (нормальный), 90(88)х 120x250 (полуторный), сплошной или пустотный; вес камня 3,5-4,0 кг (рис. 7.2, а). Прочность характеризуется маркой (прочность на сжатие, кг/см ): М25, 50, 75, 100, 150, 200. Такой кирпич хорошо работает в воде и при температурах до +1000° С. Можно использовать в воде, в сырых помещениях, для кладки печей, дымоходов, заводских вытяжных труб.

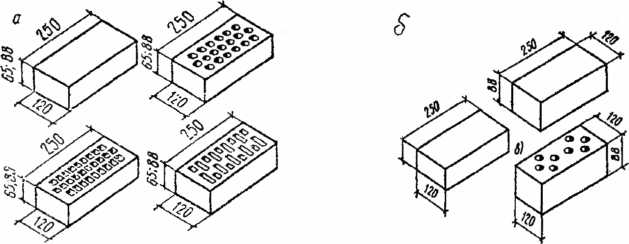

Рис. 7.2. Виды кирпича: а - керамический (красный); б - силикатный (белый)

Кирпич силикатный (белый). Изготовляется из смеси песка (93 '/') и извести (5 %) путем термовлажной обработки паром в автоклавах прк температуре 150-180° С. Размеры и прочность (марки) кирпича те же, что и для керамического; также бывает сплошной и пустотный весом 4,5-5,0 кг (рис. 7.2, б). Кирпич не стоек к воде и высоким температурам. Применяется исключительно для надземной части здакия, за исключением сырых помещений (ванная, туалет и т. п.).

Специальные виды. Кирпич повышенной точности (лицевой). И керамический, и силикатный кирпич выпускается в таком варианте для облицовки фасадов. Из него выполняется лишь наружная верста, т.к. этот кирпич значительно дороже обычного. Поставляется в специальных упаковках.

Цветной (окрашенный) кирпич. В силикатную массу при изготовлении вводятся пигменты, в результате получается слабо окрашенный кирпич желтого, розового, синего тона. Широко используется для декоративной отделки фасадов и интерьеров.

Термозащитный, шамотный - применяется для изоляции (обкладки) горячих поверхностей сталеплавильных печей, паропроводов, автоклавов, дымовых труб и газоходов (внутри) и т.п. Кирпич полнотелый с размерами 65x120x250, но может изготовляться и других размеров по заказу.

6. Растворы. Цементно-песчаный. Универсальный: для кладки в сухих и в сырых условиях; для кладки печей, вытяжных труб. Несколько дороже известкового.

Известково-песчаный. Для кладки в сухих условиях. Дешевле цементного.

Глиняный - может применяться для кладки бытовых печей и дымоходов.

Характеристики растворов. Марки М25, 50, 100, 150, 200. Растворы для кладки должны иметь высокую пластичность (хорошо размазываться). Для этого в цементно-песчаные растворы добавляют пластификаторы - известковое молоко или специальные добавки.

Доставка материалов

Раствор доставляется на стройплощадку готовым или в виде сухой смеси с бетонных заводов или объектных растворо-бетонных узлов (РБУ) по мере необходимости (по заявкам) 2...4 раза в смену. Доставка осуществляется автосамосвалами грузоподъемностью 3,0...5,0 т или бортовыми автомобилями в рабочих бадьях объемом 0,15...0,25 м³.

В зоне действия монтажного крана располагается перегрузочная площадка, где самосвал выгружает раствор в бадьи объемом 0,25...0,5 м³ или в расходный бункер, чтобы выгрузить сразу весь раствор из самосвала

1,6….2,0 м³ (рис. 7.7). Бадьи с раствором краном поштучно или комплектом (3...4 бадьи) подаются на рабочее место. Раствор, доставленный в бункерах, подается на рабочее место и перегружается в растворные ящики каменщиков.

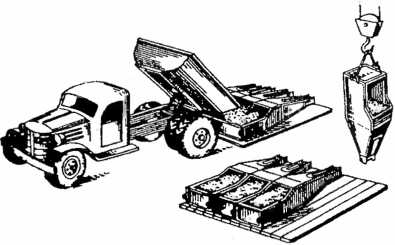

Рис. 7.7. Выгрузка раствора в малые бадьи и подача краном

Сухие смеси доставляются на объектную смесительную установку россыпью, в цементовозах, бункерах, кузовах автомобилей или в затаренном виде. На объекте из этих смесей готовят свежий раствор. Особенно эффективно применение сухих смесей на отдаленных объектах.

Кирпич и мелкие блоки доставляются на объект на инвентарных поддонах, изготовленных в виде деревометаллических щитов со строповочными крючками на торцах или поперечными опорными брусьями (рис. 7.8). Кирпич укладывают «в елку» или с перекрестной перевязкой, мелкие блоки - с перевязкой. Поддоны с кирпичом или мелкие блоки с транспорта краном подаются на рабочие места или выгружаются на склад. При хранении на складе поддоны устанавливают в один ярус штабелями. Проходы между штабелями должны быть шириной 0,5 м. В стесненных условиях допускается установка поддонов в два яруса, при этом проходы увеличиваются до 0,8 м.

Мелкие блоки из природных или искусственных материалов укладывают в штабеля с расстоянием 0,2 м между рядами.

В зависимости от принятой организации работ используются следующие схемы:

а) Работа со склада. Кирпич доставляется автосамосвалами «навалом» или пакетами без поддонов и выгружается на площадке складирования. По мере необходимости он грузится (вручную) в бадью и подается на рабочее место (рис. 7.9).

б) Работа со склада пакетами. Кирпич доставляется бортовыми автомобилями или полуприцепами-площадками в пакетах на поддонах и разгружается на площадке. По мере необходимости пакеты кирпича краном подаются на рабочее место (рис. 7.9).

Следует отметить, что варианты а и б требуют значительных площадей, что не всегда возможно при работе в черте городской застройки.

в) Работа «с колес». Доставленный в пакетах кирпич сразу (без перегрузки) подается на рабочее место. Это эффективно, но требует четкой организации всего процесса (работа каменщиков, кранов, поставка раствора, возврат поддонов).

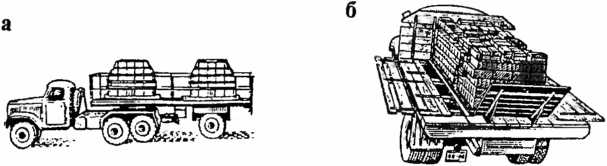

Рис. 7.9. Доставка кирпича на бортовых автомобилях в пакетах

Кирпич повышенной точности (лицевой) поставляется в упаковке: пакет кирпича обвязан стальной лентой и завернут в полиэтиленовую прозрачную пленку.

18. Кладка отдельных элементов: стен, столбов, перемычек. Виды перевязок.

Кладка перемычек и карнизов. Проемы в стенах перекрывают по ходу кладки перемычками. В многоэтажном гражданском и промышленном строительстве применяют, как правило, сборные железобетонные перемычки. В малоэтажных зданиях можно устраивать кирпичные перемычки - рядовые, клинчатые, лучковые и арочные. Проемы пролетом до 2,0 м перекрывают рядовыми и клинчатыми перемычками, до 4,0 м - арочными. В рядовых перемычках под нижний ряд кирпича укладывают в разостланный по опалубке слой цементного раствора толщиной 20-30 мм стальную арматуру из расчета по одному стержню сечением 20 мм² на каждые полкирпича толщины стены (если проект не предусматривает другое армирование). Концы стержней, на которых имеются крюки, заделываются в простенки не менее чем на 250 мм. Опалубку снимают через 5-6 суток.

Клинчатые лучковые и арочные перемычки устраиваются из фасонного или обычного кирпича (рис. 7.19). Во втором случае швам придают клинообразную форму (толщина швов внизу - не менее 5 мм, вверху - не более 25 мм). Такие перемычки выкладываются по опалубке соответствующей формы, с двух сторон в направлении от пят к середине. В центральный замковый ряд кирпич должен туго входить и плотно заклинивать перемычку.

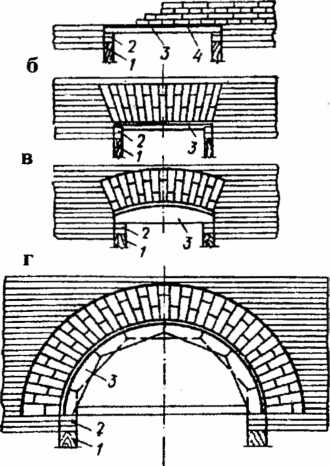

Рис. 7.19. Устройство перемычек из кирпича: а - рядовых; б - клинчатых; в - лучковых; г - арочных:

1. - стойка опалубки;

2. — клинья; 3 - опалубка;

При кладке карнизов допускается свес не более чем на 1/3 длины кирпича в каждом ряду, а общий вынос кирпичного неармированного карниза не должен превышать половины толщины стены. Если вынос запроектирован больше половины толщины стены, кладку необходимо армировать или вести по железобетонным карнизным плитам, заанкеренным в кладку стены.

Кладка стен с облицовкой. Наружные поверхности каменных стен с целью предохранения их от воздействий агрессивной окружающей среды и придания большей архитектурной выразительности облицовывают лицевым кирпичом, керамическими и бетонными плитами. Для облицовки применяют, как правило, лицевой кирпич с глазурованной или рельефной поверхностью, кирпич из цветных глин и с различными цветовыми оттенками.

Облицовку кирпичом выполняют в процессе возведения стены путем укладки лицевого кирпича в наружную версту. Лицевой слой кладки связывают при этом с массивом стены тычковыми радами (рис. 7.20, 7.21).

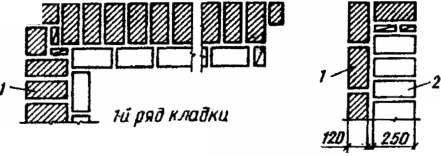

Рис. 7.20. Облицовка лицевым кирпичом стены в 1,5 кирпича: а - план; б - поперечный разрез: 1 - лицевой кирпич толщиной 65 мм;

1. - рядовой кирпич толщиной 88 мм

Системы перевязки кладки. В зависимости от вида конструкции и принятой организации работ выполняется одна из следующих систем перевязки.

Однорядная система. Все камни во всех рядах кладутся одинаково: ложком или тычком. За счет однотипности операций достигается высокая производительность. Применяют для кладки стен толщиной в один кирпич и перегородок в полкирпича или четверть кирпича (на ребро).

Цепная система кладки. Здесь каждый ложковый ряд чередуется с тычковым рядом. Применяется для любых конструкций, однако требует много грехчетверок, что снижает темп кладки. Нужны каменщики высокой квалификации (рис. 7.14, а).

Рис. 7.14. Системы перевязки швов кладки: а - двухрядная (цепная) при кладке толщиной в 2 кирпича; б - многорядная (при кладке толщиной в 2 кирпича); в - четырехрядная (столбы в 2 кирпича)

Многорядные системы. Трех-, пяти-, шестирядная для стен; четырехрядная для столбов, пилястр (рис. 7.14, б).

В шестирядной системе пять ложковых рядов чередуются с одним тычковым. Эта кладка проще в выполнении и не требует высокой квалификации рабочих, но прочность ее несколько (на 10-15 %) ниже. Применяется при кладке массивных стен.

18. Технологическая документация. Разрешающая. Нормативная. Назначение.

Перечень. Примеры по одному процессу.

Внешняя - определяет вид и параметры продукции и, в соответствии с ними, вид и характер процесса, а также определяет условия начала и ведения процесса.

38. Р азрешающая общая

41. Акт на разбивку пятна здания. Юридически обосновывает правомерность нахождения стройплощадки в данном месте в заданных границах.

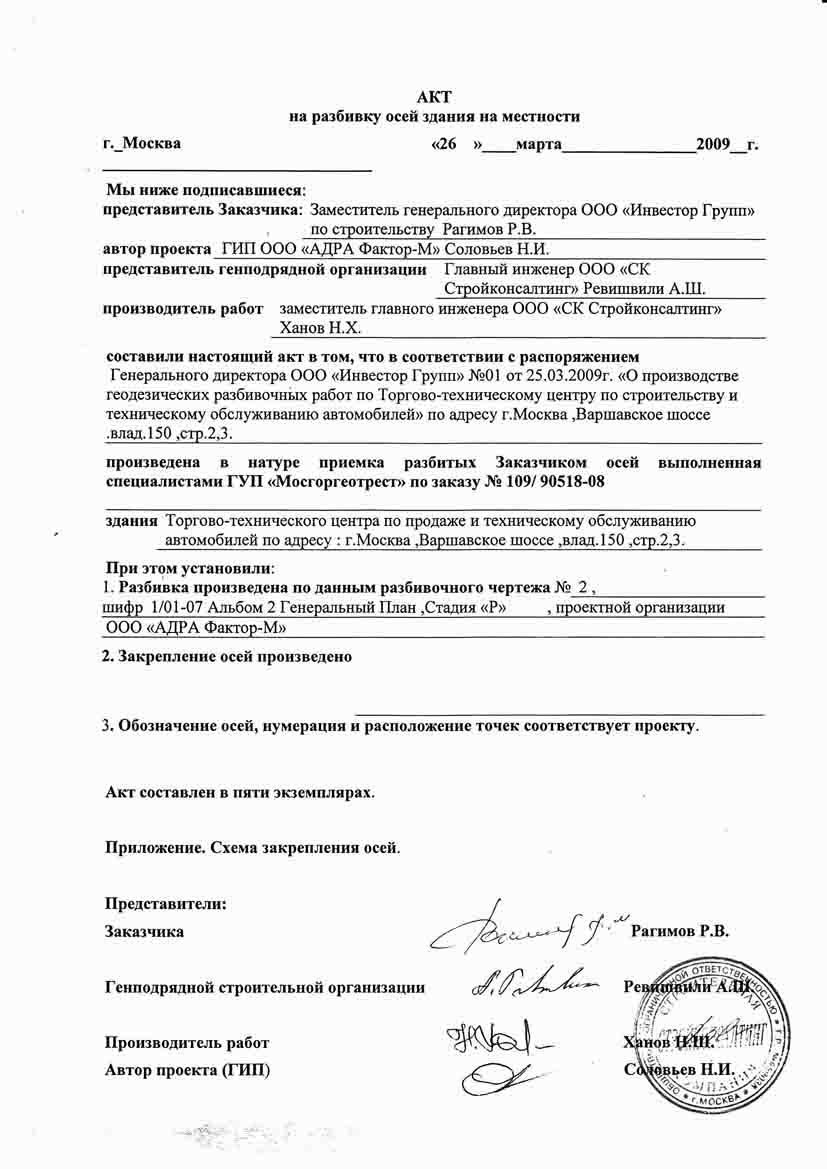

42. Акт на разбивку (и закрепление) главных осей здания и главного репера. К главным осям будет впоследствии выполняться привязка всех возводимых конструкций здания.

В обоих случаях (п.1 и п.2) разбивка выполняется геодезистом из архитектурно-строительного отдела местной администрации (город, район).

45. Разрешающая на конкретный процесс

64. Разрешение на «вскрышу» - до начала любых работ по разработке грунта. Выдается персонально на мастера (прораба) в местной администрации. Персональный документ повышает ответственность исполнителя за возможное разрушение в ходе разработки грунта подземных коммуникаций: электрокабелей, кабелей связи, различных трубопроводов, коллекторов и т.п.

65. Наряд - допуск. При работе в «опасных» зонах: зоны ЛЭП, в действующих предприятиях, вблизи газопроводов и т.п.

66. Акты работоспособности техники — машин, механизмов, приспособлений, инструмента.

67. Акты работоспособности временных энергосистем: газ,

' электричество, сжатый воздух.

64. Удостоверения рабочих ответственных специальностей: сварщик, стропальщик, слесарь-сборщик.

65. Журнал инструктажа по технике безопасности.

Руководящая документация

65. Рабочие чертежи. На общестроительные конструкции чертежи серии АС (архитектурно-строительные). На каждом листе должен стоять штамп - «в производство», подписанный главным инженером строительной организации.

66. Технические условия на выполнение работ (ТУ).

67. Технологические карты по процессам (ТК).

68. Карты операционного контроля качества по процессам (КОКК).
