Несъемная опалубка. Типы. Состав процесса. Назначение. Оценка.
Несъемная опалубка из плит оболочек (рис. 4.10, 4.11). Щиты опалубки представляют собой прочные железобетонные тонкостенные (плоские, криволинейные) плиты (рис. 4.10, а; б; г) или пустотелые блоки, армоцементные листы и трубы (рис. 4.10, в; е), которые выставляются в проектном положении и надежно крепятся к арматуре сооружения и между собой (рис. 4.12). При отсутствии анкеров в плитах опалубки их крепят с помощью тяжей, проходящих через отверстия в плитах и привариваемых к арматурному каркасу (рис. 4.13, а).
Опалубка-облицовка из ребристых железобетонных плит применяется для массивных конструкций (например, для фундаментов под прокатное оборудование). Крепятся такие плиты к железобетонным стойкам сваркой или с помощью винтовых тяжей с хомутами (рис. 4.14).
После бетонирования щиты опалубки остаются в теле конструкции и образуют ее внешнюю поверхность (гладкую или декоративную).
Достоинства: простота сборки, т.к. не требуется установка (перестановка) несущих прогонов, стоек, креплений; внешняя поверхность плиты может иметь заводскую отделку (фактура, облицовка), что исключает впоследствии эти затраты на объекте.
Недостатки: высокая стоимость плит. Лишь при большом объеме конструкции это удорожание составляет приемлемую величину, что и позволяет эффективно использовать этот тип опалубки взамен щитовой.
Применяется при бетонировании конструкций больших размеров (массивных): фундаментов под турбогенераторы, прессы, прокатные станы; конструкций атомных станций (толщина стен определяется радиационной защитой).
Несъемная опалубка из стального листа. При бетонировании стен подземных сооружений; стен и пола водонаполненных конструкций (резервуары, бассейны, отстойники и т.п.) применяются щиты опалубки из листовой стали толщиной 1,5...3,0 мм. Щиты крепятся к установленной арматуре, швы между щитами провариваются сплошным швом. Внешняя поверхность щитов после бетонирования окрашивается или оштукатуривается по стальной сетке.
Достоинства - надежная (на 100%) и долговечная гидроизоляция конструкции. Недостатки - высокая стоимость.

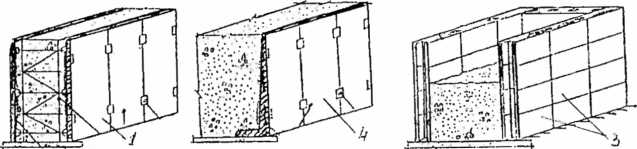

Несъемная опалубка из плит-оболочек: а - для фундамента; б - для прямоугольной колонны; в - для круглой колонны; г, д, е - для стен; 1 - плоские плиты; 2 - армоцементная труба; 3 - пустотные блоки; 4 - L - образные железобетонные панели («каблучок»)
Несъемная опалубка из стальной сетки (рис. 4.6) выполняется из сетки с мелкими ячейками (5x5 или 8x8 мм). Сетку, «сшитую» из отдельных полотнищ, крепят к арматурному каркасу с помощью скруток и вертикальных стержней диаметром 22-25 мм. Для уменьшения утечки цементного молока осадку конуса бетонной смеси принимают от 0 до 3 см. В процессе виброуплотнения цементное молоко заполняет ячейки сетки, которая оказывается в бетоне. После бетонирования снимают только вертикальные крепежные стержни, сетка же остается в бетоне.
Достоинства: простота и быстрота устройства; образование любой формы, в т.ч. плавной криволинейной, наклонных поверхностей.
Недостатки: излишний расход металла (на сетки и катанку); невозможно получить ровную поверхность стены; для обеспечения защитного слоя необходимо наружную поверхность стены оштукатурить; нельзя применять пластичный бетон, так как при его уплотнении через сетку выливается цементное молоко. Сетчатая опалубка применяется для бетонирования конструкций и сооружений, боковые поверхности которых могут несколько отклоняться от плоскости. Применяют ее для бетонирования стен подвалов, опускных колодцев, туннелей, стаканов фундаментов, а также там, где съем опалубки затрудняется (например, для образования рабочих швов в стенах и плитах большой толщины).
Грунтовая опалубка. Широко известна в строительстве как бетонирование «в распор» заглубленных в грунт конструкций простой формы. Применяется в тех случаях, когда грунтовые условия по СНиП допускают при разработке (устройстве) траншей и малых котлованов глубиной до 1,5-2,0 м наличие вертикальной грунтовой стенки (плотные супеси, суглинки, глины и т. п.). Траншея или котлован устраивается по внешним размерам конструкции, выполняется песчаная подготовка, при необходимости ставится арматура и производится укладка бетонной смеси.
С использованием такой опалубки устраиваются ленточные фундаменты, нижние ступени (башмаки) столбчатых фундаментов и т. п.
