Ударный способ погружения свай. Техника. Оценка способа.
Для погружения свай в грунт используется сваепогружающая установка (СПУ). СПУ представляет комплект двух агрегатов - копра и погружателя.
Копер включает (рис. 3.5):
базовую машину (1) - трактор, экскаватор, автомобиль, мобильный мост;
П
огружатель
- механизм, который силовым импульсом
внедряет сваю в грунт (рис. 3.8, 3.9). Он
определяет вид технологии.

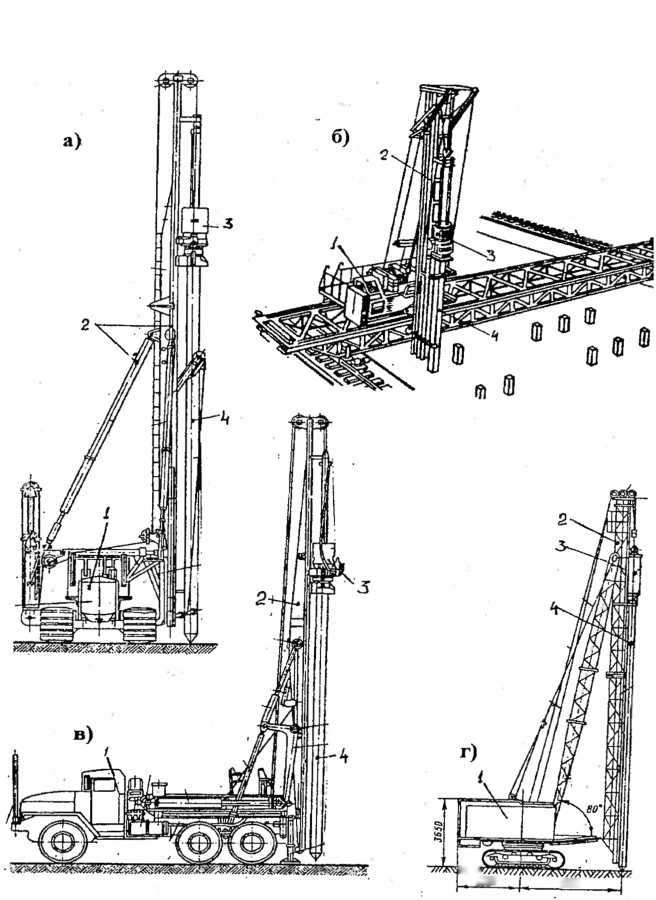

Сваепогружающие установки: a - на базе трактора - СПУ-49; 6 - мостовая рельсовая установка - КМ-8; в - на базе автомобиля - КО-8; г-на базе экскаватора - КН-16; 1 - базовая машина; 2 - направляющая стрела; 3 - погружатель (молот); 4 - свая
Рациональные области применения различных копров:
тракторные установки - погружение свай длиной 5-12 м при рядовом расположении свай (трактор перемещается вдоль ряда), производительность 20-30 шт/смену;
экскаваторные (или на базе стреловых кранов) - погружение свай длиной 6-16 м при кустовом расположении свай в фундаментах под колонны; с одной стоянки поворотом стрелы погружает все сваи в одном кусте и переходит к другому кусту свай. Производительность 15-25 шт/смену;
Мостовые СПУ (рельсовые или гусеничные) в комплекте с молотом - погружение свай длиной 5-10 м при рядовом расположении свай или полем (рис. 3.7). Имеют высокую производительность 40-70 свай в смену. На небольшие расстояния (от дома на дом) могут перемещаться своим ходом. Однако из-за больших начальных затрат такие установки эффективны лишь при больших объемах работ (более 1500 свай). Применяются при квартальной застройке городских микрорайонов.
Мостовая установка: а - доставка и постановка на рельсы; б - подъем направляющей стрелы; в - рабочее положение
В качестве погружателей используются молоты, которые различаются по роду привода: молоты внутреннего сгорания (дизельные), паровоздушные и механические (подвесные).
Основной параметр молота - масса ударной части, которая в зависимости от рода грунта определяет максимально возможную длину погружаемой сваи.
Трубчатые дизель-молоты более надежны в работе и обладают в 1,2- 1,5 раза большей погружающей способностью, чем штанговые дизель- молоты.
Недостатком этих молотов является то, что они трудно запускаются при отрицательных температурах.
Механический молот применяют при небольших объемах работ. Недостаток их состоит в том, что они производят небольшое количество ударов - 3-4 в минуту, при постоянном закреплении каната к ударной части молота можно увеличить число ударов до 10-12 в минуту, но это приводит к интенсивному износу лебедки и копра.
Ударный способ погружения свай. Состав процесса по операциям. Тб и ктс
Состав процесса:
Разбивка осей свайных рядов.
Разбивка и закрепление штырями свайных точек.
Постановка агрегата на точку и постановка на него сваи.
Наведение при помощи агрегата сваи на проектную точку.
Погружение с контролем вертикальности и замером отказа.
При достижении сваей «отказа» погружение прекращается независимо от фактической глубины погружения сваи.
«Отказ» - величина погружения сваи от одного удара из серии в 10 ударов в мм (1,5-4,0 мм), при достижении которой полностью обеспечивается проектная несущая способность сваи.
Достоинства технологии ударного погружения свай:
высокая производительность;
погружение свай практически в любые виды грунтов;
значительное повышение несущей способности сваи (на 15- 30 %) за счет уплотнения грунта под острием.
Недостатки:
динамическое воздействие на сваю (должен быть запас прочности);
большие динамические воздействия на здания и сооружения, расположенные рядом.
При
наличии рядом со строительной площадкой
ветхих или аварийных зданий данная
технология неприемлема.

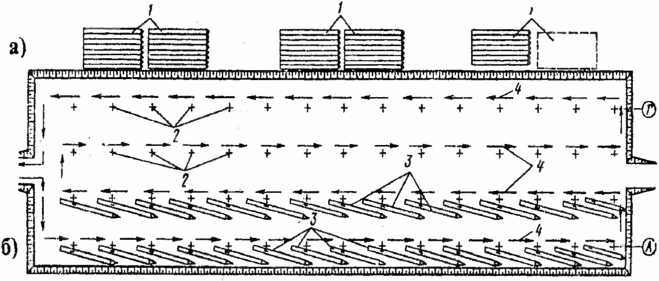

Рис. 3.10. Схема организации работ: а - при складировании свай в штабель; б — при раскладке свай у свайных точек: 1 - гатабель; 2 - свайные точки; 3 - сваи; 4 - направление движения (ход) СПУ
После постановки сваи на СПУ, выверки в плане и по вертикали запускается молот. До глубины 1,5-3,0 м погружение ведется слабыми ударами молота при сбросе ударной части с половинной высоты. Затем погружение ведется при нормальной работе молота.
При погружении свай ведется «Журнал свайных работ», в котором все сваи должны быть пронумерованы в соответствии с рабочим чертежом. По каждой свае указываются: величина «отказа»; время погружения; глубина погружения, а также особые обстоятельства («отдых», трещины, излом, свая-дублер и т.п.).
После достижения «отказа» сваи СПУ переходит на следующую свайную точку. Недопогруженная часть сваи («попы») впоследствии срезается.
ТБ:
Перед началом работ на площадке необходимо обозначить все опасные зоны.
В процессе забивки свай запрещено:
ремонтировать или смазывать копры и молоты;
извлекать поврежденные или отклонившиеся от проектного положения сваи с помощью копра;
-- запрещается находиться под работающим погружателем;
при разрушении головы забиваемой сваи следует прекратить работу;
работы по забивке свай с помощью копров или краном останавливают при скорости ветра 9,9 — 12,4 м/с.
При выполнении работ в зимних условиях должны быть приняты меры, обеспечивающие нормальную работу всех механизмов копра и молота. Кроме того, необходимо следить за тем, чтобы ходовая часть копра не вмерзала в грунт. При длительных перерывах в работе копер высотой более 12 м закрепляют растяжками.
Запрещено во время работа натягивать и перегибать рукава пневмоинстумента. Металлические части копра и механизмов с электроприводом должны быть заземлены.
Погружение наклонньгх свай можно выполнять только копровыми установками, оснащенными специальными механизмами для наклона копровой стрелы.
