18. Безопасность процесса при возведении земсооружений.

Должны быть выполнены все организационные мероприятия.

Все выемки должны быть огорожены и снабжены сигнальными надписями, в темное время – сигнальными лампами.

Через траншеи в необходимых местах должны быть устроены переходные мостики или временные переезды.

Для спуска в котлованы и траншеи должны быть устроены лесенки.

Не допускается перегружать бровки траншей и котлованов грунтом, материалами, техникой, т.к. это может привести к обрушению грунтового откоса.

Запрещено нахождение людей в зоне действия строительной техники (экскаваторов, бульдозеров, катков и т.п.).

При расположении земляного сооружения вблизи подземных коммуникаций перед началом процесса вызывают представителей владельцев коммуникаций и работы на этом участке ведутся в их присутствии.

При выполнении работ специальными методами: разработка грунтов гидромеханизацией или взрывом; огневое, электрическое или химическое оттаивание мерзлых грунтов – мероприятия по безопасности процесса осуществляется по соответствующим инструкциям.

18. Схемы разработки при возведении земсооружений экскаватором.

1 - экскаватор; 2 - автосамосвал; 3 - рабочий ход экскаватора; 4 - ось движения автосамосвала; 5 - геодезический знак закрепления осей; 6 - ограждение котлована; 7 - контур монолитной фундаментной плиты; 8 - лестница для спуска в котлован; 9 - граница опасной зоны

Рисунок 2 - Схема разработки грунта котлована экскаватором, оборудованным ковшом обратная лопата при лобовой проходке

1 - экскаватор; 2 - автосамосвал; 3 - рабочий ход экскаватора; 4 - ось движения автосамосвала; 5 - геодезический знак закрепления осей; 6 - ограждение котлована; 7 - лестница для спуска в котлован; 8 - граница опасной зоны

Рисунок 3 - Схема разработки грунта котлована экскаватором, оборудованным ковшом обратная лопата при боковой открытой проходке

18. Возведение земсооружений скрепером. Виды сооружений. Механизмы. Состав процесса. Схемы разработки.

Скрепер – землеройно-транспортная машина, которая осуществляет весь комплект технологических операций: разработку грунта, транспортировку, отсыпку и разравнивание

1. Вид продукции: планировка площадок, устройство насыпей (плотины, дамбы, дороги), устройство котлованов больших объемов (более 5000 м³).

2. Состав процесса: зарезание грунта (набор), транспортирование, отсыпка, разравнивание, возвращение к месту набора (холостой ход) (рис. 2.28).

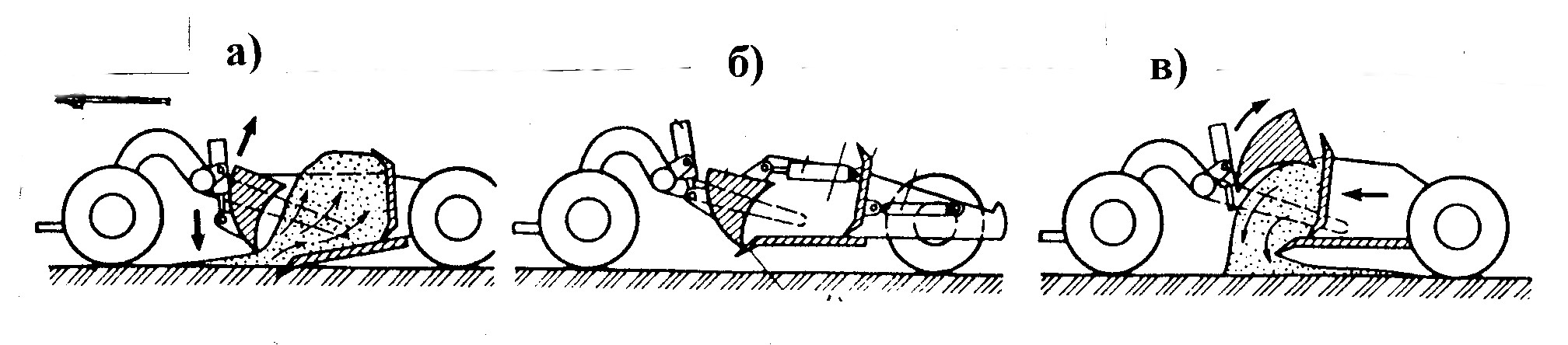

Рис. 2.33. Схема работы скрепера:

а – набор грунта; б – транспортное положение; в – разгрузка

3. Вход в процесс –приемка предыдущих работ, разрешение на вскрышу.

4. Ресурсы.

4.1. Материалы – грунты I-II групп природного сложения; разрыхленные грунты III группы.

4.2. Техника.

Скреперы. Различают по виду привода: прицепные, навесные, самоходные (рис. 2.34 – 2.36) и по объему ковша (табл. 2.2).

5. Технология процесса.

Следует отметить, что толщина срезаемой ножом скрепера «стружки» грунта невелика и составляет 10-35 см. Поэтому разработка грунта и его отсыпка ведутся послойно (рис. 2.37). При этом в зависимости от рода грунта и требованиям к насыпи в комплекте со скрепером (ведущая машина) могут работать рыхлитель (при грунте II-III группы) и уплотняющие машины (катки). Работы ведутся на разных участках (картах) по процессам (рыхление, разработка, отсыпка, уплотнение) с челночным переходом соответствующей техники с карты на карту (рис. 2.37). Количество указанных выше вспомогательных машин (рыхлитель, каток) принимается с учетом производительности скрепера как ведущей машины процесса.

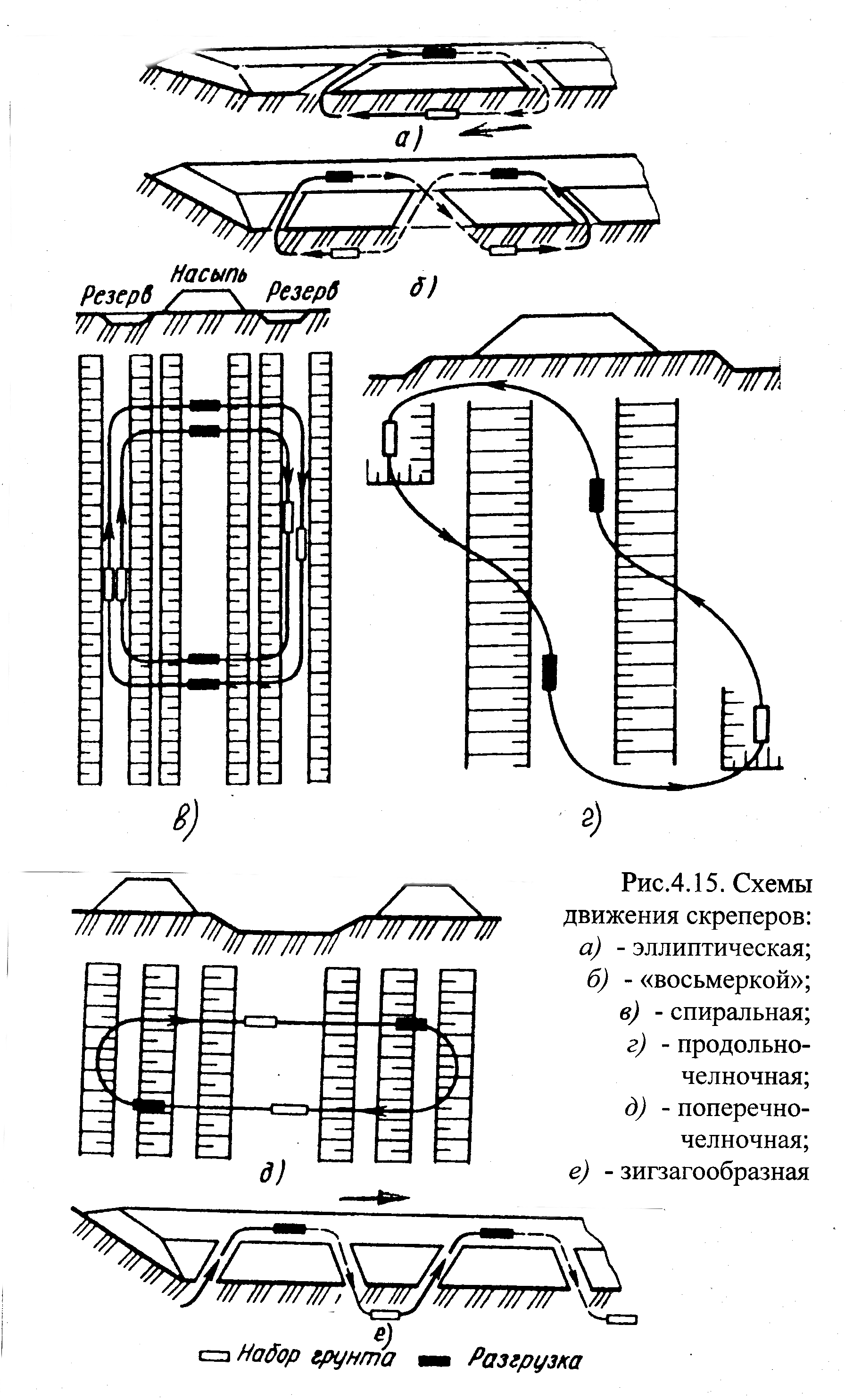

В зависимости от вида земляного сооружения, рода грунта и принятой техники принимают одну из схем организации движения скрепера: эллипс, восьмерка, поперечно-челночная, продольно-челночная, зигзагообразная, двойная петля.

Разработка ведется послойно 20-40 см. оптимальная дальность – прицепные 100-500м, самоходные – 300-1000м

Работа под уклоном повысит производительность. Создание оптимальной влажности
