29. Минеральные вяжущие вещества по способу твердения.

Минеральные вяжущие – это тонко измельчённые минеральные порошки, образующие при смешивании с водой пластичную массу, которая с течением времени под влиянием физико-химических процессов переходит в камневидное состояние ( твердеет), в результате физико-химических процессов.

Минеральные вяжущие вещества зависимости от условий в которых они способны твердеть и сохранять прочность делятся на следующие виды:

воздушные, которые после перемешивания с водой способны твердеть, сохранять и повышать свою прочность только на воздухе (гипсовые, воздушная известь, магнезиальные)

гидравлические, которые после затворения водой способны твердеть, сохранять и повышать свою прочность не только на воздухе, но и в воде. К гидравлическим вяжущим относятся цементы, гидравлическая известь.

автоклавные, которые твердеют в герметичных сосудах (антоклавах), в среде насыщенного водянного пара при температуре 175-190 С и давлении 0,9-1.3 Мпа (8-12 атмосфер) - известково-песчаные, известково-шлаковые, известково-кремнеземные смеси.

30. Воздушная известь. Воздушную известь получают обжигом главным образом известняка с малым содержанием глины (до 8%) при 1100-1300 °С в шахтных или вращающихся обжиговых печах.

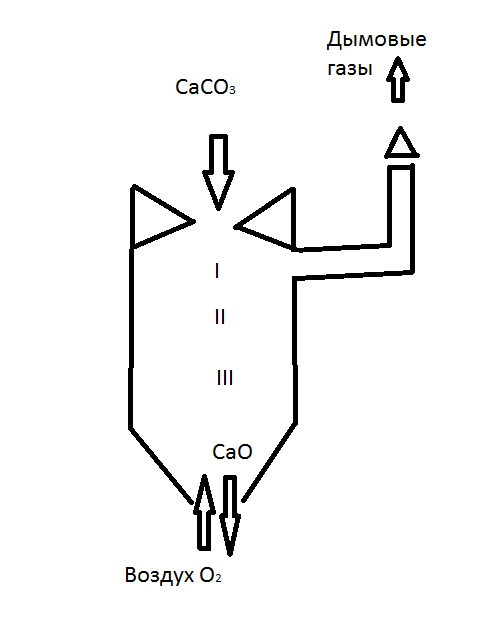

З она I- зона прогрева до 900С

Зона II- зона обжига, горение топлива, разложение известняка по реакциям:

900-1200C

CaCO3 CaO+CO2

Получаем известь :

Гашенную (известь с водой) Ca(OH)2 +Q – известь пушонка Негашёная (молотая или кусковая)

Известковое тесто

Известковое молоко

Существует 3 сорта негашёной извести по количеству активного оксида СаО: 1. Активного кальция более 90% 2. Активного СаО более 80% 3. Активного СаО более 70% Несортовая менее 70% Гашеную известь применяют в качестве вяжущих штукатурных растворов, В качестве добавки цементно известковых растворов, для покраски или побелки.

31. Строительный гипс

Строительный гипс- это воздушно-вяжущее вещество, представляющее собой порошок полуводного сульфата кальция. CaSO4*0,5H2O. Сырьем для получения строительного гипса служит двуводный гипсовый камень.CaSO4*2H2O. Строительный гипс получают тепловой обработкой природного гипса при t 140-160С в варочных котлах или печах при реакции CaSO4*2H2O – CaSO4*0,5H2O+1,5H2O.

Строительный гипс делят на шарки по прочности: Г-2, Г-3, Г-4, Г-5,-Г-6, Г-7(прочность при сжатии от 2 до 7 МПа). По срокам схватывания строительный гипс бывает быстротвердеющий, нормальнотвердещий, медленнотвердеющий.

По тонкости помола: тонкого помола, среднего и грубого. Твердение строительного гипса обусловлено реакцией гидратации с образованием двуводного сульфата кальция.CaSO4*0,5H2O+1,5H2O – CaSO4*2H2O.

Строительный гипс применяют для изготовления материалов, служащих при относительной влажности воздуха не более 60%: перегородочные панели и плиты, гипсокартонные и гипсоволокнистые листы, штукатурные растворы, облицовочные детали.

32. Магнезиальные вяжущие.

Магнезиальные вяжущие вещества – это каустический магнезит и каустический доломит – тонкие порошки, основной частью которых является оксид магния, MgO.

Магнезиальные вяжущие получают путем обжига (при t 750-850C) магнезита (реже доломита). MgCO3 – MgO+CO2.

Магнезиальное вяжущее затворяют водным раствором хлористого магния, что ускоряет твердение и повышает прочность. При затворении водой, оксид магния гидратируется очень медленно.

Магнезиальное вяжущее обладает высокой прочностью(60-100МПа), хорошо сцепляется с деревом, поэтому применяется для изготовления фибролита (теплоизоляционные плиты на стружках) и ксилолитовых полов (на опилках). Для отделочных работ изготавливают стекломагниевые листы.
