22.Устройство сварочного трансформатора

Сварочные трансформаторы представляют собой одно- или трехфазные понижающие трансф-ры с вторичн. напря­ж-ем х.х. 60... 110 В, рассчитанные на большие сва­рочн. токи. Они м.б.однопостовыми (для питания одной сварочной дуги) и многопостовыми (для питания одновременно нескольких сварочных дуг). Однопост. сварочные трансф-ры разделяют на две группы по способу формир-ния падающей внешн.хар-ки и регул-ния сварочн. тока: с нормальн.магнитн. рассеянием и с повышенным(на трансф-ры с подвижными катушками и с магнитн. шунтами).

а) Ф б) Ф в) Ф

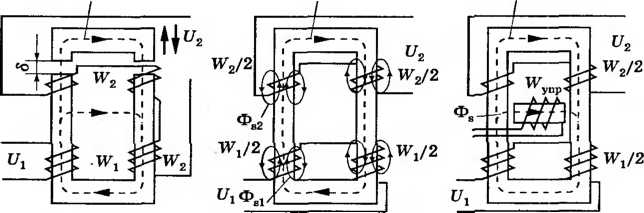

Рис. 5.5. Схемы устройства сварочных трансф-ров: а — с нормальн.магнит. рассеянием; б — с подвижными обмотками; в — с магнитн.шунтом.

В трансф-рах с нормальн.магнит. рассеянием (типа СТН, ТСД) в сварочн. цепь включают дроссель(формирует падающую внешн.хар-ку и выполняет ф-ю регулятора сварочн.тока) с регули­руемым воздушн. зазором, встроенный в основной магнито- провод. При ув-нии воздушн.зазора сварочн.ток возр-ет и наооборот.

В трансф-рах с увеличен.магнитн. рассеянием (типа ТД) падающую внешн.хар-ку создают с помо­щью повышенных индуктивностей рассеяния первичн. и вто­ричн.обмоток трансф-ра, обусловливающих соот-щие потоки рассеяния.

Трансф-ры имеют стержневой магнитопровод с подвиж­н.обмотками. Крутизну хар-ки и сва­рочн.ток регул-ют изменением рас-ния между первич­н. и вторичн. обмотками. При сближении обмоток ток увел-ется и наоборот. Ступенчатое регул-ание тока осущ-ется переключением обмоток с параллельн.соединения на последовательн.или изм-нием числа активн.вит­ков вторичн. обмотки(изм-ется напряжение х.х.).

В трансформаторах типа ТДФ повышенн.магнитн.рас­сеяние создают с помощью неподвижн.магнитн. шунта (пакета шихтованной стали), расположенного в окне магнитопровода между разнесенными первичн. и вторичн. обмот­ками трансф-ра. Шунт отделен от стержней магнитопровода воздушн. зазорами, и на нем размещена ка­тушка подмагничивания постоянн. током. С ув-ем тока в катушке увел-ется ток в сварочн. цепи.

23. Принципиальная электрическая схема сварочного выпрямителя

Сварочные выпрямители — это статическ.преобразовате­ли трехфазного эл.тока в выпрямляемый ток для дуг. сварки.Они имеют высокий КПД и небольш.массу, проще и надежнее в эксплуатации.

Сварочн. ток плавно рег-ют изм-ем рас-ния между обмотками транс­ф-ра TV1, имеющего повышен.магнит.рассеяние, а ступенчато — переключением обмоток со звезды на треугольник.Защи­та от выхода из строя диодов выпрям-ля или повреждения изоляции вторичн.обмотки трансф-ра состоит из мало­мощн.магнитн.усилителя А, вспомогат.трансф-ра TV2 и реле KV. В норм.сос-нии сердечники магнитн.усилителя не насыщены и вторичн.напряжение трансф-ра TV2 недостаточно для срабатывания реле KV. При авар.ситуации в фазных токах вторичн.обмотки трансф-ра TV1 возникают постоян.составляющие, ко­тор.вызывают насыщение сердечников усилителя А, что при­водит к срабатыванию реле KV, отключающего выпр-тель от сети.

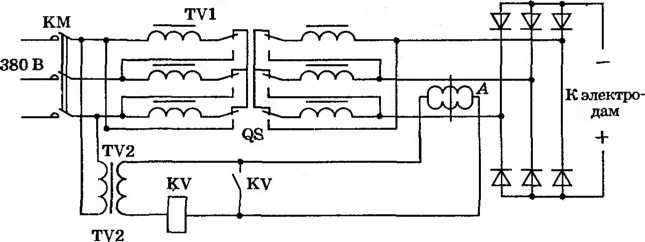

Рис. 5.7. Принципиальная электрическая схема сварочного выпрямителя ВД-306УЗ
