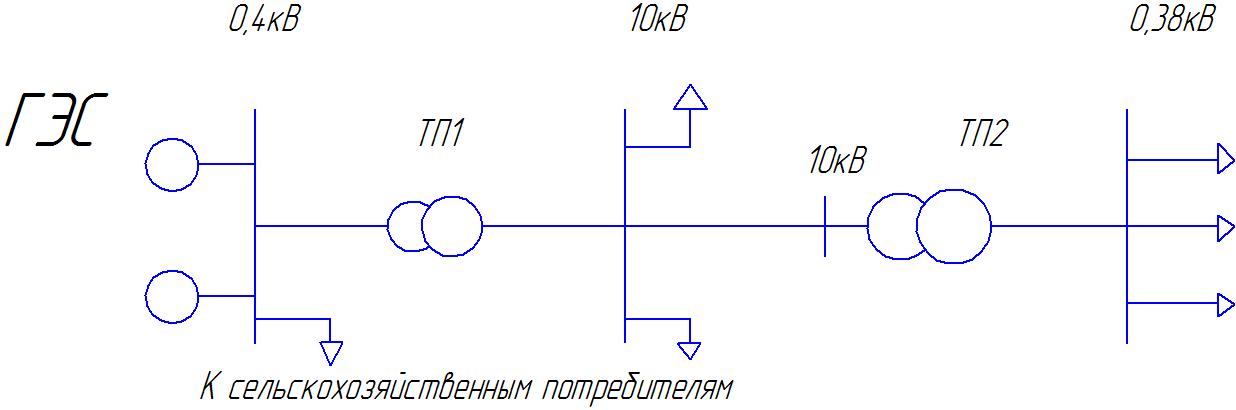

37. Схемы электроснабжения в сельских электрических сетях.
Электрическая сеть - это совокупность электрических установок, предназначенных для передачи и распределения электрической энергии, которая состоит из подстанций и распределительных линий электропередачи, работающих на определенной территории.
38. Электрооборудование потребительских трансформаторных подстанций.
Потребительские подстанции напряжением 10/0,4 кВ предназначены для питания четырех приводных распределительных линий 0,38 кВ с глухозаземленной нейтралью. Они могут быть одно- и двухтрансформаторными.
Комплектная ТП состоит из 3 блоков: силового трансформатора; шкафа предохранителей 10кВ; шкафа распределительного устройства низкого напряжения (РУНН). На шкафу предохранителей установлены проходные изоляторы и комплект вентильных разрядников, а также штыри для крепления приемных изоляторов. На шкафу РУНН находятся коммутационные аппараты на напряжение 0,38кВ, аппаратура защиты, автоматики и приборы учета. На шкафах высоковольтных предохранителей установлен блок-замок, сблокированный с приводом заземляющих ножей разъединителя. Разъединитель устанавливается на концевой опоре вблизи КТП.
39. Воздушны и кабельные линии. Выбор проводов и кабелей.
Кабельные линии предназначены для передачи электроэнергии по одному или нескольким силовым кабелям с соединительными и концевыми муфтами. Силовые кабели состоят из одной, двух, трех или четырех изолированных токопроводящих жил, находящихся в герметичной защитной оболочке.
Кабели прокладывают в траншеях, каналах, туннелях, блоках, на эстакадах. Внутри помещений кабели прокладывают на специальных стальных конструкциях, в лотках и коробах.
Наиболее простой является прокладка кабелей в траншеях. Она экономична и по расходу цветного металла, так как допустимые токи на кабели больше (примерно в 1,3 раза) при прокладке в земле, чем в воздухе.
Выбор проводов и кабелей
Выбор проводов и кабелей для электроустановок делается с учетом ряда соображений. Количество проводов, кабелей и число жил в каждом должно выбираться исходя из схемы. Длины кабелей определяются длиной трассы — пути, по которому кабели прокладывают. Сечение жил определяет токовая нагрузка.
При выборе проводов и кабелей важно не только знать сечение и число жил, но и правильно выбрать марку проводов и кабелей, их номинальное напряжение и способ прокладки, так как далеко не всякие провода и кабели можно прокладывать в любых условиях и любым способом. После принятия решения по сечению провода необходимо выбрать марку кабеля для электропроводки.
40. Определение электрических нагрузок на вводах с/х объектов.
При проектировании систем электроснабжения с/х необходимо исходить из расчетных нагрузок электропотребителей или их групп, электрических сетей.
Расчетная нагрузка на вводах в производственные, с/х и коммунальные предприятия, здания и сооружения – это нагрузка на вводе к потребителям, имеющим только электроосвещение и до 3 силовых электроприемников. Приближенно она может быть равна арифметической сумме установленных мощностей электроприемников и освещения.
Для всех электроприемников, кроме электродвигателей, присоединенная мощность Рприс равна номинальной Рном. Для электродвигателей Рприс=Рном·к/ɳ.
Где к- средний коэф. загрузки электродв.
ɳ- КПД.
Установленная мощность светильников опред. по формуле:
Руст=Руд·S.
Руд. – удельная нагрузка. S- площадь помещения.
