5. Конструкционные материалы. Подбор сечения элементов.
5.1 Сталь
(СП 16.13330.2011) по ГОСТ 27772-88* класс С 345
Подбор сечения стойки из стального двутавра.
,
l=1.5+5.6*tg7=2.188м
П
ринимаем
первоначальный коэффициент снижения
дополнительного напряжения
=58,3
см^2
Подходит двутавр №36 с А=61,9 кв.см.
По
условию
218,8/2,98=51,4
φ=0,887
Определим допустимое напряжение на устойчивость
МПа
Определим рабочее напряжение стержня
Сечение подобрано верно
5.2 Железобетон
(СП 63.13330.2012)
Бетон класса В20
Рабочая арматура класса А500

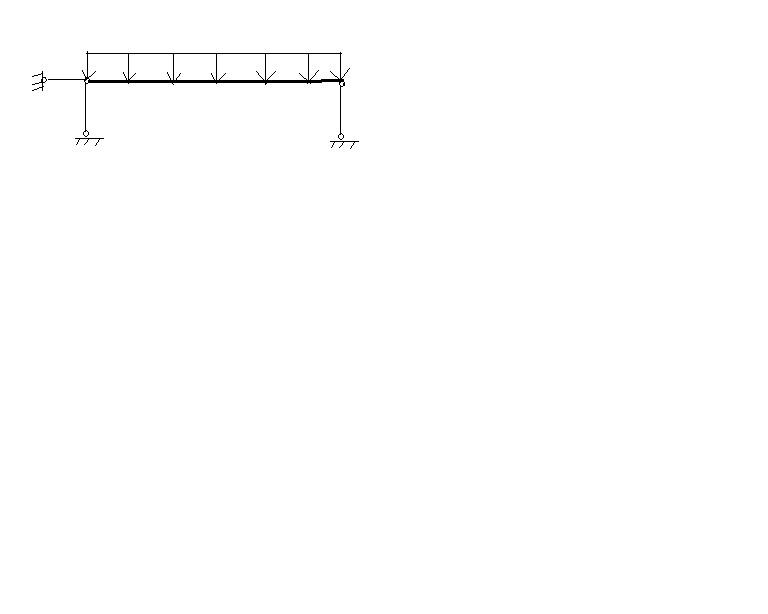

Подбор прямоугольного бетонного сечения шарнирно опёртой изгибаемой ж/б балки перекрытия P2 и площади рабочей арматуры.
q=(6.25+1.95)*5,6=45,92 кПа
Mрасч. = 143,5 (кН*м)
R= 15 МПа
b=28,52 см принимаем b=30 см
h=45 см
Принимаем размеры сечения: b=30 см; h=45 см
Площадь рабочей арматуры:
; принимаем
(расстояние от центра тяжести рабочей
арматуры до растянутой грани сечения)
Рабочая
высота сечения балки:
0,4м
(высота сжатой
зоны)
5.3 Каменная кладка
(СП 15.13330. 2012)
Колонна К1 9-го этажа
Кирпич керамический по ГОСТ 379-98 марки М100;
Раствор по ГОСТ 28013-98 М100;
Сетчатое армирование через 1 ряд;
Арматурная сетка из арматуры класса В500 d=5 мм;
Размеры ячеек С*С=30*30
Подбор сечения без учёта армирования
h=3,6м
По СНиП 2.22.81 «Каменные и армокаменные конструкции» :
По
табл.2
N
=
Из условия устойчивости:
a= 47,725 см
Принимаем
сечение 51*51=
т.к. это ближайший размер, кратный размерам кирпича
Принимаем сечение, а=51 см
С учётом армирования
Армирование через 1 ряд; арматурная сетка класса В500 диаметром d=5мм и размерами ячейки CxC=30*30
С=30мм=0,03м
S=65+12/2=71 мм=0,071 м
а=43,6 см, примем 51 см
Принимаем сечение, а=51 см.
5.4 Древесина
СП 64.13330.2011
По ГОСТ 20850-84; ГОСТ 8486-86Е; ГОСТ 24454-80
Подбор прямоугольного сечения стропильной балки.
Материал: кедр К26
По СНиП 11-25-80 «Деревянные конструкции»
(табл.3;
п1.г))
q=(0.586+3.029)*1.5*cos7=5.4 кПа
h/b=1.5
Ru=Rc=14 МПа
Ru*
– момент
сопротивления в крайних волокнах
b=h/1.5
Примем балку сечением 250х170 мм
6.1Сбор нагрузок
6
.1.1
На плиту перекрытия
6.253+1,95=8.2
кПа
=8.2*1,5=12.3
кПа
6.1.2 На балку перекрытия
а
– грузовая полоса балки перекрытия;
6.1.3 На каменный столб
6.1.4 На простенок 1 этажа
=2,8м
- грузовая полоса наружной стены
=1,8м
=1,5м
=9
=6,8
м
=0,9м
=1890
кг/
=1,1
6.1.5 На ленточный фундамент
3550,4
кПа
6.2 Расчет столбчатого фундамента
(по СНиП 2.02.01-83* «Основания зданий и сооружений»)
Грунт- ИГЭ – суглинок
3550,4
кПа
γ II / γ ́ii=19/17 кН/м3
Е=12 МПа
CII=16 кПа
φ =16°
e=0,85
=3550,4
Определим ширину ленточного фундамента
20
кН/м^3
1.1
=1
k=1
0.36
1
R= 1.1*(0.36*1*2*19+2.43*1*17+(2.43-1)*2.9*17+4.99*16)=225.86 кПа>153 кПа
b=3550,4 /(153-20*1)=26,7м
Список литературы
1.СП 20.13330.2011. Нагрузки и воздействия. М:2011. -85с.
2.СП 16.13330.2011. Стальные конструкции. М:2011. -177с.
3.СП 64.13330.2012. Бетонные и железобетонные конструкции. М:2012. – 161с.
4.СП 15.13330.2012. Каменные и армокаменные конструкции. М:2012. – 78с.
5.СП 64.13330.2011. Деревянные конструкции.М:2011. -92с.
6.СП 22.13330.2011. Основания зданий и сооружений. М:2011. -166с.
