Обозначения физико-механических параметров грунтов основания:
γ II / γ ́II, кН/м3 – удельные веса грунтов ниже и выше подошвы фундамента;
Е, МПа – модуль деформации грунта; CII, кПа – удельное сцепление;
φ – угол внутреннего трения; e – коэффициент пористости;
IL – показатель текучести (характеризует консистенцию глинистых грунтов)

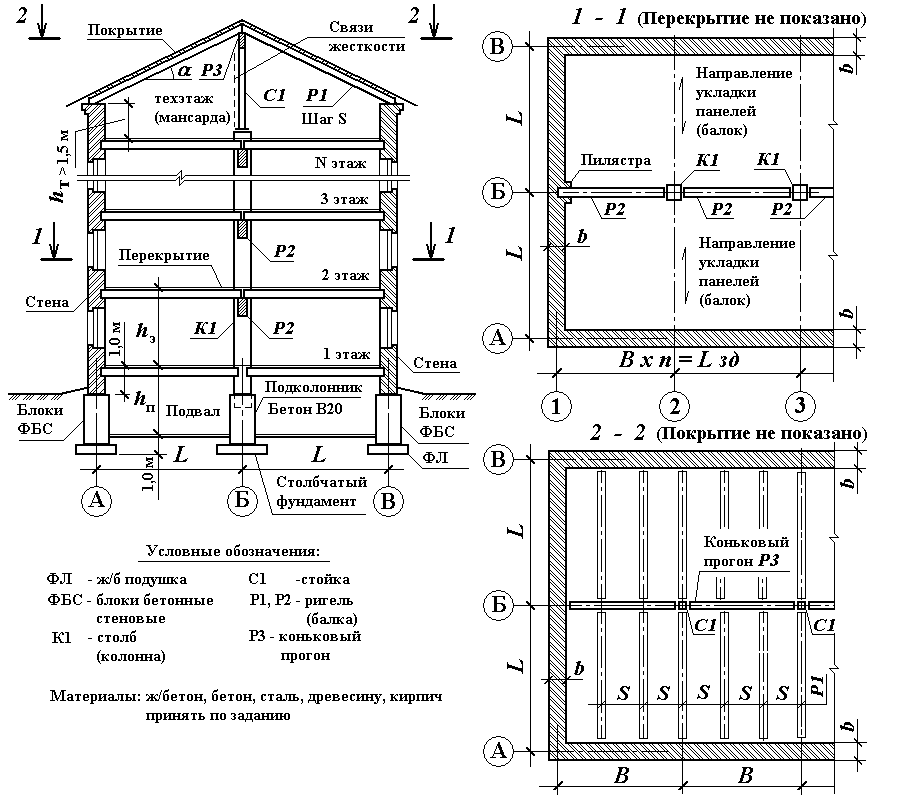

Вариант конструктивной схемы здания а
Сбор постоянных и временных нагрузок на покрытие.
Рисунок
1. Схема покрытия в разрезе
Для обоснования толщины теплоизоляции примем требуемое сопротивление теплопередачи RТР = 2,5 м2 0C/ Вт
Материал несущих конструкций - сталь, древесина. Шаг балок S в прогонном решении покрытия S=(1/3…1/4)B = 2 м. Гидроизоляционный материал кровли принят с учетом уклона ската α (СП 17.13330.2011 «Кровли»).
В табличной форме рассчитаем нормативные и расчетные нагрузки на перекрытия, а также снеговую нагрузку.
№ П/П |
Наименование и обоснование нагрузки |
Нормативная нагрузка, кПа |
Частный коэф.надежности |
Расчетная нагрузка, кПа |
|
Постоянные нагрузки |
|
|
|
1 |
Профнастил Н57-750-0,6 с учетом нахлеста 10%, m=7,5 кг/кв.м. |
0,081 |
1,100 |
0,089 |
2 |
Обрешетка,кедр, ρ=500 кг/м3, 150х50 мм, шаг 1м. |
0,037 |
1,100 |
0,040 |
3 |
Контробрешетка, материал - кедр, ρ=500 кг/м33, 30х50 мм, шаг 1м. |
0,007 |
1,100 |
0,008 |
4 |
Диффузионная предохранительная гидроизоляция DELTA TRELA, m= 2,6 кг/кв.м. |
0,025506 |
1,3 |
0,0331578 |
5 |
Утеплитель ПЕНОПЛЭКС, ρ= 30 кг/м3, λут= 0,03 Вт/м°С, δ= 80 мм. |
0,023544 |
1,3 |
0,0306072 |
6 |
Стропильная балка, кедр, 100х250 мм, ρ= 500 кг/м3, шаг 1,5 м |
0,122625 |
1,1 |
0,1348875 |
7 |
Пароизоляция ТехноНИКОЛЬ Бикрост, m= 2,6 кг/кв.м. |
0,025506 |
1,3 |
0,0331578 |
8 |
Листовая обшивка- гипсокартон AKSOLIT 12,5 мм, плотность 10 кг/кв.м. |
0,0981 |
1,3 |
0,12753 |
10 |
Всего на стропильную балку, грузовая площадь 1,5 м. |
0,501291 |
|
0,5859513 |
|
Временная нагрузка |
|
|
|
1а |
от снега для города Пермь, район V, Sg=3,2 кПа, μ=1, |
2,24 |
1,4 |
3,136 |
1б |
Длительная снеговая нагрузка |
1,568 |
1,4 |
2,1952 |
Итого нагрузка на стойку:
16,4
кН
