Розділ 1 Кінематичний розрахунок привода стрічкового транспортера та живильника
Привод стрічкового транспортера
Вихідні дані:
Потужність на ведучому валу транспортера, Рв=1,6 кВт
Кутова швидкість ведучого вала транспортера, ωв=25 рад/с
Кут нахилу ланцюгової передачі до горизонту, β=120 град
Строк служби, t=16 тис.год
Приймаємо конічний одноступінчастий редуктор.
Визначаємо потрібну потужність електродвигуна.
Де
Визначаємо межі кутової швидкості електродвигуна.

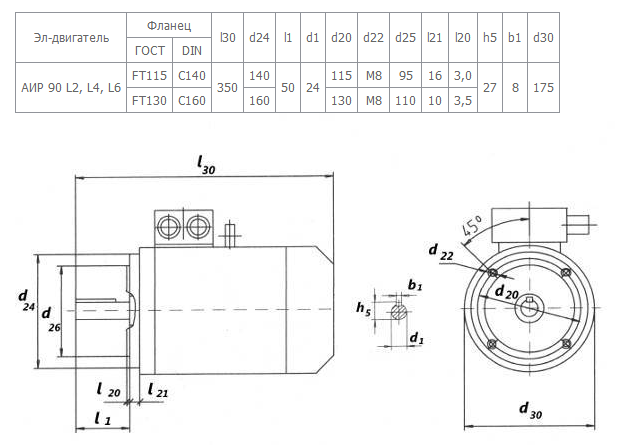

Вибір електродвигуна.
Відповідно
до потрібної потужності приймаємо
електродвигун із номінальною потужністю
АІР
90 L2
Частота обертання вала
Визначаємо фактичне передаточне число привода.

Приймаємо
передаточне число конічної закритої
передачі за стандартом
Тоді
Визначаємо потужність, кутову швидкість, крутний момент на валах привода(Р,
,Т).
І
– вал
,
ІІ
– вал
III
– вал
1,78*
0,95=1,69кВт
IV
– вал
1,69*
0,985=1,66кВт
V
– вал
1,66*
0,96=1,59кВт
Т – крутний момент.

Таблиця вихідних даних.
№ п/п |
Передача |
Р кВт |
|
Т н*м |
U |
1 |
Муфта компенсуюча |
1,81 |
146,01 |
12,93 |
|
2 |
Редуктор |
1,78 |
146,01 |
12,19 |
2 |
3 |
Муфта компенсуюча |
1,69 |
73 |
23,15 |
|
4 |
Пасова передача |
1,66 |
73 |
22,73 |
2,92 |
5 |
Вал транспортера |
1,59 |
25 |
63,6 |
|
Роз мір |
Відно шення |
A |
B |
C |
D1 |
D2 |
D3 |
D4 |
D5 |
E |
F |
G |
H |
L1 |
L2 |
BG19 |
1:2 |
168 |
105 |
65 |
14 |
19 |
60 |
86 |
72 |
59 |
4 |
100 |
45 |
30 |
40 |
Далі
виконою перевірку правильності вибору
редуктора
Вихідні дані: Одноступінчастий конічний редуктор типу AD-BG19, у якого
U=2, номінальний момент Твих. (Н*м) при частоті обертання nвх. = 1500 об/хв =57,2 Н*м
Величину розрахунково – експлуатаційного моменту визначаю за формулою:
Т2ре = Ке. * Т2р
Т2р = 23,15 Н * м. – розрахунково крутний момент на вихідному валу, що відповідає нормальному процесу роботи механізму.
Визначаю величину Ке = К1 * К2 * К3 * К4 * К5 – коефіцієнт експлуатації, який враховує умови експлуатації та режиму роботи редуктора.
К1 – коефіцієнт характеру експлуатації = 1,1;
К2 – коефіцієнт мащення = 1,15;
К3 – коефіцієнт наявності пружних елементів = 1
К4 – коефіцієнт реверсивних пусків = 1
К5 – температурний коефіцієнт = 0,9
Ке = = 1,1*1,15*1*1*0,9=1,13
Т2ре = Ке. * Т2р = 1,13*23,15 Н * м =26,15 Н*м.
Твих. max. = 57,2≥26,15
Перевірку на перегрів не проводжу.
